Paso 2: Diseñar la forma

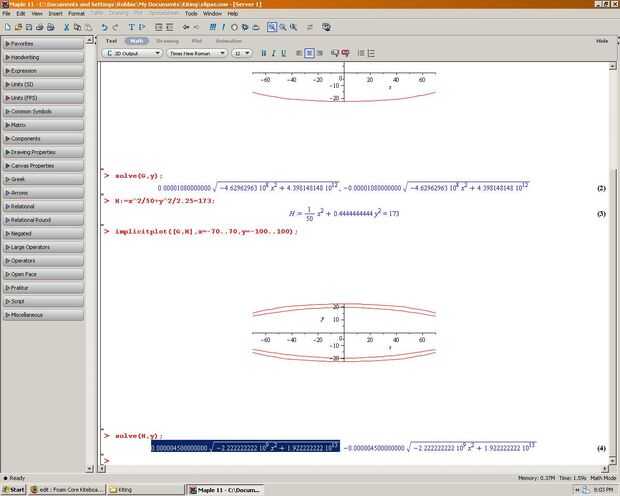

El enfoque que tomé involucrado crear una elipse en 11 de Maplesoft y transferencia de la ecuación a resolver puntos cada 5cm. He trazado en la espuma me y conectó los puntos con un lápiz luego un cuchillo.
Usted verá que la Junta en este proyecto tiene dos capas de espuma ajustaron juntos. Esto fue hecha para ahorrar en el costo de la espuma de célula de núcleo más grueso. La espuma fue cortada de la capa superior cerca de las puntas para proporcionar más flexible.
Las ecuaciones de las elipses superiores e inferiores utilizadas aquí son:
Y1 = 0.108e-4 * sqrt (-4.62962963 * 108 * x2 + 4.398148148 * 1012)
Y2 = 0.450e-5 * sqrt (-2.22222222 * 109 * x2 + 1.922222222 * 1013)
Ponga que éstos en excel con 'x' como puntos cada 5cm desde el origen y listo. El Consejo aquí es 136cm de largo y 44cm de ancho.
