Paso 2: Preparación de Junta
Para comenzar, conectar el soldador... Déjala calentar hasta que completes el siguiente
1-tomar el cable CAT5, empalme hacia abajo el lado y separar en un montón de pequeños cables aislados.
O,
1a-Cut 22 AWG en longitudes de 6 pulgadas
2-tira un extremo del cable a aproximadamente 5mm de cobre que muestra. Los otros extremos de la tira a unos 3 mm. Repita para un total de 11 cables
3 - cortar los cables de las resistencias y la un poco para que sean más fáciles trabajar con en el tablero. No corte los LEDs... Si lo hace, no hay ninguna manera fácil de decir ánodo de cátodo
(+ -) porque desde la fábrica, cada LED tiene una pierna larga y una pierna más corta. Menor = negativo, ya = positiva.

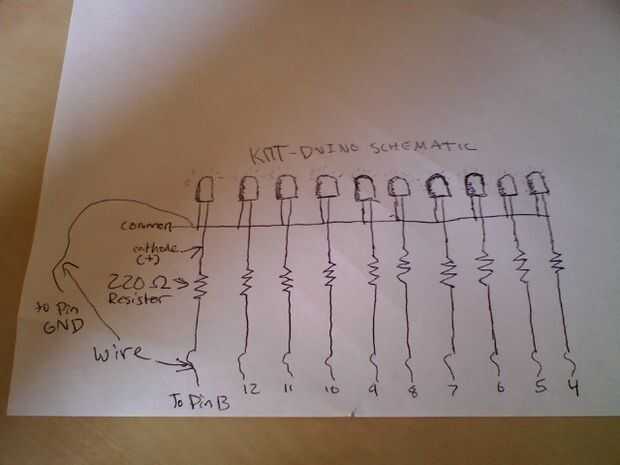

PARA LOS PRÓXIMOS PASOS... Que elaboró un esquema y poner una foto de ella así que si te ayudará, que es cómo es en el tablero.
4 - Insertar los LEDs en el tablero como se muestra. Usted es la diferencia real entre ellos. A mi me funciono cada 3 agujeros. Doble las puntas hacia abajo para mantenerla en su lugar. Asegúrese de que el lado negativo está pasando por un agujero que se platea en una tira larga para conectar con todos los otros ánodos de los LED.
5-introducir un lado de la resistencia en un agujero que es vertical en línea con el cátodo de cada LED. Inserte el otro extremo en un agujero en el hueco sin los agujeros. Asegúrese de que no es el inferior. Doblar las puntas para lograr que permanezca.
6-insertar los cables en la Junta perf al final despojado de 3mm, uno a continuación de cada resistor. Este tamaño se suelde bien y al lado de 5mm se ajusta a los pines de Arduino. Cinta de estos en, no habrá suficiente cobre para doblar muy bien.
SUGERENCIA alterna colores de alambre (si está usando CAT5) por lo que es más fácil solucionar problemas de conexiones más adelante.
7 - insertar un cable como un conductor común en la parte superior de la placa conectada a los ánodos.

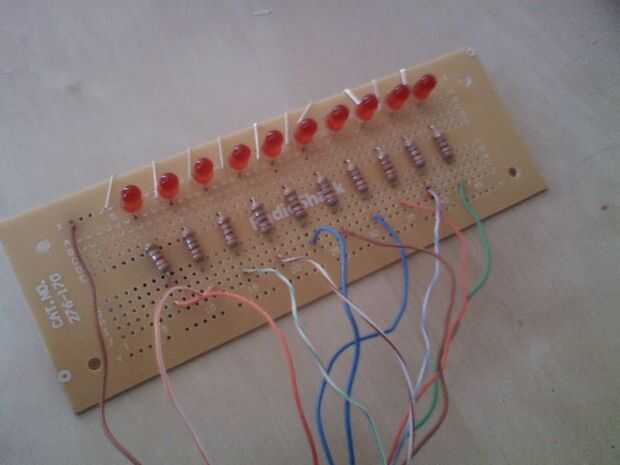

8-si es similar a la imagen, dale la vuelta (o poner en algún suave tipo de tornillo) y se preparan para la soldadura.
