KITT-duino, DIY Larson Scanner con un Arduino (5 / 6 paso)

Paso 5: Cableado de la Arduino a la Junta


Tuerza los extremos de los cables para que cada uno tiene una ventaja agradable, delgada, de cobre.

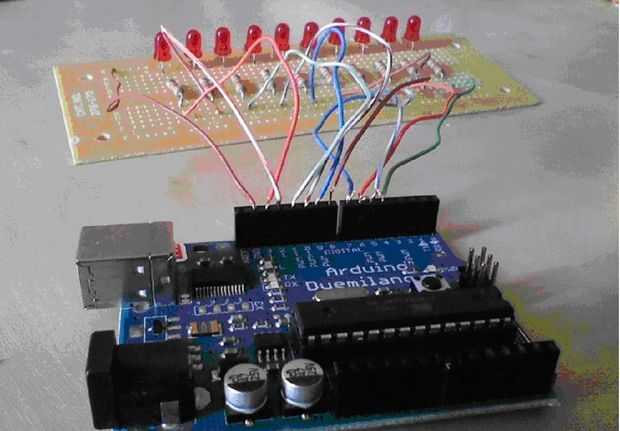

Inserte cada uno en su respetable perno siendo la izquierda más LED (según imagen) en el Pin 13, otro a su derecha en el Pin 12 y así sucesivamente y así sucesivamente. Si se hace correctamente, el LED más lejano a la derecha estará en el Pin 4.

Conecte el cable común al puerto de GND de Arduino.
