Paso 3: Conjunto principal electrónica

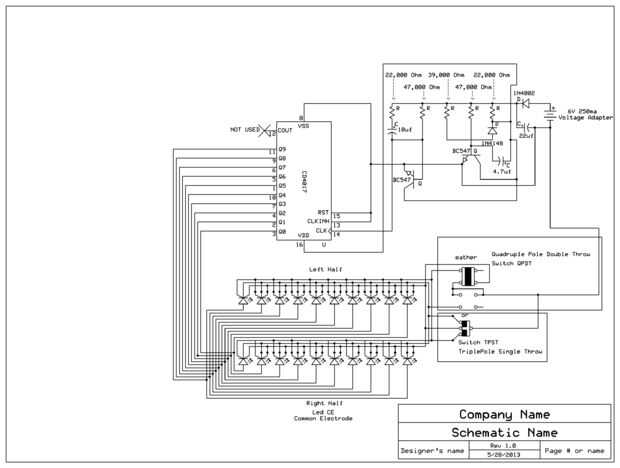

Diseñar el circuito en la placa perforada. Coloque las piezas y doblar sobre los alfileres para las piezas en los agujeros. Coloque los cables en el tablero para que todas las conexiones se realizan. Luego suelde todas las conexiones, asegúrese de que todas las conexiones están bien hechas y que hay una razonable cantidad de soldadura en cada unión (aunque no sobre la soldadura para esto también puede conducir a conexiones en mal estado).

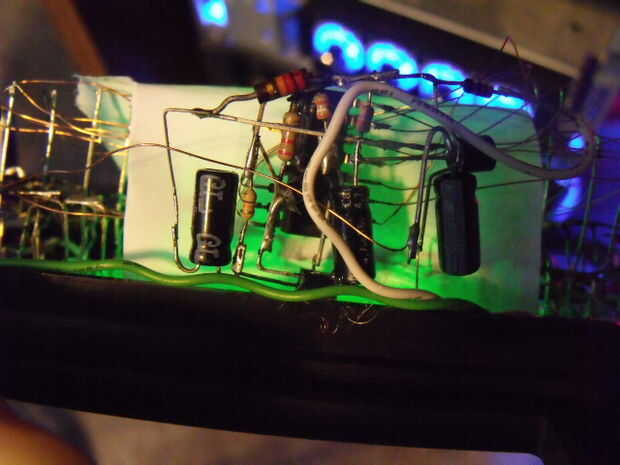

Si no quieres comprar tarjeta perforada, conseguirá más complicado soldar sin tener ningún cortocircuito. He subido una foto de cómo soldadas (algunas conexiones no se pueden ver) una vez hecho esto, necesita un pequeño trozo de papel para aislar el circuito de los LEDs.
A continuación monte el circuito de la tarjeta perforada los paneles principales (puede usar cable para conectar el circuito (if en un tablero perforado) a la otra tabla perforada o un par de toques de pegamento caliente para configuraciones de placa perforada (no usar si se puede para esto podría doblar los cables y causar un corto circuito)).
