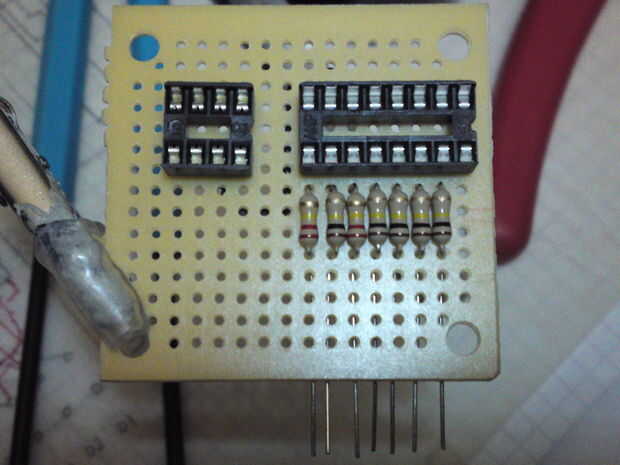

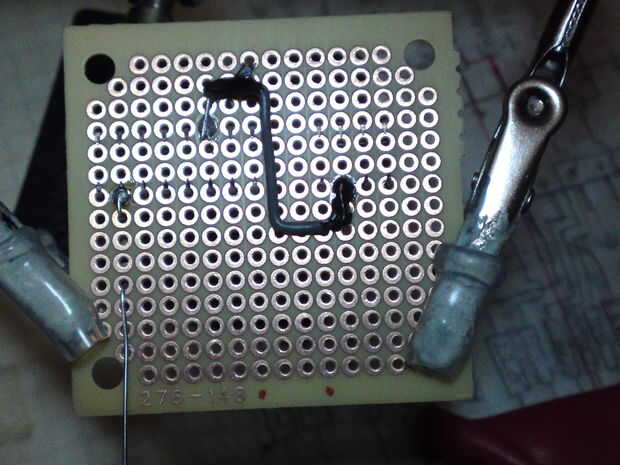

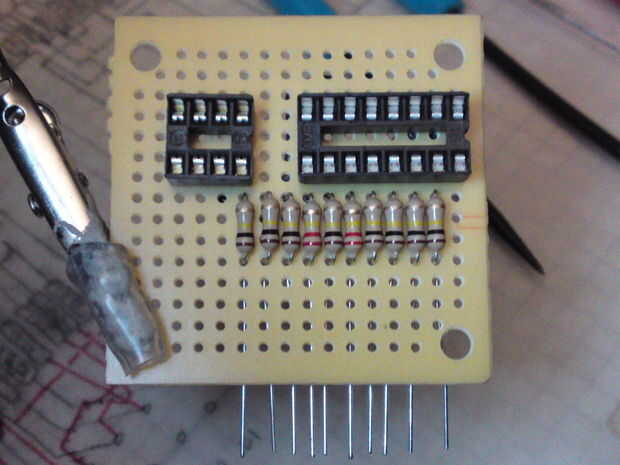

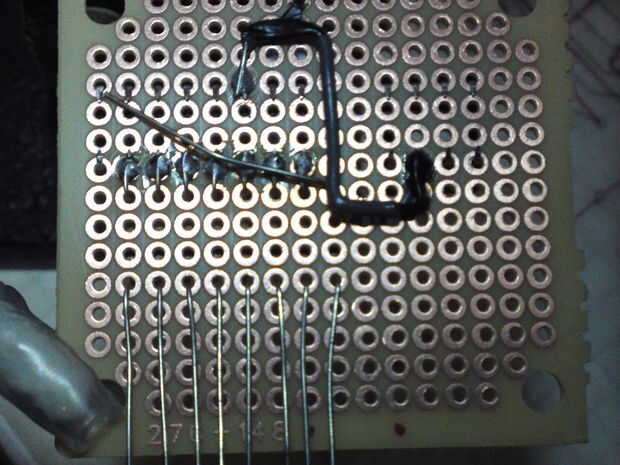

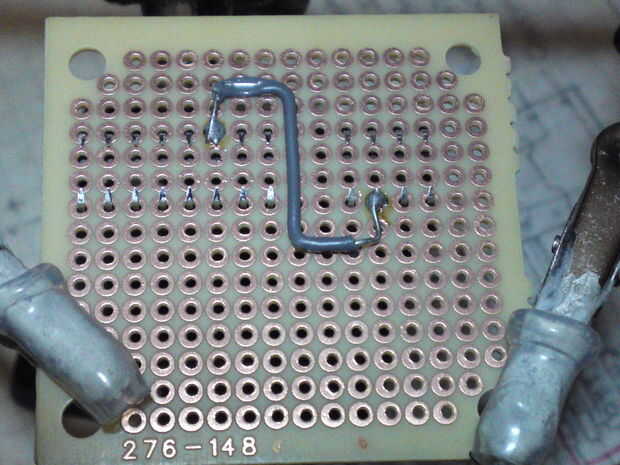

Paso 2: 2ª prueba y mucho más clara, más ordenada y menos soldadura en los empalmes!
Bien bien, realmente tuve que hacer esto otra vez más para mí que le gente porque soy un perfeccionista en el corazón por lo que tenía que mirar a derecha, incluso tho el circuito va a ser escondido dentro de su propio gabinete, pero lo es, lo sé era un desastre derecho adentro, jajaja!

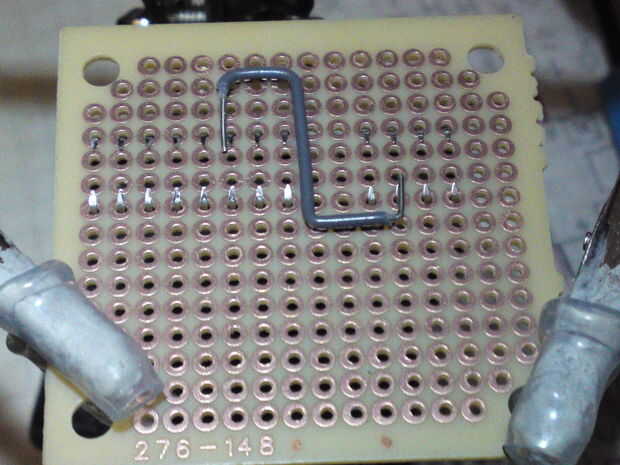

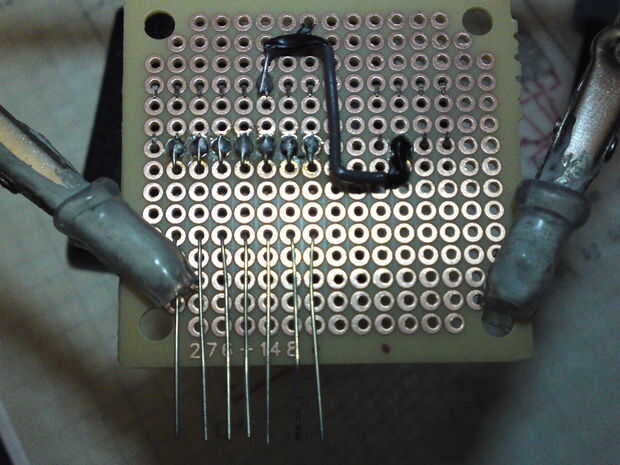

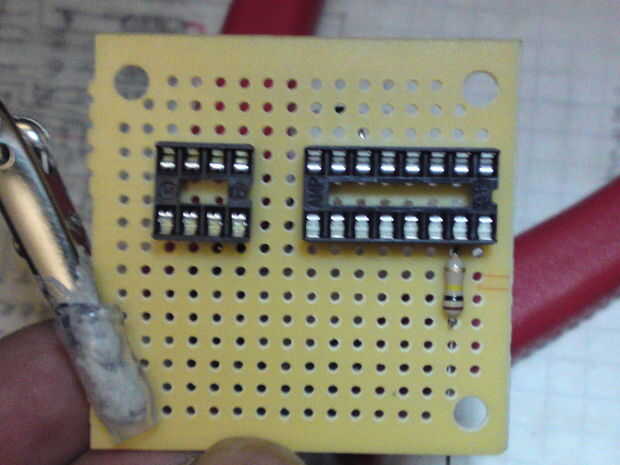

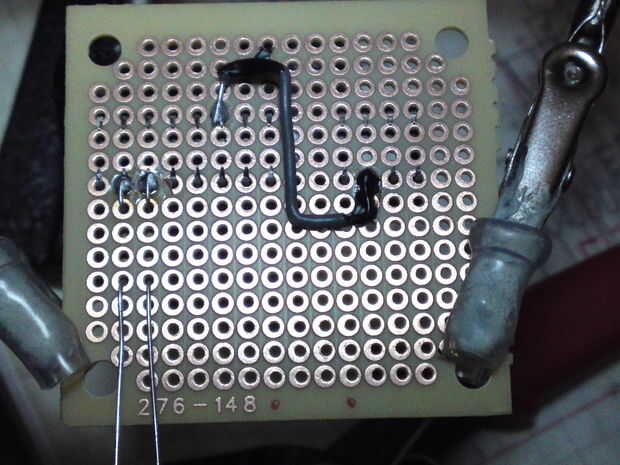

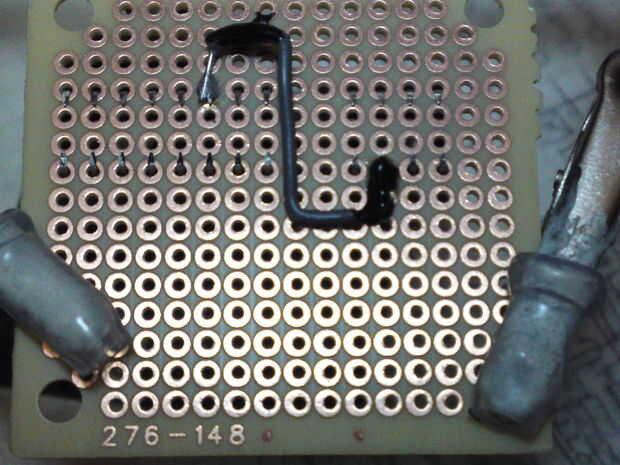

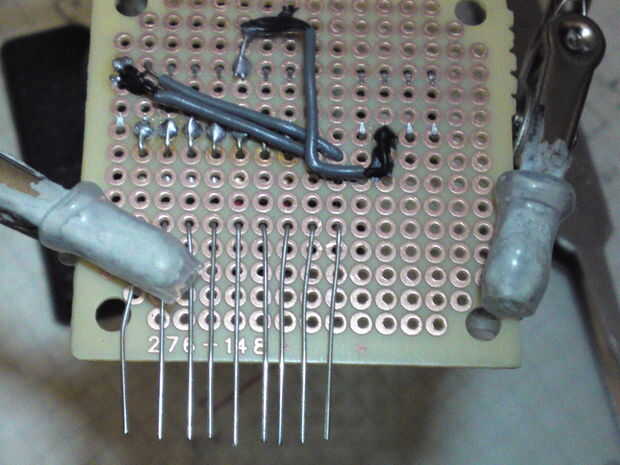

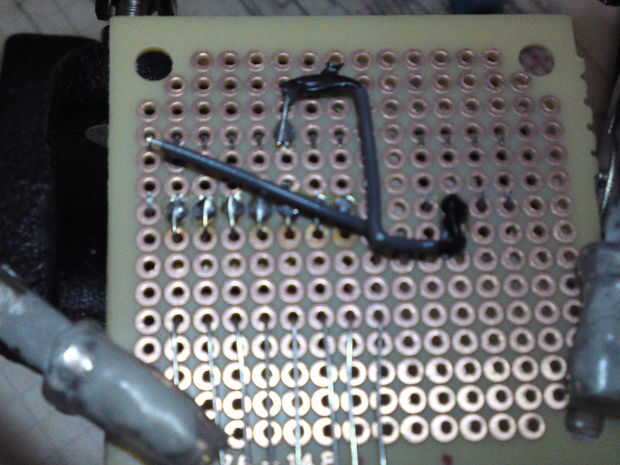

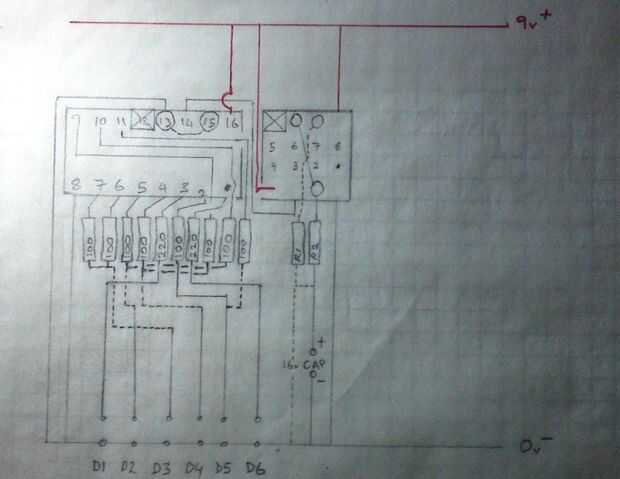

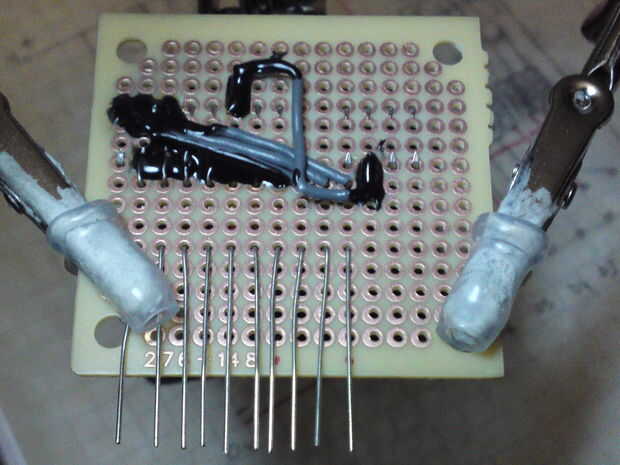

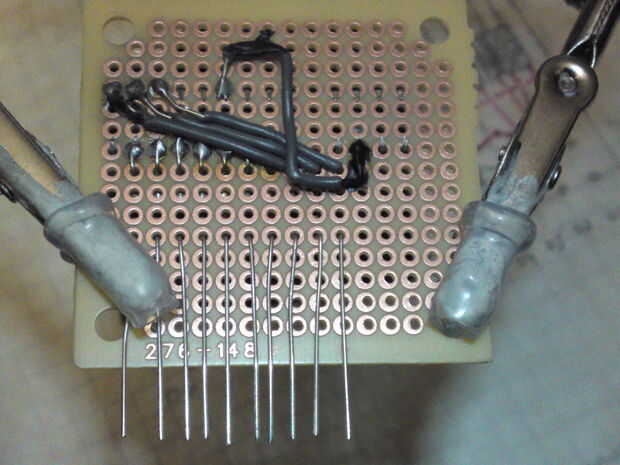

También mejor he explicado paso a paso en las fotos lo que había soldado en orden así que si alguno de ustedes ahi son tan malo como estoy con aprender electrónica, entonces esperemos que esto le llevará a la mayoría del dolor de cabeza que se me tomó unos días de referencia meticulosamente de 4 a 6 diferentes diagramas que culminó en el circuito final y más fácil que estoy haciendo en este momento!

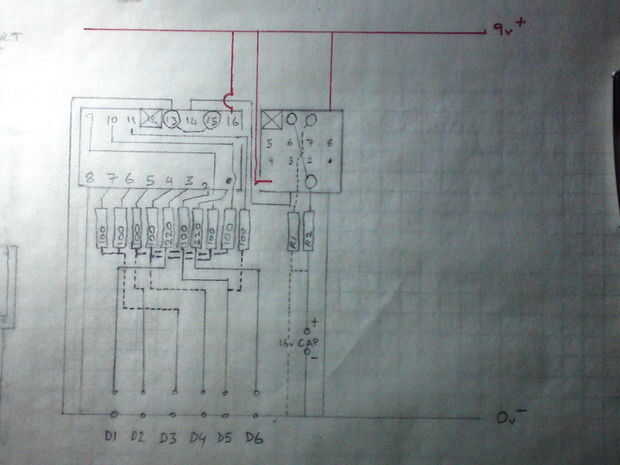

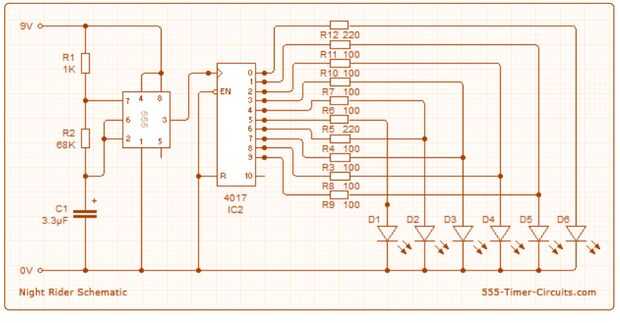

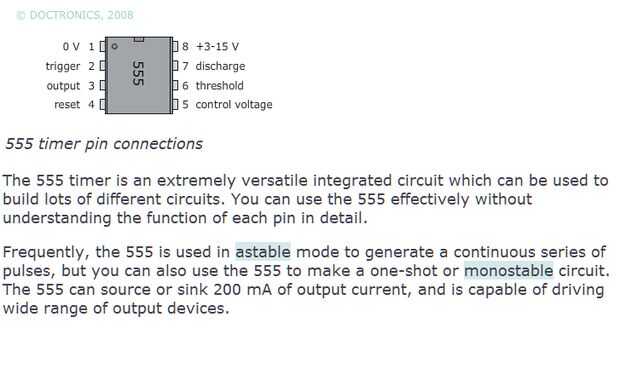

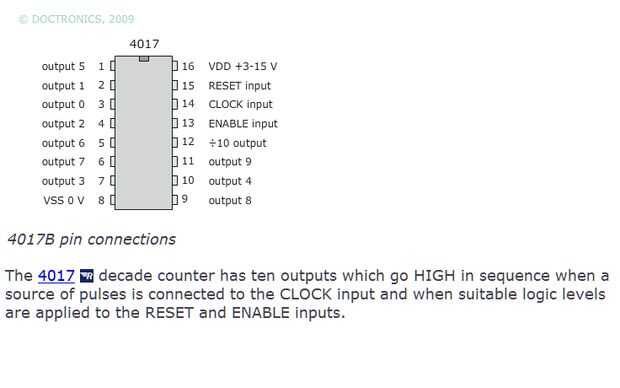

IVE incluido los esquemas de las 2 IC chip pin conexiones aquí también para que pueda ver lo que ive pernos sido soldador, apenas también consulte el sitio web que he incluido al principio de este instructable para el dueño real de instrucciones video de este circuito, que ha hecho sobre un protoboard para solo adapté para que quepa en un perfboard para acoplarse a la concha de mi cochecillo de RC!!!!!!
Una vez más, no tomar ningún crédito para la creación de este circuito ya que no era mi idea ya que apenas he empezado a aprender electrónica, solo estoy compartiendo lo que estoy haciendo con el paso a paso porque he siempre pidió a expertos de electrónica en muchos muchos foros de ayuda intentar hacer este circuito en un perfboard pero durante meses NO uno en todos me ha ayudado por lo que he hecho para ayudar a alguien estaba en mis zapatos como compartir es CUIDADO, FFS...
Foros de ayuda, sí la derecha llamada electrónica...
ANYHOO, reemplacé la resistencia 'R2' con un 100k POT Trimmer y el bote en la posición que yo estaba contento con que la velocidad de la persecución LED fueron lo suficientemente bueno para mí!!!!!!
