Ky Onan generador cepillo y anillo colector familiarzation (1 / 4 paso)

Paso 1: El rotor

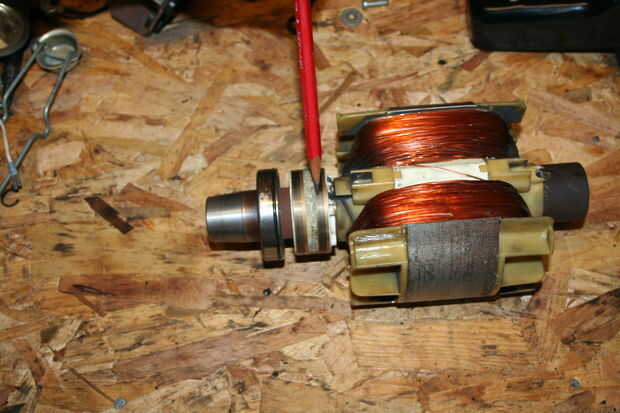

Esto es lo que parece el rotor en esta unidad. Es un eje hueco con extremo cónico donde va el volante. Luego el rodamiento exterior y los anillos de resbalón de cepillo. Entonces la cáscara de nylon donde se encuentran los devanados. Al final de la extrema derecha es un cono interno que se asienta en el extremo cónico del cigüeñal. El punto del lápiz está apuntando a uno de los dos los sliprings. Estos anillos se enganchan a los devanados en el rotor y la electricidad viaja a través de ellos de los cepillos que se utilizan en ellos. Estos anillos están sucios y necesitan ser limpiados. La limpieza es fácil. Sólo utilice un pedazo de scotchbrite y limpiarlos hasta que queden muy brillantes. En una imagen más adelante verás limpio. Para comprobar que el rotor acaba de poner un medidor de ohmios cable en ambos anillos y ver si la lectura que usted tiene es lo que pide el manual de servicio. Generalmente si un rotor es malo es porque las bobinas se queman o rotas. Entonces el rotor entero, como una unidad, se sustituye.
