Paso 3: L.O.G. sous vide PCB
Hay un conector de tipo USB_BUB como la de un BRD.
Hay lugares para conectores de 5Vdc, sonda temperatrue SSR y DS18B20.
Se trata de una sola cara PCB, por lo que es más fácil para el DIYer hacer. Debido a esto además de algunas consideraciones de espacio, hay algunos problemas específicos. El esquema de Cadsoft Eagle y los archivos PCB están incluidos.

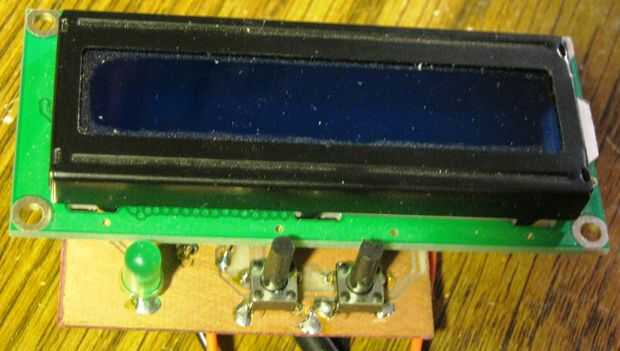

El LCD1602 se une a la parte posterior de este PCB.

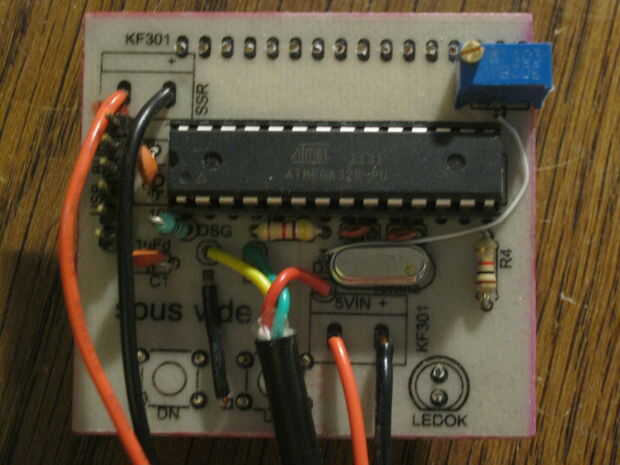

1. los puentes y todos los componentes excepto los botones y LED se sueldan sobre el lado del componente.
2. los cables de 5V-Gnd, SSR y DS18B20 ven el costado del componente y se sueldan al lado de la soldadura.

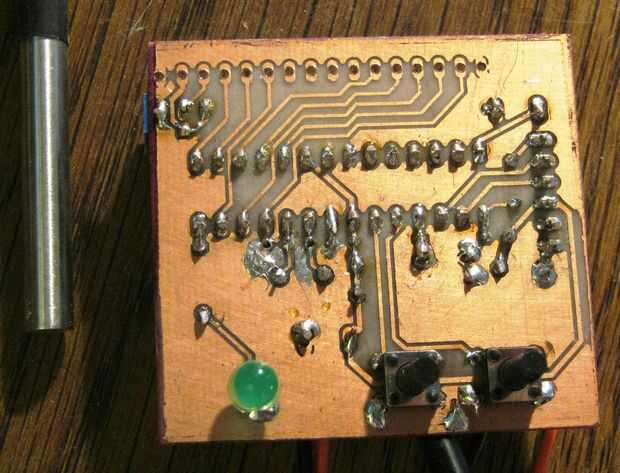

3. los LED y pulsadores se insertan en el lado soldaduras. El LED no se inserta al ras para que sobresale y es más fácil de soldar.
4. pernos de encabezado masculino son poner en el lado de la soldadura de la PCB y soldados cuidadosamente.

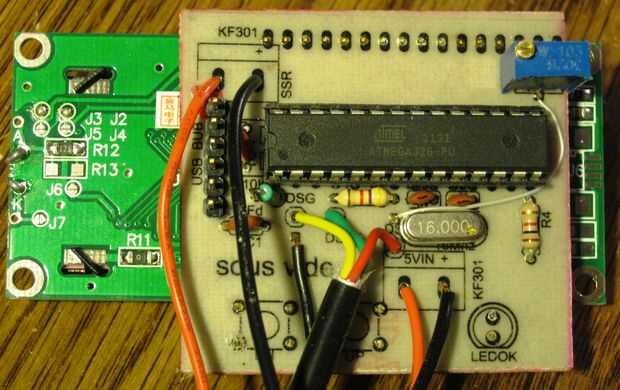

5. el LCD1602 se inserta en las clavijas de la cabecera y soldado.
(ver fotos)

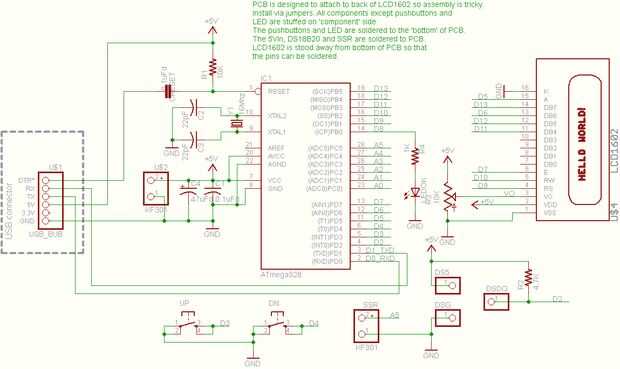

Se adjunta el esquema. U$ 2 es de 5V en de la fuente de alimentación USB. El potenciómetro de 10K ajusta el contraste en la LCD1602. El conector del relé va a la SSR25DA (la polaridad es importante) el DSx conexiones ir al sensor de temperatura DS18B20.
He incluido los archivos Eagle Cadsoft si quieres hacer tu propio PCB.
