Paso 7: Montaje sous vide caja

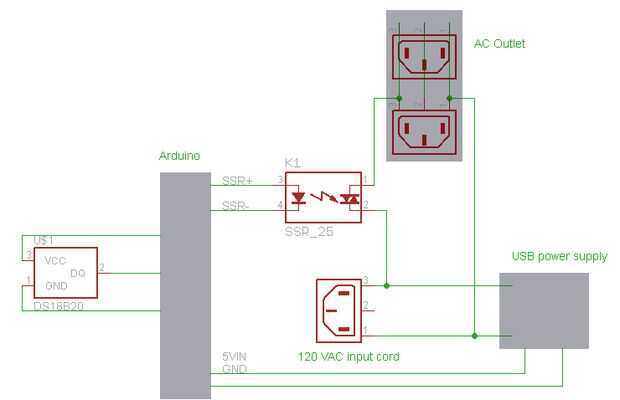

El esquema muestra cómo todo está conectado juntos. Para nosotros los usuarios, el pin de AC que es más corto es el lado 'caliente' y es el que debe ser cambiado.
Usé un viejo enchufe para el cable de alimentación.

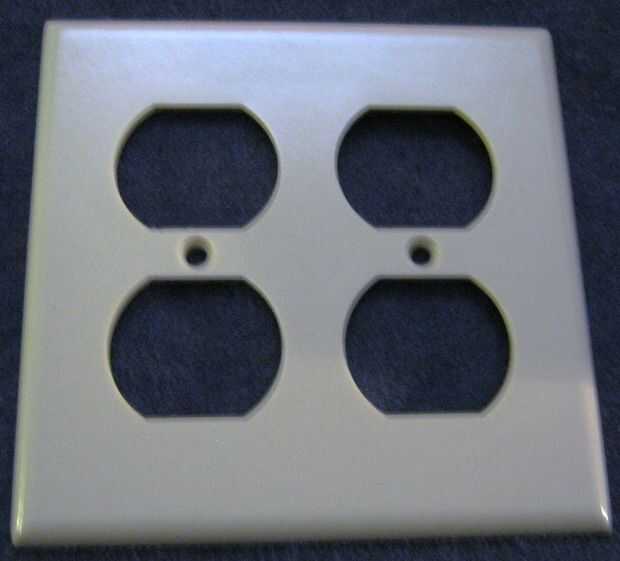

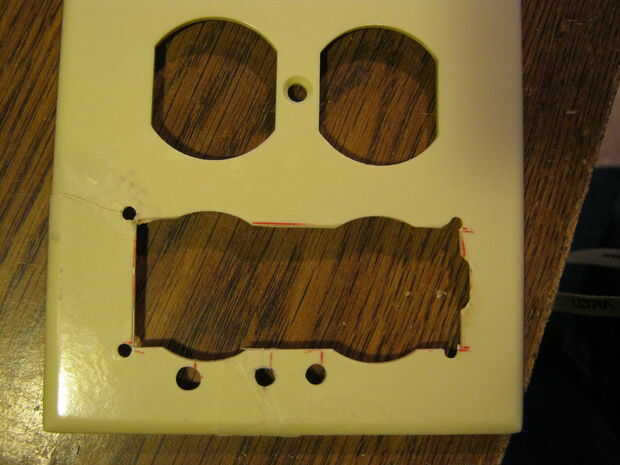

La cubierta de doble salida tuvo que ser modificado para caber el LCD1602 y agujeros de montaje.
Usé un clon de dremel e hizo un pésimo trabajo. Sí, roto la placa, así superglued nuevamente juntos. También perforé los orificios para los tornillos de montaje, el LED y el y botones.

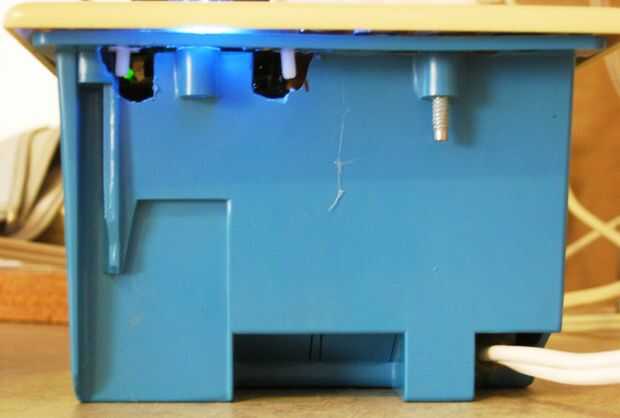

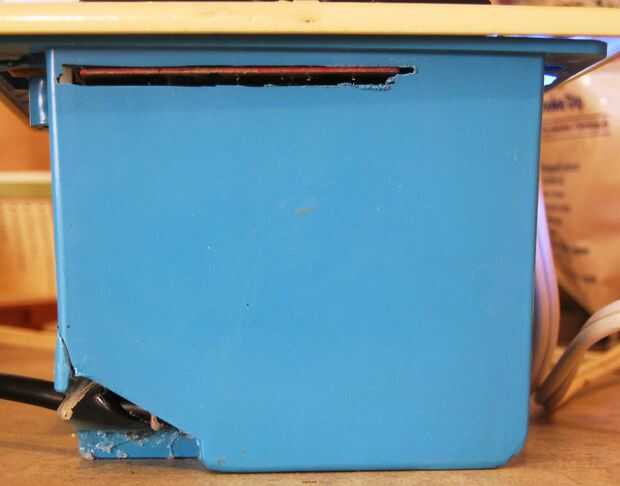

Me había conectado el LCD con tornillos de nylon, adjunta el tomacorriente a la caja y trató de montaje en la cubierta. Bueno, el PCB extendido en la caja, así que tuve que cortar una muesca para el PCB. Yo no había planeado de este pero esto fue útil ya que el PCB solo es suspendido por los pines del LCD y la muesca ayuda a apoyar el PCB. También tuve que taladro y dremel muescas de separación para la pantalla LCD, tornillos de montaje. (ver fotos)

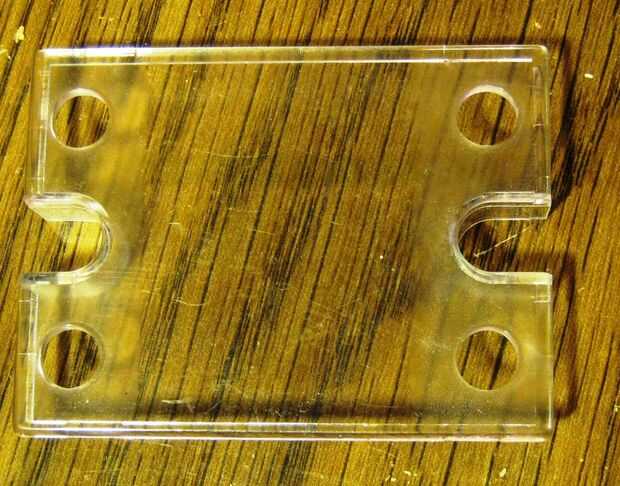

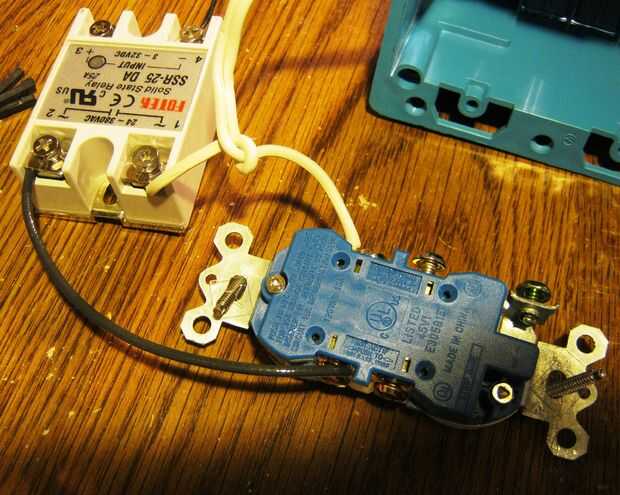

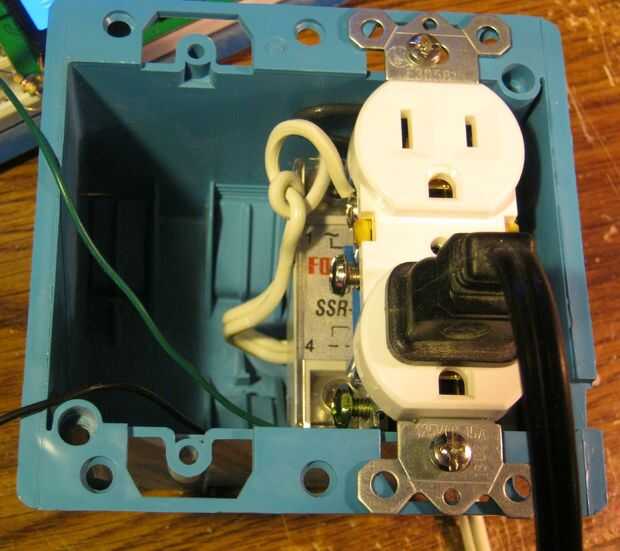

Montaje: El SSR25DA va en la parte inferior de un lado con la toma de corriente por encima de él. Mi SSR25DA vino con una tapa para ayudar a aislarlo.

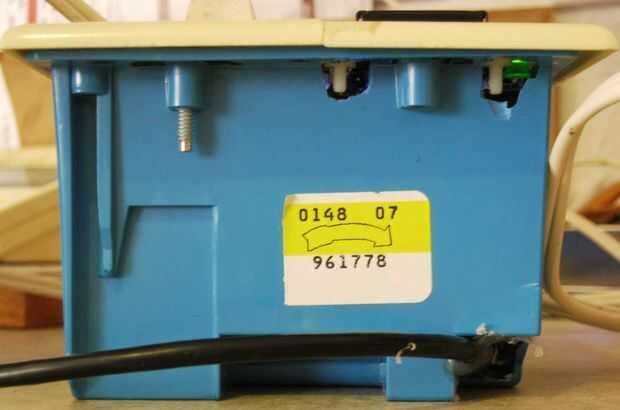

La fuente de alimentación USB, va en la parte inferior de la otra parte con la Asamblea de PCB por encima de él. El DS18B20 también sale de la parte inferior de la caja.
Conectar según el diagrama.
Nota: He utilizado un alambre de calibre demasiado pesado. Esto hacía muy engorroso hacerlo todos hacinados allí. Algo así como 22 cable calibre estaría bien para los 5V y la SSR.
