Paso 3: Vamos a construir...

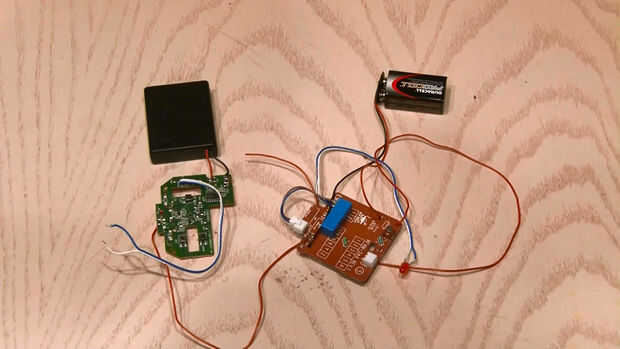

Usted tendrá que desarmar su vehículo RC y rescatar la tarjeta de circuitos del transmisor del controlador y la placa de circuito del receptor del vehículo.

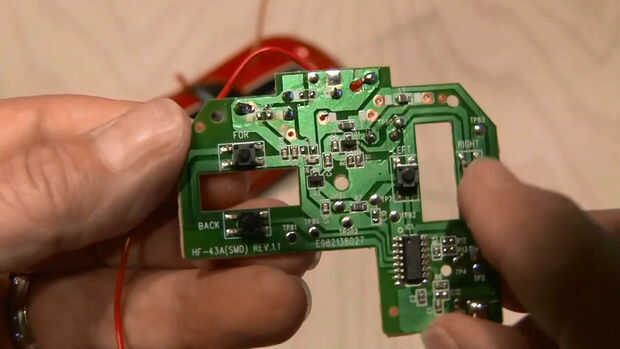

Una vez que la placa de circuito del transmisor, usted necesitará identificar a uno de los lugares del interruptor. Casi todos los circuitos transmisor tendrá al menos 4 botones que se utilizan para arriba, abajo, izquierdos y derecha o similares controles.

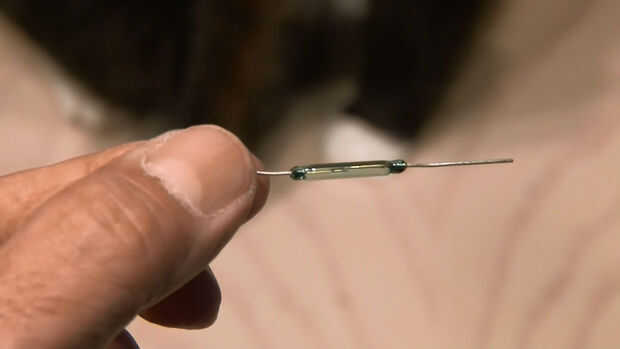

Escoger cualquiera de los interruptores y retire el interruptor de montaje en superficie pequeña. Luego, soldar un cable a cada uno de los contactos del dos interruptor. Ahora tienes dos desnudos cables. Esto es donde se conecte el interruptor de láminas magnético. No importa la polaridad. Simplemente soldar un extremo de un cable del interruptor de láminas y el otro extremo con el otro cable.
Usted también necesitará un soldadura los cables que van a la batería o baterías en el transmisor. Soldar dos cables a los contactos que añadiremos nuestra propia fuente de energía.

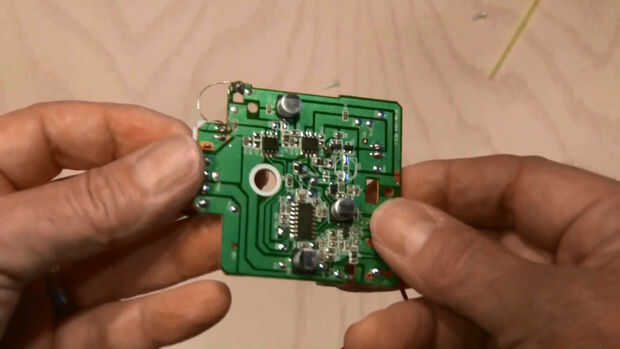

Ahora sobre el receptor. Debe haber dos conectores del receptor que la señal enviada desde el transmisor de control y decirle al vehículo qué hacer. Usted necesitará el transmisor y el receptor de energía en este punto, use el imán para cerrar el interruptor de láminas y localice el conector adecuado con su multímetro.

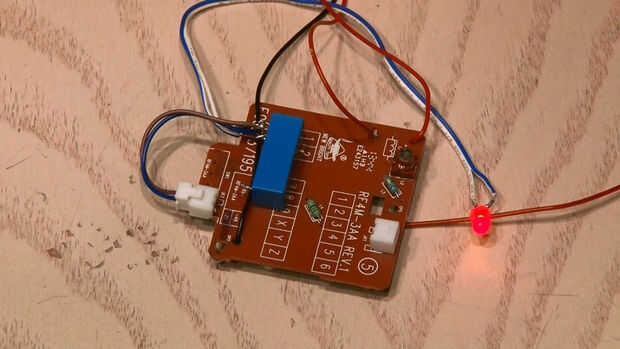

En mi receptor, me recorta los cables que salen del conector y mantuvimos el conector enchufado en el receptor. Aquí es donde soldado el LED.
Prueba el circuito cerrando el interruptor de láminas con el imán. El LED deberá encenderse.
