Paso 12: Algunos construcción puntos
Me pareció más fácil de construir de arriba hacia abajo después de primero hacer las válvulas de retención, sobre todo porque no elaboraron el diseño operación de válvula de cámara en ese momento, pero es más fácil montar la torre desde abajo hacia arriba.

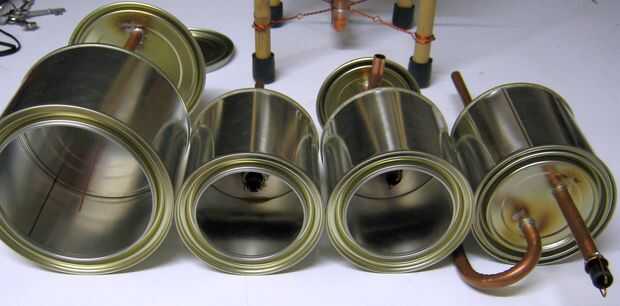

Estudié la foto del dispositivo original y copia de las proporciones de estaño tubo lo más cerca posible. Estima que el diámetro de la lata fue aproximadamente 11 a 12 veces más grande que el diámetro de la tubería, por lo tanto mi elección de 3/8" a lo largo de la tubería, dejando al descubierto el gatillo tubo, de alimentación más pequeñas era más económico y sólo significaba el vacío ciclo llevaría más tiempo para completar. Además el tubo de salida de la parte inferior fue aumentado a un tamaño ligeramente más grande para mejorar el rendimiento y mi prueba indicada 15mm sería más que suficiente con demasiado grande 22mm.

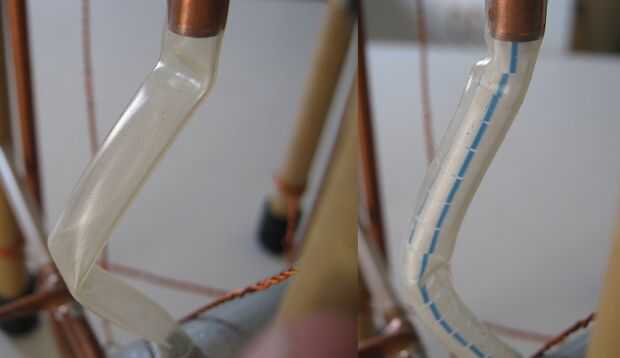

Otro problema, que no sea el tubo que se enrosca, demostró para arriba en el enlace de flexi de gatillo tubo para el tubo de PVC, un orificio de purga de aire era necesario para permitir que el tubo de PVC vaciar a sí mismo cuando se encontraba en la posición hacia abajo. Fugas de agua como el PVC tubería comienza relleno que retrasa el proceso de llenado de tubo. Por otra parte da una indicación de cuando la tubería está a punto de caer.
Después de mucho observar el enlace de tubo y flexibles de pvc, he decidido adoptar un sistema de tubo deslizante para minimizar la resistencia. El tubo deslizante proporciona un mejor sistema de purga de aire y no es propenso a desgarro como un agujero en el tubo de silicona.

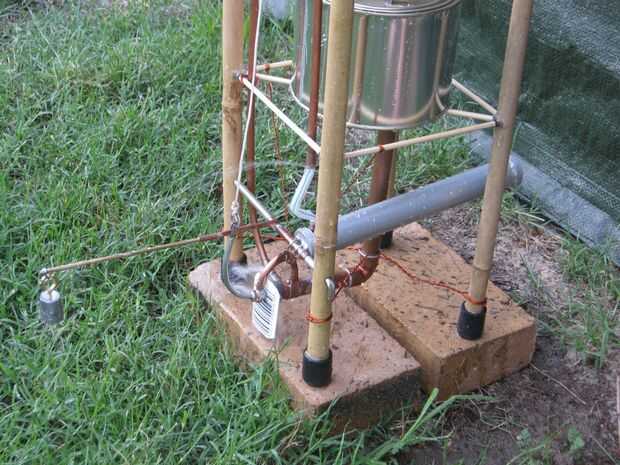

Algunos figuran con momentos sobre una ecuaciones Haz rendido un contrapeso teórica de 45g que trabajó la primera vez, yay para la ciencia de la ingeniería. Eso fue después de un montón calulating volúmenes de un cilindro y luego realmente medir el tubo de PVC llenos de agua. Resulta que la teoría era bastante cerca, 2g, que es ni aquí ni allá.
Mi herramienta principal además de una sierra y pinzas era el tubo de freno quema kit que también incluyó un cortatubos. Fue durante el proyecto que también compré un doblador de la tubería para hacer el trabajo un poco más ordenado.
Por último, me pareció más fácil de administrar la bandeja de fondo por soldadura en el tubo de salida para el codo hacia abajo de todos.
Algunas consideraciones de diseño.
La primera regla de diseño es que el volumen de la cámara de funcionamiento no puede ser menor que el volumen combinado de las cámaras cerradas.
La segunda regla de diseño es que cada bombeo altura del escenario no puede exceder la altura inicial de cabeza de trabajo.
Aunque no es exactamente una regla de diseño, pero igualmente importante, uso de tuberías y recipientes rígidos donde se encuentran el sistema de vacío y presión. Plástico tiende a flexionar demasiado, reduciendo la cantidad de trabajo de vacío y presión disponible.
