Paso 2: El marco
La estructura estaba hecha de postes de bambú de 17 mm y pinchos de bambú de 4 m m para las plataformas. Mi cabeza diseño hipotético de agua es de 400mm y la cámara de trabajo se coloca a medio camino entre los niveles superiores e inferiores.
- El 1er nivel es la sala de operación a 200mm.
- El nivel 2 es 200mm por encima de 1, siendo para la 1 º cámara abierta que alimenta la sala de operación y la cámara de bomba cerrado 1 º C.
- El 3er nivel es 160mm por encima de 2 y cámara de la bomba cerrada 1.
- El 4 º nivel es en otro 160mm y posee una cámara abierta intermedia.
- El nivel 5 es en otro 160mm y posee cámara de la bomba cerrada 2.
El número de niveles de bombeos es ilimitado, pero debe seguir las reglas de 2 diseño, es decir, que el funcionamiento cámara de volumen no puede ser inferior a los volúmenes de combinación cámara cerrada y que cada bombeo la etapa altura no puede superar la altura de la cabeza del trabajo, que en mi versión es 200 milímetros.
Decidí diseñar mi modelo conservador con una altura de fase bombeo de 160mm que es el 80% de la altura de la cabeza de trabajo.

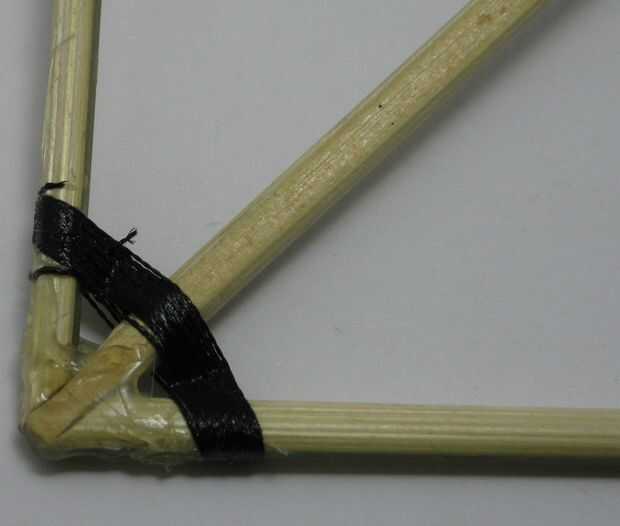

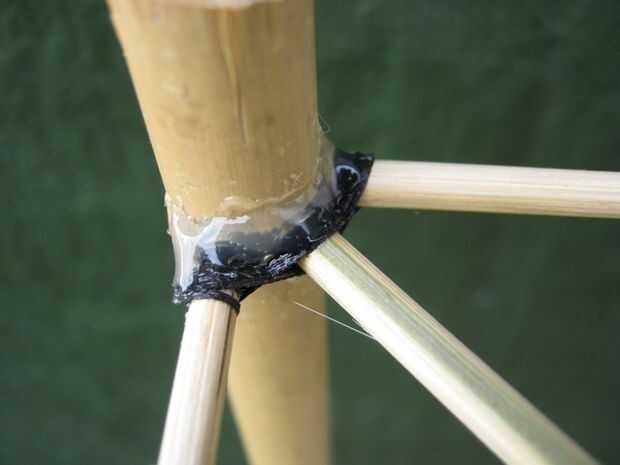

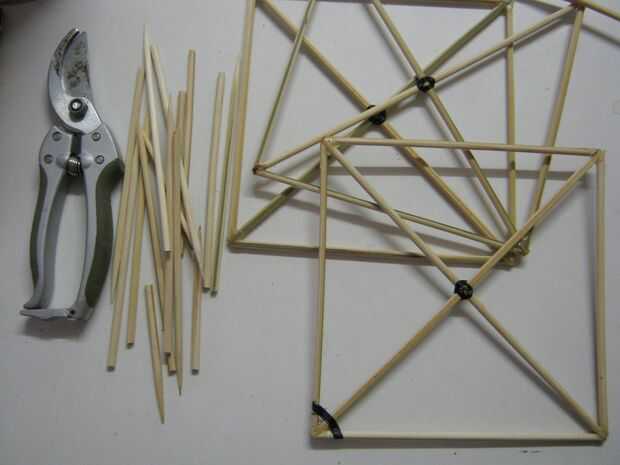

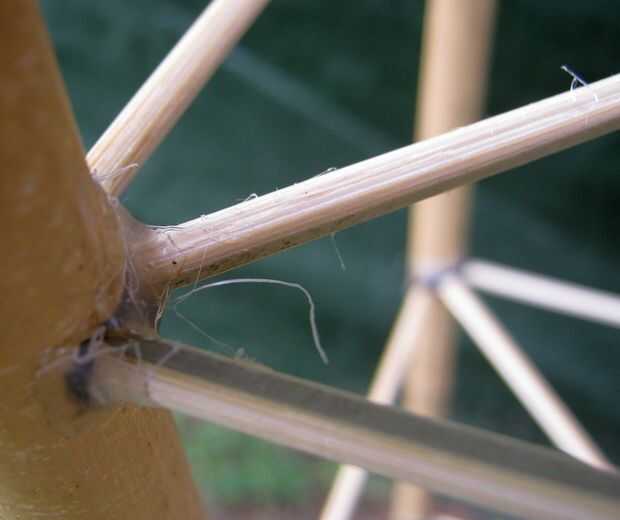

Los pinchos de bambú se viró con pegamento caliente del derretimiento y luego todas las juntas fueron azotadas con hilo impregnado en pegamento CA.

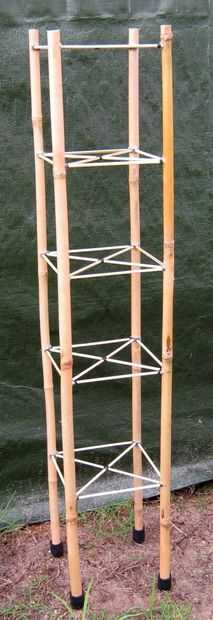

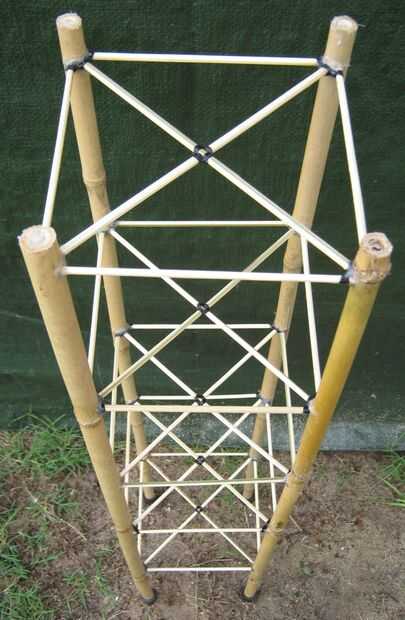

Cada plataforma nivel entonces fue pegado en las columnas principales, otra vez con cola termofusible.
