La Allen Hydrautomat, un modelo de lata de pintura de trabajo. (3 / 13 paso)

Paso 3: Las válvulas de retención

Generalmente una acumulación habría iniciado con el hardware disponible de la válvula y luego había diseñado los contenedores alrededor de ellos. Fui sobre él diferentemente por necesidad, tuve los recipientes y tubos correspondientes por lo que era una cuestión de diseño de válvulas de retención para adaptarse a.

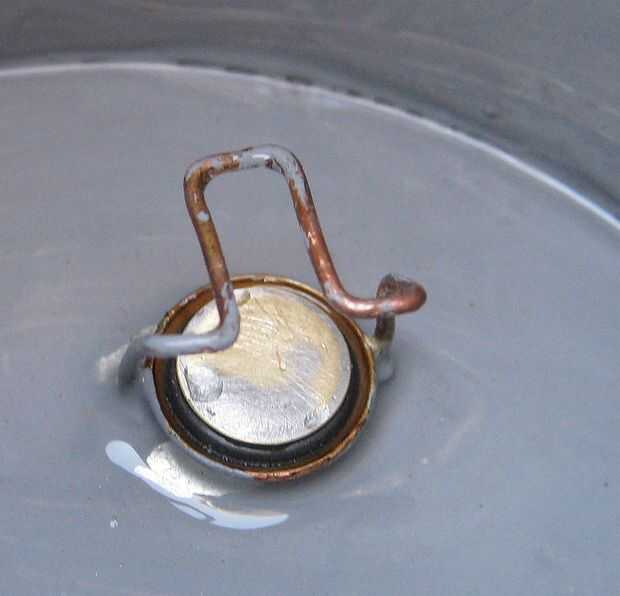

Una sola llamarada se formó en el tubo de cobre de 3/8" que actúa como el asiento de válvula.

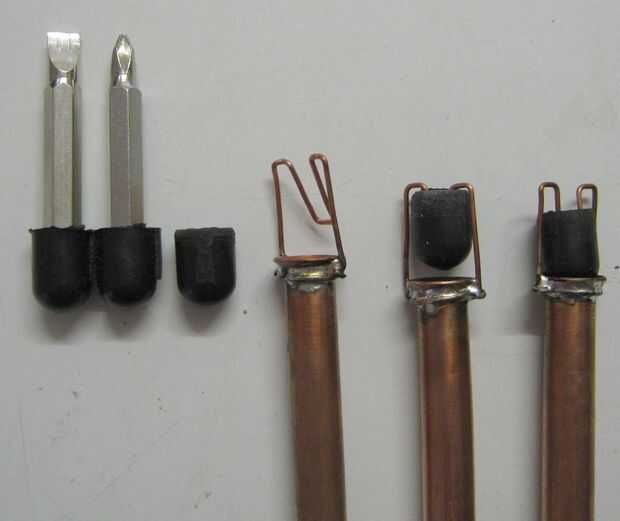

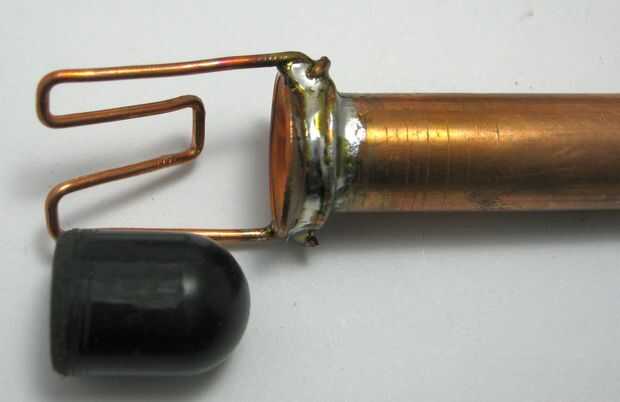

1. Las primeras válvulas de comprobación de versión se hicieron de un caucho destornillador portapuntas con un trozo de alambre de cobre doblado en función de la guía. El método de retención de alambre de cobre hizo fácil doblar a un lado para introduce el tubo en la guía de alambre para soldar, pero la goma resultó demasiado difícil de sellar correctamente.

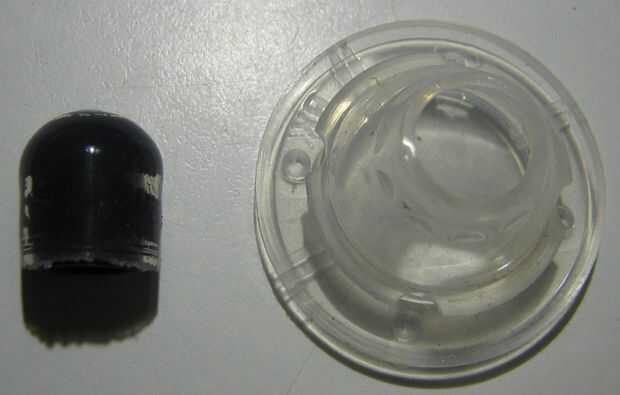

2. Para la 2 º versión he añadido un recubrimiento de silicona en forma de una pequeña sección de un pezón de un biberón, pero la silicona o el látex tenía tendencia a coger en el borde del asiento y no siempre adecuadamente el centro.

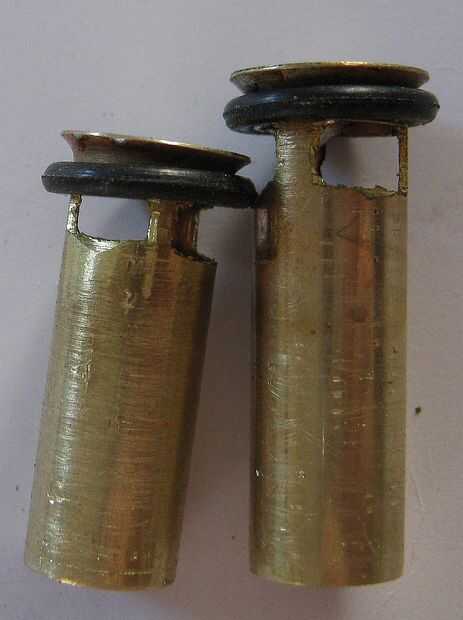

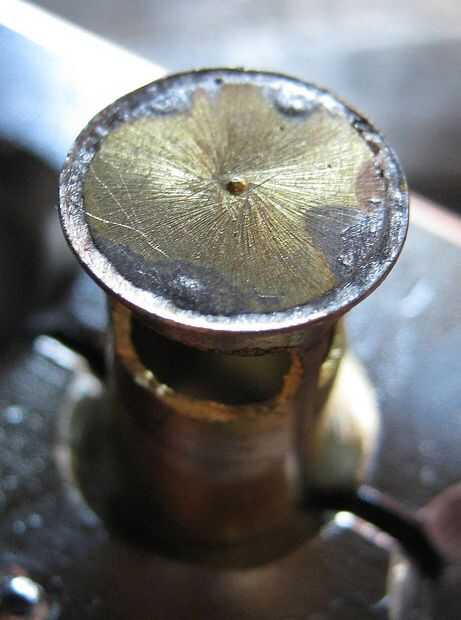

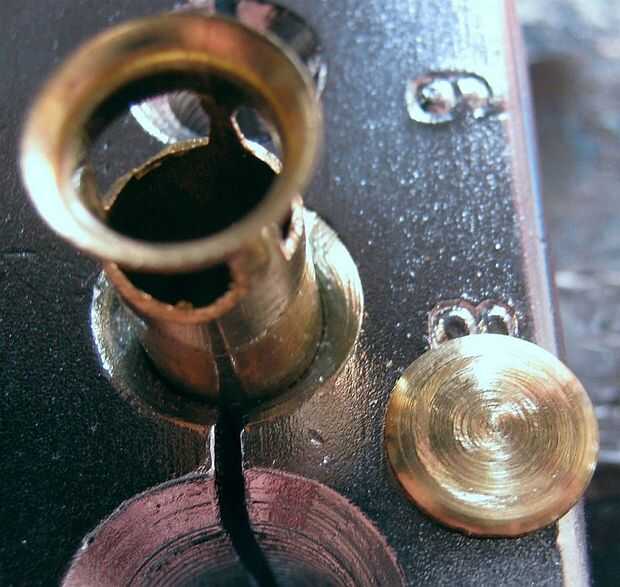

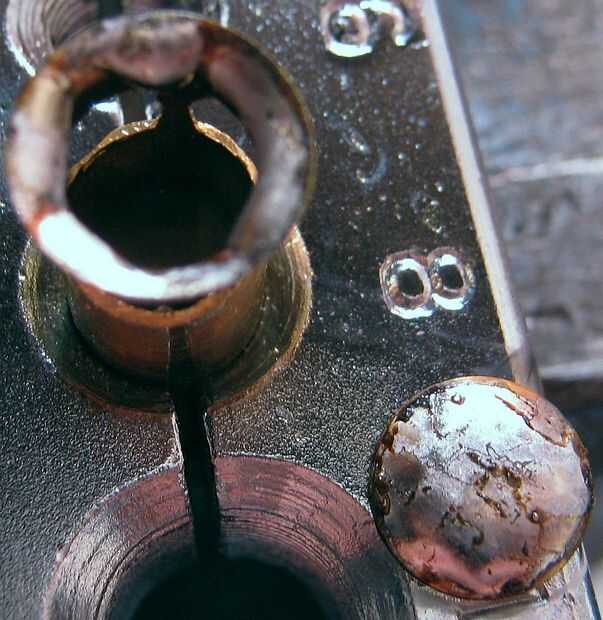

3. La versión final fue que una corredera ajuste del tubo de cobre con una pequeña llamarada para retener un anillo O con una sección de un perno de tierra de cobre amarillo de un enchufe soldado en la parte superior del tubo de latón.
