Paso 4: Alambre para arriba del escudo

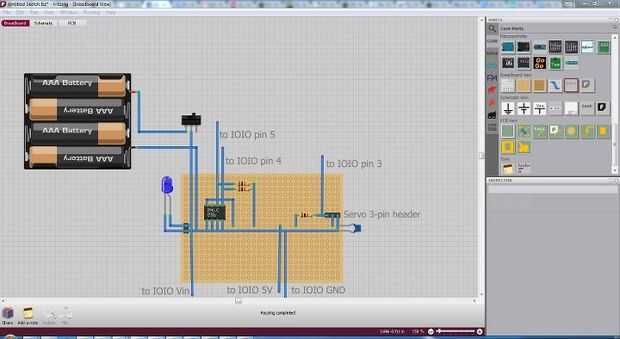

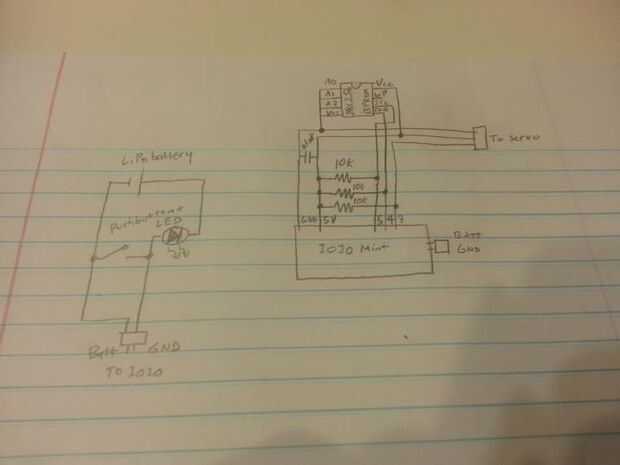

Necesita hacer una tabla con este esquema (ver fotos).
La soldadura de una cabecera de 16 pines para que corresponda con las clavijas 1-16 en el IOIO y un cabezal de 3 pines por lo que se corresponde con el pin 5V/3.3V/GND en el IOIO (para que cuando coloque el protector en su menta IOIO, estos pines son accesibles).
La soldadura de uno más 3 pines (para el servo) en la tarjeta y el alambre hasta 5V a 5V, GND a GND y el control del alambre al pin 6 en el IOIO con una subida de k 10 a 5V. (Pin de reasignaciones deben hacerse en el código, así que asegúrese de que usted consigue este derecho si no quieren tratar con Java!)

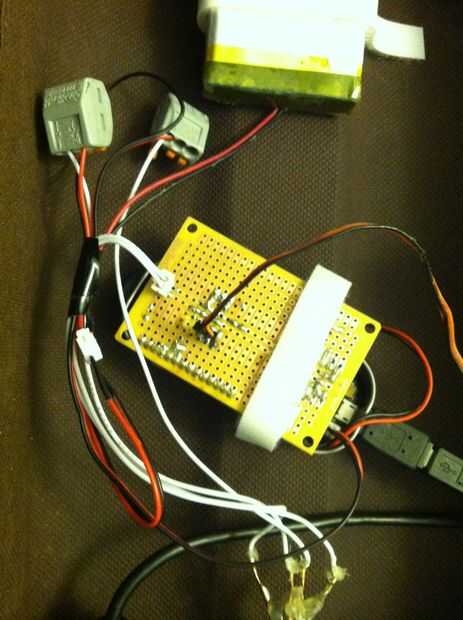

También es necesario conectar la batería, el botón y el LED (ver fotos). Que cable de extensión de JST PH, cortar solamente el cable rojo en el centro del gancho agarrador y luego conectar las puntas al interruptor. Esto es donde se conecta el bloque + rápido Conecte los cables vienen en práctico. Es necesario conectar las terminales C1 y NC1 el botón. Entonces conecte los extremos de la extensión a la LiPo y jefe de la casa de moneda IOIO batería.
A continuación, alambre de la parte del LED de la tecla para 5V/GND del escudo (el LED puede manejar 5V sin una resistencia). Esto corresponde a los pines de izquierda y derecho de la tecla. Utilicé los cables de conexión rápida y soldar un encabezado macho 2 pines directamente a los rieles de 5V/GND en el protoboard para una fácil conexión.
Asegúrese de que la soldadura de los cables de conexión rápida: tienen tendencia a aflojarse. Luego pegamento caliente el rápido se conecta para que no toquen los contactos entre sí y hacia fuera corto.
No olvide conectar el servo también.
Yo sería también poner en orden los cables con alguna cinta aislante para reducir desorden.
Si está utilizando un cargador de LiPo externa como parte de su configuración en lugar de una menta de IOIO, recomendaría usando un divisor del voltaje también conectar la batería al pin de IOIO 41 (utilizar un divisor de tensión que corta la tensión en medio) como mi código utiliza pin 41 para medir la capacidad de batería restante.
