Paso 13: La circuito lógica
Materiales:
montón de cables
6 transistores
6 LED opcional
2 botones
resistencia del sensor de 1 fuerza
1 tablero de pan grande
1 arduino uno
9 (depende del transistor utilizado e interruptores usados) resistencias
Sauder
Herramientas:
fuente de energía o equipo
hierro de suader
cortador de alambre
Pasos:
1.) conectar masa al bus común
2.) conectar un bus de voltaje al pin de 5v y el otro al pin de 3,3 v

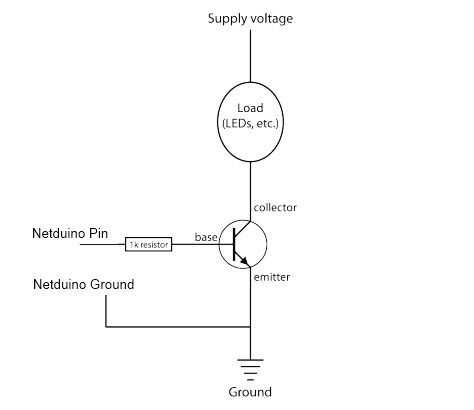

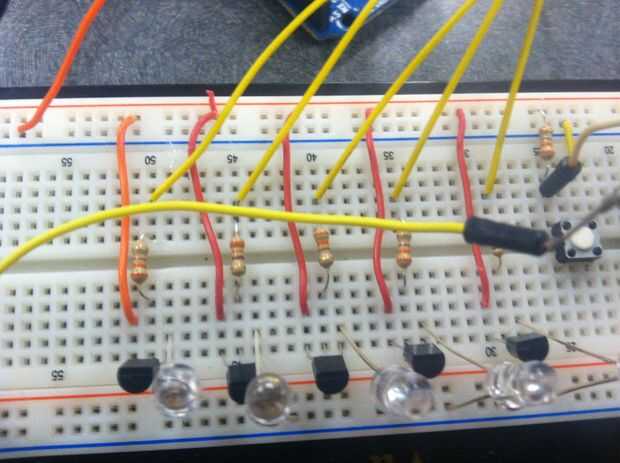

los 6 led de lógica:
1.) hace llevado lógica 6 veces con voltaje a 3,3 v.

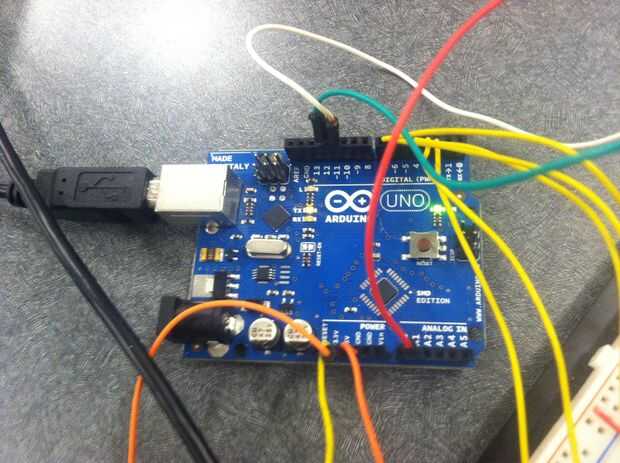

2.) cada pin del arduino debe conectarse a 3,4,5,6,7,8 digital

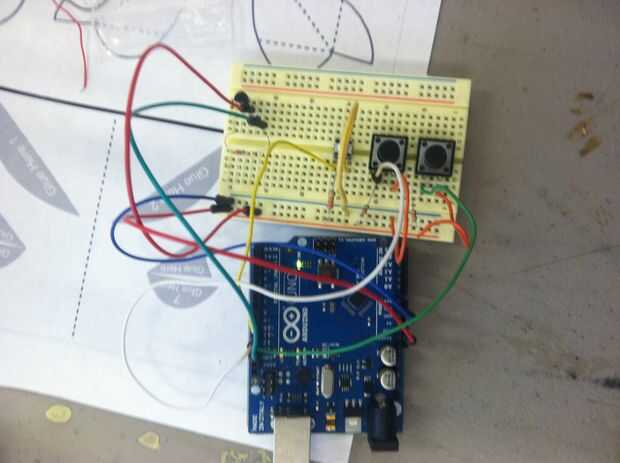

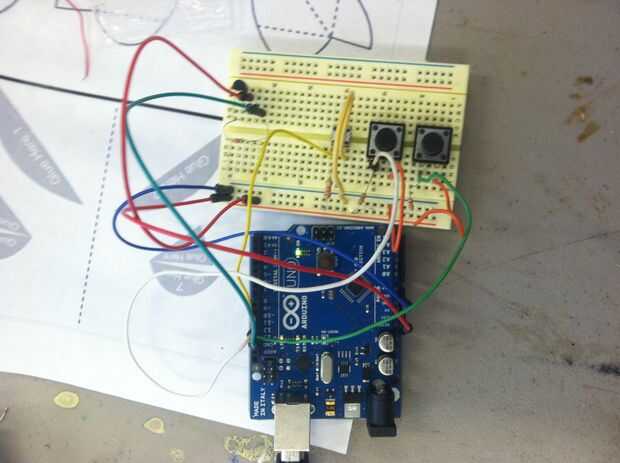

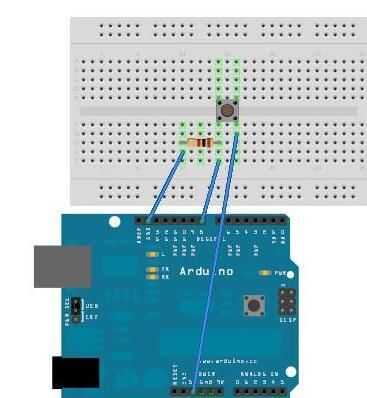

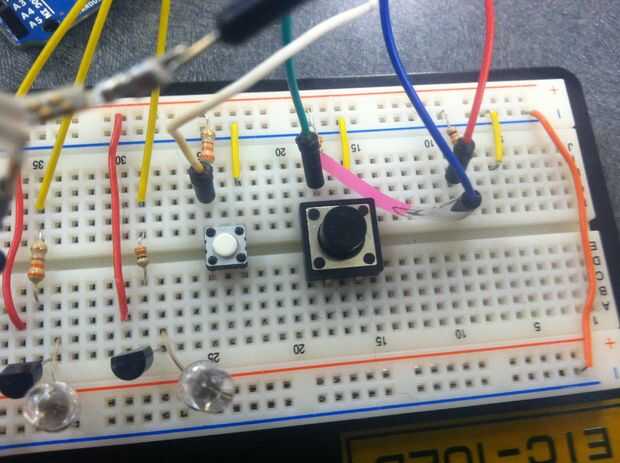

la lógica de 2 botones:
1.) hacer cada interruptor conectar a 3.3 v
2.) cada botón necesita para conectar a los pines digitales 11 y 12

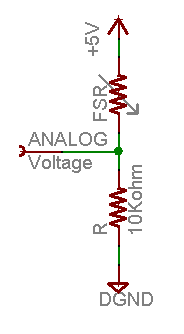

la lógica FSR 1:
1.) hacerlo conectar a 5 v
2.) Conéctelo a la clavija analógica 1
Usted puede conectar leds para cada led lógica temporalmente probar en el futuro

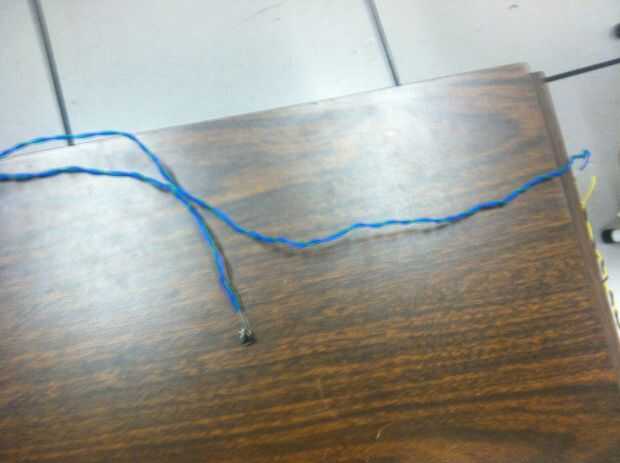

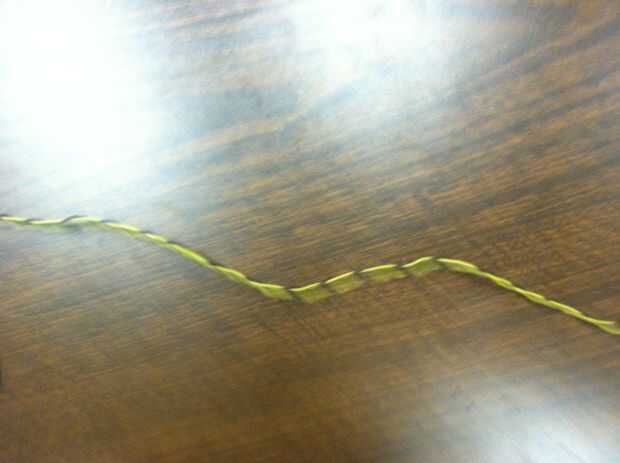

Hacer extensiones para cada LED, botones y FSR lógica:
1.) cable cortado a la longitud de la extensión deseada
2.) cables de exponer con cortador de alambre
3.) sauder termina con botones y FSR o sauder a escena apropiada para lógica de LED.
4.) cables de giro para su gestión.
5.) conectar a lógica adecuada a bordo.
para la lógica de cada LED:
lógica del PIN 3 al rayo en la escena de Ben Franklin
Pin 4 lógica para el foco en la escena de Edison
lógica del pin 5 al puente en la escena de París
PIN 6 lógica a la construcción en escena Paris
PIN 7 lógica a la rueda de la fortuna en la escena de París
Pin 8 lógica a ben pelo de Franklin en la escena de Ben Franklin

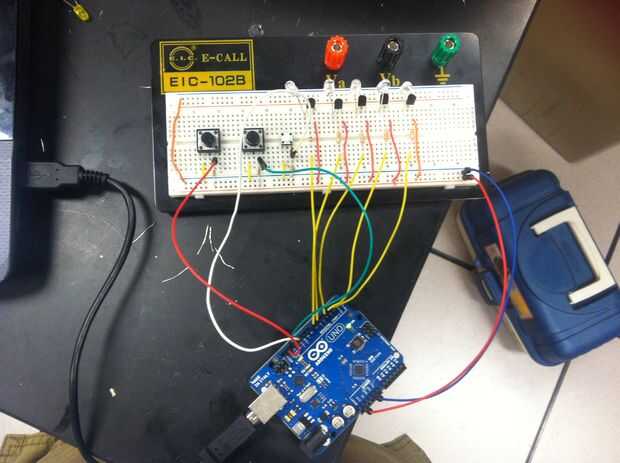

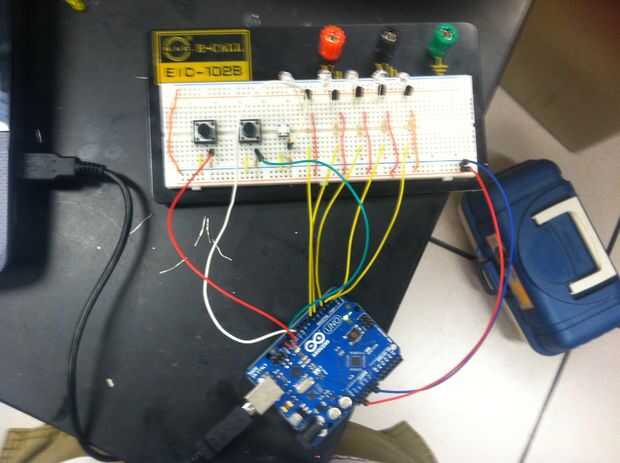

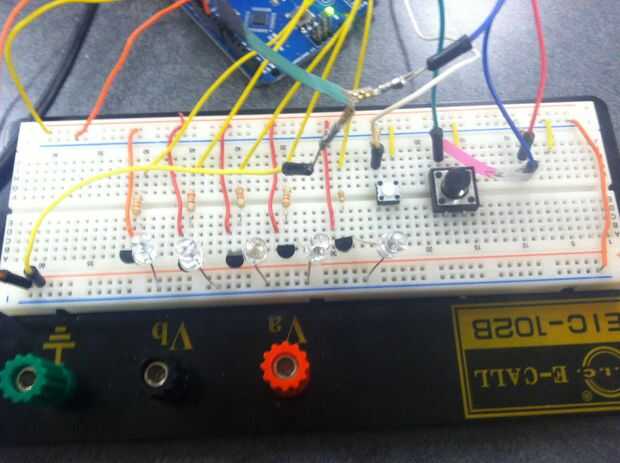

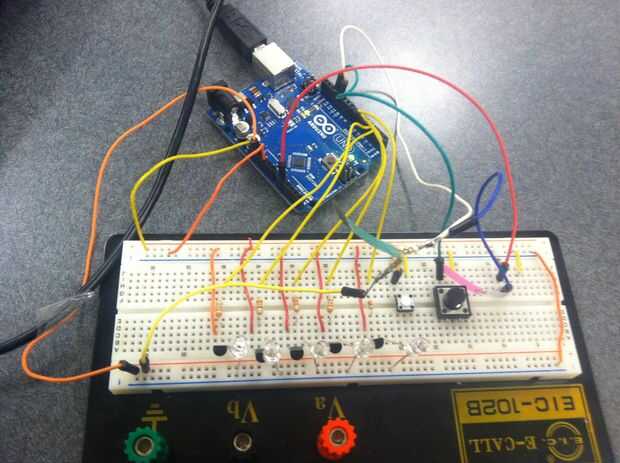

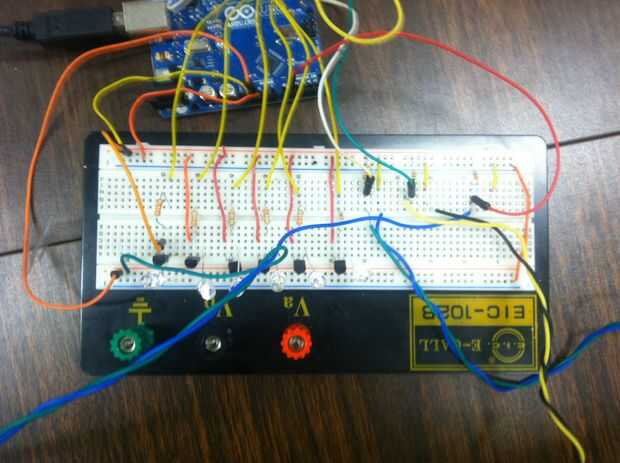

Al final de este paso debe tener toda la lógica necesaria para ejecutar todas las luces.
Solución de problemas:
el problema que encontramos fue que el arduino no tenía suficiente energía para iluminar cada escena bien.
Intente enchufar una fuente de alimentación de arduino en el lugar de alimentación de la fuente de la computadora
