Paso 3: La pantalla Digital

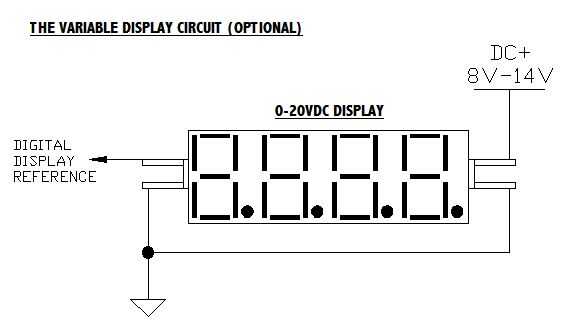

Esta es una de mis características favoritas de este circuito. La pantalla digital 0-20v es fácil de usar y actuará para mostrarnos la tensión de carga del condensador y el voltaje de salida del booster de DC-DC. Este circuito requiere aproximadamente 8-14VDC para operar. Dos de los pines de abajo están conectadas a la línea de tierra. El perno superior de la izquierda es la referencia DIISPLAY DIGITAL. El voltaje en este pin aparecerá digitalmente en la pantalla. La pantalla digital mostrará cualquier voltaje entre 0-20VDC. Cuando el interruptor DPDT no se conecta el voltaje de banco capactor al circuito del aumentador de presión, la pantalla digital se muestra la carga en el Banco de capacitores. Cuando se enciende el DPDT, se mostrará la salida del amplificador. Puesto que la pantalla tiene un límite máximo de 20v, se sugiere eso si vas a implementarlo, que mantenga la salida de aumentador de presión limitada a 20VDC o bajo.
La tensión en el perno superior de la derecha es la línea que alimenta la pantalla. Esto se puede enganchar directamente a la línea de voltaje de entrada DC. Funcionará en cualquier lugar de 6.5v a 15, pero es preferible que uses 8-14v. Los condensadores de 0.1uf y 100uf que se colocan en la DC de entrada se aplican para proteger a esta pantalla. Cuando se detiene, desenganchar la carga de entrada de DC, este indicador se apagará.
OPCIÓN:
Si lo desea, puede Agregar un interruptor de empuje de monotary entre el booster de DC-DC y la línea de la pantalla digital. Esto le permitirá echar un vistazo a la salida del amplificador de DC-DC cuando se presione y mantenga presionado el interruptor monetario mediante la adición de fuente secundaria de energía de la pantalla. Sin embargo, si usted decide seguir esta ruta, es necesario añadir un diodo en la mezcla. Si quieres ir esta ruta, como en el circuito visto en el video, me avisas y te incluyo otro esquema.
