Paso 4: Tiempo de diseño
Ahora tengo una pantalla que se ajusta a mi vivienda, la vivienda y un tamaño de placa de circuito, es hora de diseñar mi proyecto.
Conocer el factor de forma que necesitaba para diseño muy aerodinámico (o debo decir limitada) la selección diseño y parte. Sabía que necesitaría una fuente de alimentación, procesador, radio, entrada acondicionado, botones y una pantalla (ah y un zumbador piezoeléctrico también me gusta claves chirridos y las sirenas de sobretensión) por lo que el desafío era encontrar la combinación correcta de las piezas que encajar la carcasa y realizar las funciones que necesitaba. La placa de circuito principal tuvo que ser 1.25 x 2,85 pulgadas con un cono hasta 8 pulgadas en la parte inferior.
No pensar incluso en un Raspberry Pi o Arduino de tamaño completo para algo como esto, son enormes! Mismo para un radio Zigbee, no hay lugar para él. Necesitaba el poder de procesamiento y número de entradas de un Arduino pero en el factor de forma de un sello de correos de gran tamaño. Por suerte, dos empresas proporcionan sólo ese tipo de dispositivo. LowPowerLab tiene su Moteino y Anarduino.com sus placas de Arduino mini . Ambos están disponibles con radios RFM69xx ya puestos en ellos y son del tamaño ideal para este proyecto. Sólo debes elegir la frecuencia y la corriente que usted necesita. Escogí el mini con radios HW915 (versión de alta potencia de 915 MHz) para mi proyecto y me sale unos 700 pies en el enlace de RF.

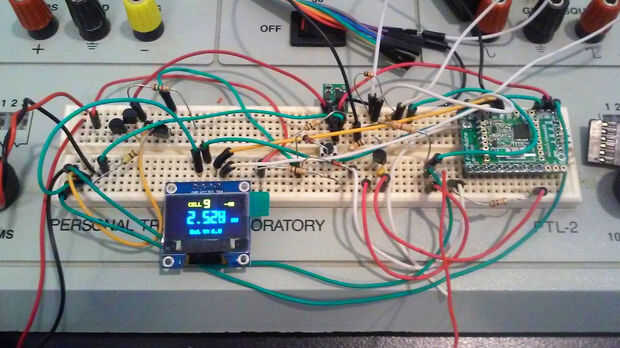

Una vez que las partes fueron elegidos el actual diseño giró alrededor el número si puntos de la entrada-salida que tenía en el procesador y lo que necesitaba hacer. Con el diseño básico y los componentes seleccionados todo fue puesto en un protoboard y se depura. Desde allí se trasladó el diseño a un tablero de perf. ¿Recuerde que la parte de belleza que solamente piel profunda?

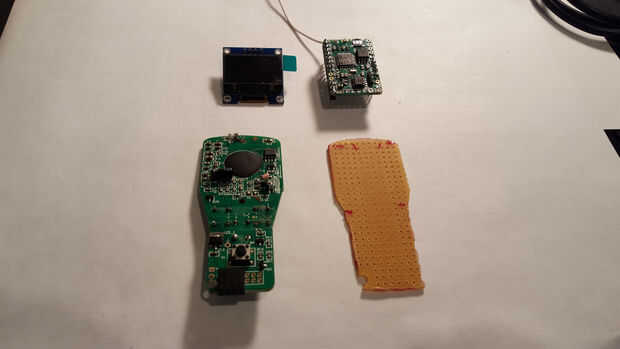

La Junta de perf fue cortada para que coincida con el circuito original. Esto le permite colocar los módulos principales para asegurarse de que todo encaja.
