Paso 2: Construir el sistema eléctrico
El primer paso es construir el sistema eléctrico. Consiste en una batería para proporcionar una fuente de alimentación 12V fuerte y el invertidor de corriente que impulsa el 12V DC a 120V AC para las luces de Navidad.
Comience por seleccionar un adecuado batería - recomiendo una batería sellada de plomo porque son muy comunes y fáciles de usar. Cada cadena de luces dibuja 1A de corriente de la batería, así que para seleccionar el tamaño de la batería, multiplique el número de cadenas ligeras por cuánto tiempo usted desea que las luces al último. Es la clasificación teórica de amperios hora (AH) necesita para su batería. Esto es un cálculo muy básico, desempeño real probablemente será sólo 1/2 de la teórica. Utiliza una batería de 7AH y parece que funciona muy bien.
Inversor:
Las luces no se presentan una gran carga en el inversor, por lo que podrá obtener con un bajo costo.
Conexiones:
Puede conectar el inversor directamente a la batería, o puede usar un encendedor que hice a continuación. Tenga en cuenta, la punta del zócalo más ligero es el terminal positivo. Esto se debe conectar a la red + de la pila. Recomiendo usar prensar conectores para conectar a la batería, si no tiene una herramienta que prensa, solo soldar los conectores o utilizar un par de alicates Vice.

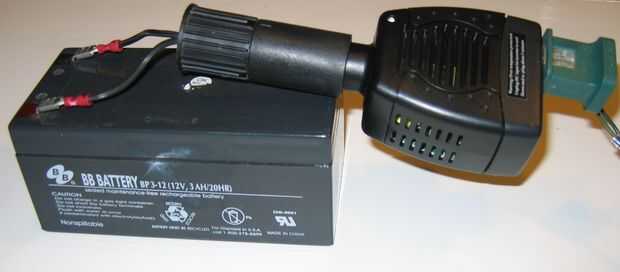

Vea a continuación una imagen de la instalación eléctrica terminada:
