Paso 11: El interruptor de alimentación
Bien entonces, estamos técnicamente hecho con la bobina, funciona igual, ahora para algunas mejoras. Primero te voy a mostrar uno que debería haber hecho hace mucho tiempo, un interruptor de encendido/apagado. Este interruptor conmutará encendido/apagado el 120V va al transformador de señal de neón. Compruebe hacia fuera la imagen de mi configuración.
Todo está conectado a un supresor de sobretensión 6 salida, que está enchufado a la pared. Hay un interruptor de encendido/apagado en el supresor, que controla todo. Apagar este interruptor se cierre la bobina de Tesla y la aspiradora de taller que es el enfriamiento, sin importar la posición del interruptor handheld es en. Esto es algo bueno, como no quiere funcionar la bobina de Tesla demasiado tiempo sin la aspiradora de taller. Mientras que el supresor es en la tienda vac funcionará, y si el interruptor de mano está en la posición "on", la bobina de Tesla funciona. Tan uno puede encender/apagar la bobina de Tesla desde una buena distancia con un dispositivo en su mano.

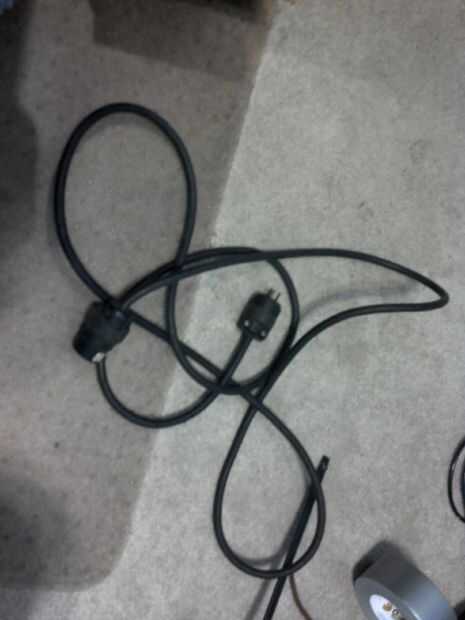

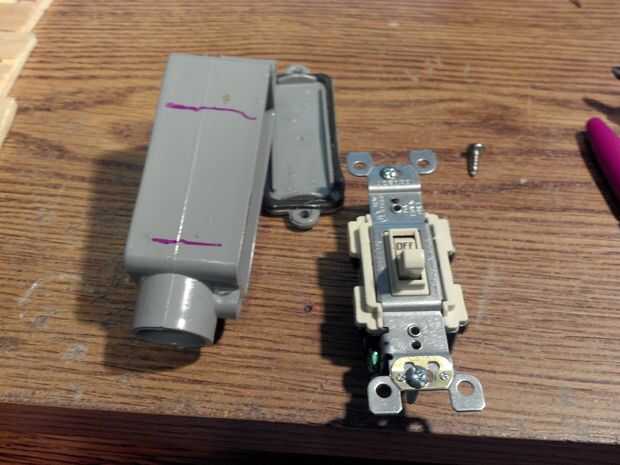

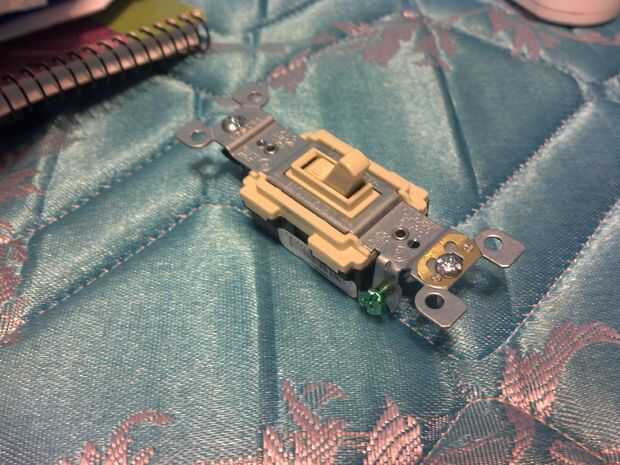

Este interruptor correctamente es importante. De toda la electricidad trabajado en el proyecto, 120V 15A es por lejos el más mortal. Hacer circuitos, conduit y cableado eléctrico adecuado. He utilizado un interruptor de interruptor de 15A (un tipo común de interruptor de luz) que por unos $1.50 en la ferretería. Había otro tipo de interruptor de luz por solo $0,70 allí, pero decidí que quería el más de alta calidad para este circuito (es bajo una carga grande!). Estoy seguro de que funcionará la clase más barata, pero pueden desgastarse antes. Usé también algunos 1/2" PVC, una caja de conducto eléctrico (con una placa removible y dos conexiones de 1/2"), algunos cables de extensión resistente, cinta aislante líquida, pegamento caliente y cinta aislante. Es importante que usted use cordones de extensión resistente porque finos baratas pueden sobrecalentarse, fundir, arco y empezar a fuego/quemar/electrocutar te. Asegúrese de que el cable de extensión es garrapata y nominal de 15 amperios.
Si usted no tiene ninguna experiencia con el cableado de 120 VAC, no trate de este interruptor. Es sólo para fines estéticos (no necesita) y voltaje de salida de pared es letal.

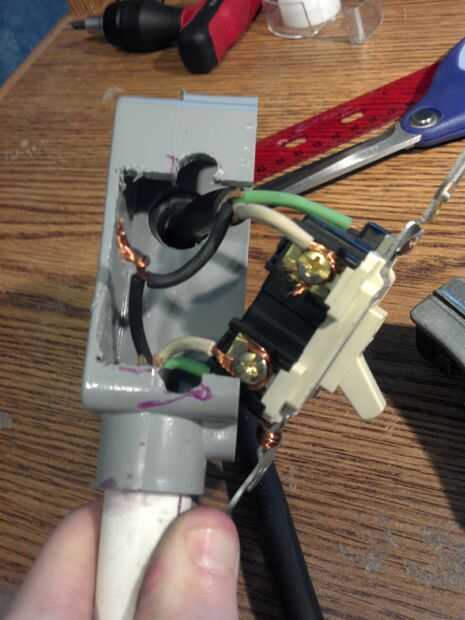

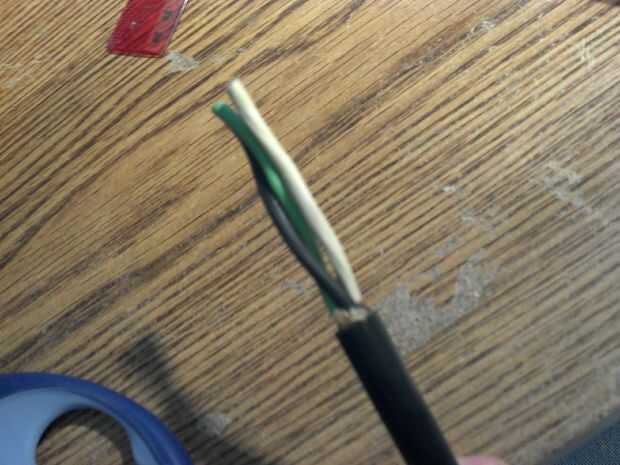

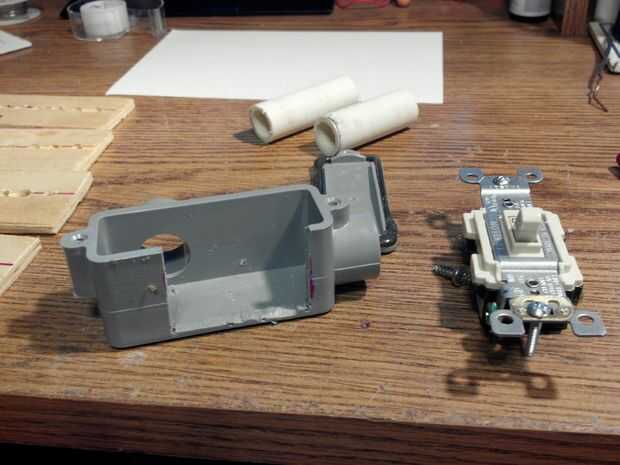

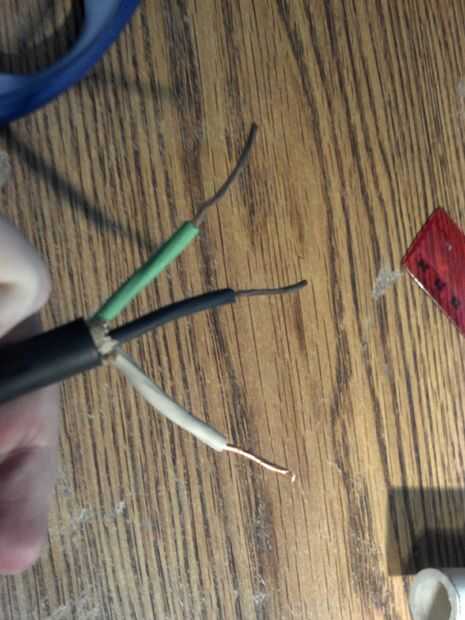

Cortar la 1/2" PVC en dos secciones largas de 3". Pegue estas secciones usando pegamento de PVC en las ranuras de la caja de conductos. Ahora Desatornille la placa delantera de la caja de conductos y lo elimine. Mi switch no cabían en la caja de conductos, usé una sierra de calar para cortar una ranura en el lado de la caja que se ajuste el interruptor. Corte el cable de extensión aproximadamente 5 pies desde el extremo macho. Separar y pelar los cables dentro. Darles de comer en el extremo largo de la caja. Coloque la tierra en el interruptor, el cable de un color con el tornillo en el conmutador, y la otra dejas colgando. Tome las restantes 20 o más pies del extremo del cable (el extremo hembra) de extensión pegar al final del partido en el otro extremo de la caja de conductos. Conecte la tierra al tornillo de tierra (junto con el cable de tierra). Fije el cable suelto desde el extremo macho a su mismo color del final femenino y el cable restante único al otro extremo del interruptor. Ahora cierre los diablos de esta cosa con cinta aislante, cinta aislante líquida y pegamento caliente (probablemente en ese orden).

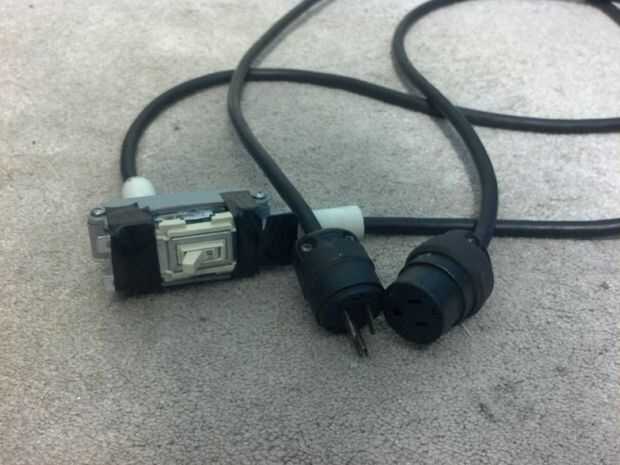

Básicamente estamos haciendo sólo un interruptor de la luz, pero en medio de un cable de extensión, en cuanto a convertir la corriente de encendido/apagado en el cable. Si usted no entiende, no trate de! Tensión del tomacorriente de pared mata!
Puede utilizar un cable de extensión sin un cable a tierra, como la tierra no se usa en una bobina de Tesla. Si utiliza uno con un cable a tierra, se podría así elctronico al interruptor, así que usted puede utilizar esta extensión conmutable con otros aparatos.
