La bobina de Tesla Simple mejorado (3 / 13 paso)

Paso 3: Las matemáticas

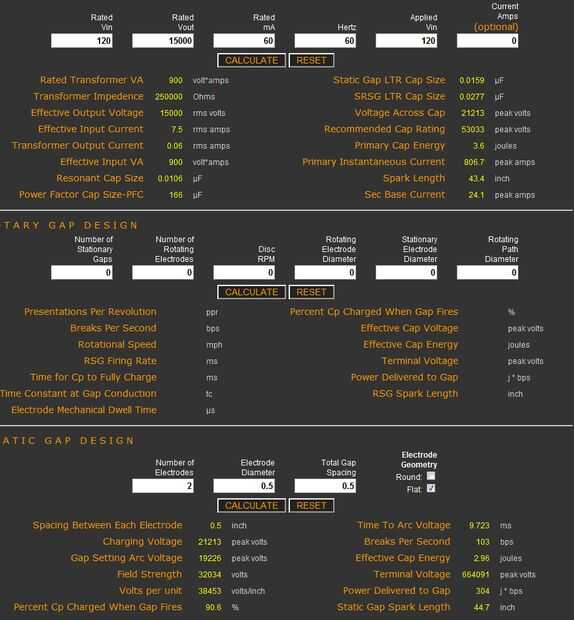

Como siempre, sugiero paciencia al construir estas cosas. El primero que construyó fue para un proyecto escolar, y tal vez por eso terminó siendo tan ineficientes. Las reparaciones (básicamente reconstruirlo) son sólo para divertirse! Primera vez a través usé muchas calculadoras en línea, fórmulas y diagramas sin les investigar siempre. Esta vez, leer algunos libros sobre el tema, usé tres programas diferentes y también hizo los cálculos a mano, para cuadruplicar el cheque. Los programas utiliza son: JAVATC, WINTC y una hoja de Excel que encontré en una web (incluso no publicar el nombre como está lleno de errores, y no quiero usarlo o insultar al creador). JAVATC como me enteré, estaba muy mal sobre la sintonía de la bobina y el entrehierro. No tome nada en JAVATC de hecho. El recurso más importante, sin embargo, fue probablemente el 10-15 páginas de papel de cuaderno lleno de notas al azar, números y cálculos derivados de muchos sitios web, guías y otras fuentes. Pasé alrededor de 9 horas calculando lo que salió mal, cómo solucionar y prueba diferentes configuraciones.

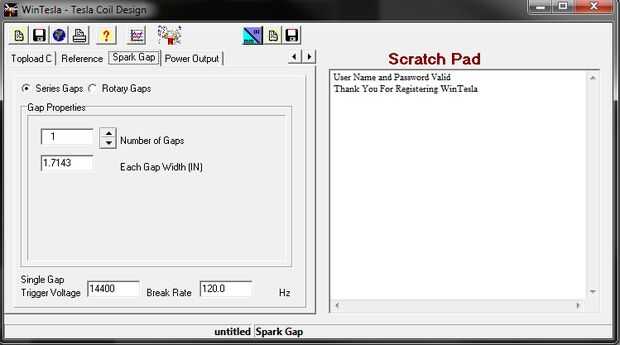

WinTesla está en classictesla.com. Era difícil de encontrar y es bastante antigua. Pero puede hacer mucho. Si se busca, asegúrese de incluir "-Nokia" en su búsqueda, ya que hay un programa para el desbloqueo (tal vez robado) teléfonos Nokia con el mismo nombre, y usted no quiere que.

También sugiero que usted lee sobre bobinas de Tesla en Wikipedia y este lugar: http://www.tezla.com/tesla/coilers.htm
Está lleno de enlaces que todavía tengo que explorar, tenía demasiada información sobre bobinas de Tesla para mirarlos todos.

Al final, usted necesita tomar decisiones y palo con ellos. Como secundaria diámetro diámetro principal y un par otros. No hay ningún "programa mágico" que simplemente haga clic en un botón y se le alimentan las dimensiones y especificaciones. Todo de todas las calculadoras y las ecuaciones que hay trata de resolver por una variable cuando otra.

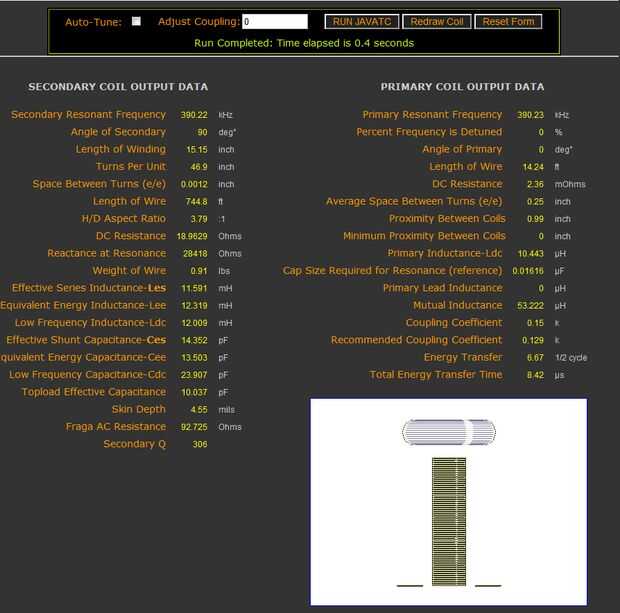

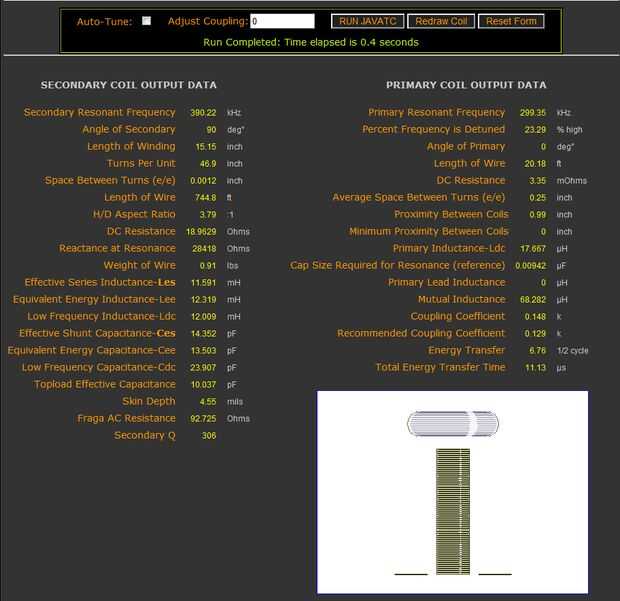

Las tres últimas imágenes son de TC de JAVA. Después de encontrar sus dimensiones, se usa para "probar" y sintonizar la bobina antes de siquiera comprar las piezas para construirlo. Encontró que era inexacto y tuvo que añadir 10' más en mi bobina primaria. El programa se congela mucho, por ser una aplicación java en un navegador web haciendo números enormes, pero sólo tienes que tratar con él, como sé de ningún otro programa de este tipo. Incluso dibuja su bobina a escala! De esa manera se puede saber si todas esas dimensiones número parecerá gracioso cuando traducido a la realidad.
