Paso 6: La bobina secundaria
He utilizado 800' de cable de imán de cobre AWG 24 que obtuve en Amazon por menos de $30. Hay lugares más baratos para conseguirlo, pero odio con tarjetas de crédito en línea y Amazonas tiene una opción de tarjeta de regalo. También usé la tubería de 4" PVC que conseguí en una tienda de hardware hace. Limpió antes de usarlo.
La forma.
La forma de esta bobina de Tesla serán diámetro PVC de 4" con una longitud de 19,15". La secundaria sí mismo sólo es 15,15". La extra 4" son para:
1" antes de la bobina secundaria, por lo que hay espacio para que encaje en la forma de tablero de partículas. Los otros 3" ir después de los devanados secundarios, antes de la toroide. Se trata de sólo algunos restos sala que pongo en al hacer las ecuaciones en caso de que las bobinas son un poco más. También pone más espacio entre el toroide y la bobina primaria.

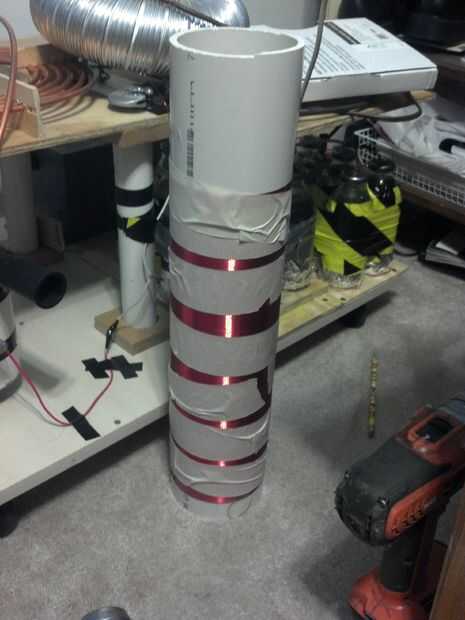

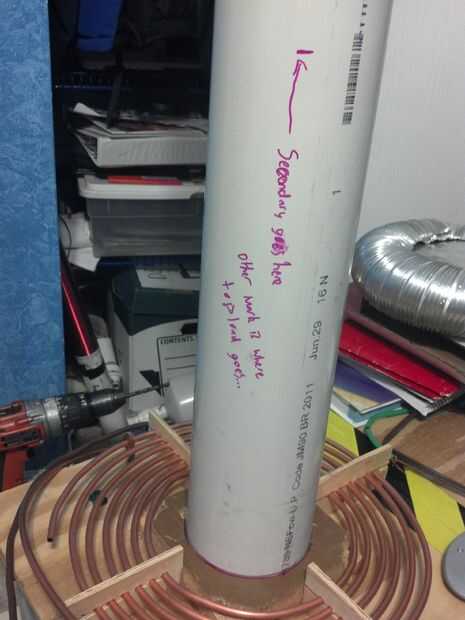

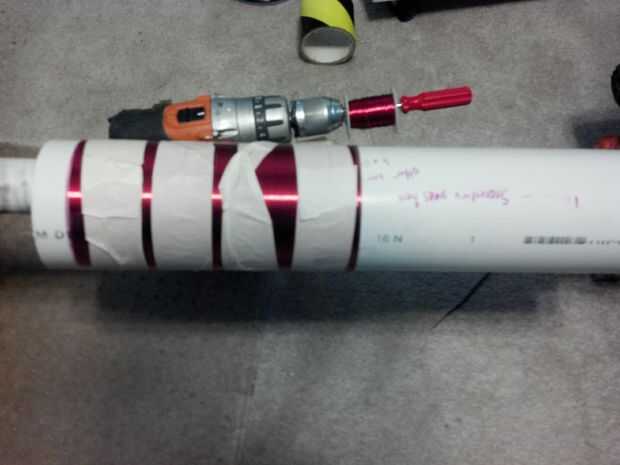

Así que empezar cortando un trozo de tubo de PVC de 4" a 19,15" de longitud (no tienes que ser exacta, sólo un poco más de 19"). Pegar en la base de tablero de partículas y trace una línea alrededor de la base, debe ser cerca de 1" de la parte inferior de la tubería. Ahora lo retire de la base. Apuntalar el tubo horizontalmente de manera que puede girar. Inicio de la bobina según el cuadro (hacia la derecha si se ve desde la parte superior de la bobina). Si lo desea, puede hacer un aparejo motorizado, pero prefiero encender la pipa, como sienta más en control de él. Poner cinta alrededor de la bobina, por lo que si se cae el cable, todo no relajarse.

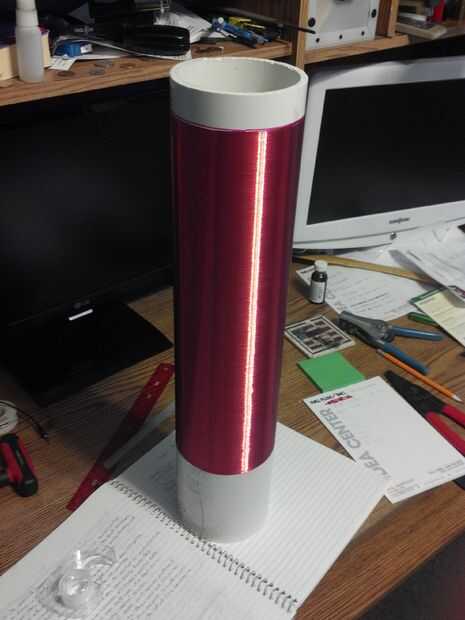

Después de completar los bobinados, puso cinco capas de esmalte sobre ella. Esto además aislar la bobina y evitar daños en el frágil hilo. Te sugiero pegar la base del tubo al base de tablero de partículas.
Este paso llevará unas horas. Encontrar algo de buena música, un buen bloque de tiempo cuando usted no estar ocupado, y un montón de su bebida favorita, que no quiere levantarse a la mitad de (puede, pero pierdes todos los bobinados más allá de la última pieza de la cinta).
