Paso 1: Las partes

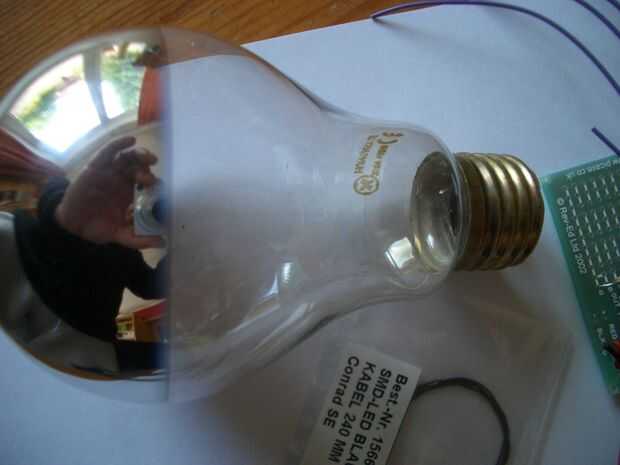

- Un bulbo (lo que nunca encontrará en su página de inicio)

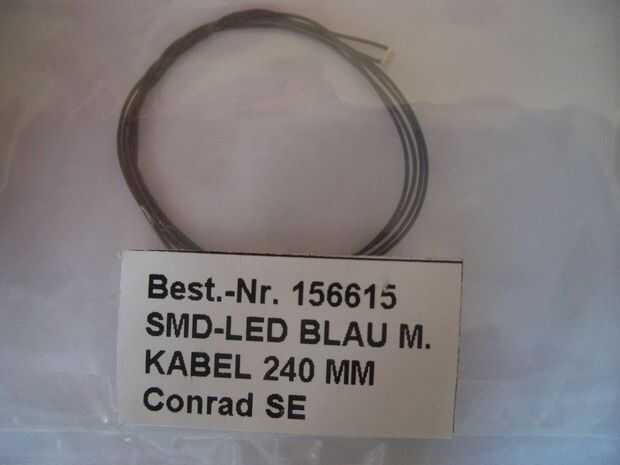

- Por cable LED´s SMD (yo usé 2xblue, 3xred y 4xgreen)
- Un PICAXE 08M kit de prototipo
- Un circuito Driver ULN 2803
- Un interruptor (encendido/apagado)
- 1 10 KOhm resistencia (como un desplegable para el pulsador, ver figura 3 más abajo)
- 9 resistencias de 220 ohmios para la LED´s
- Un pequeño trozo de un tubo de vidrio
- Arcilla de dos componentes
- Una pequeña caja de madera de su opción

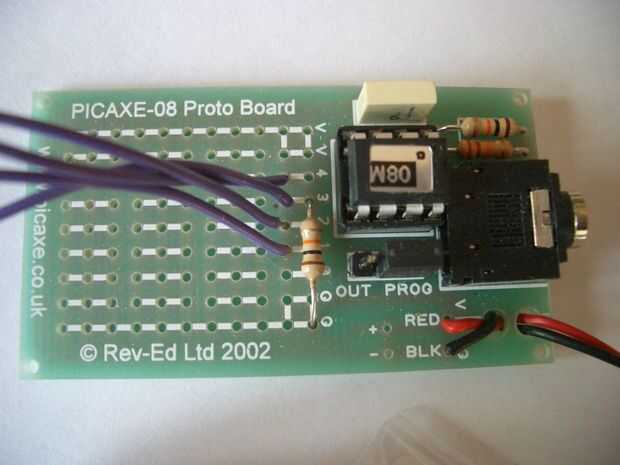

El tablero de prototipo PICAXE viene con todas las partes. Incluyendo:
- El PCB
- La toma para el cable de programación
- El cable de programación
- El chip
- 2 resistencias
- 1 condensador
- 1 clip de pilas
- 1 porta pilas
- Un CD con el software de programación
El kit ideal para un prototipado rápido
Usé tres pind para controlar la LED´s y uno de los pines para el botón.

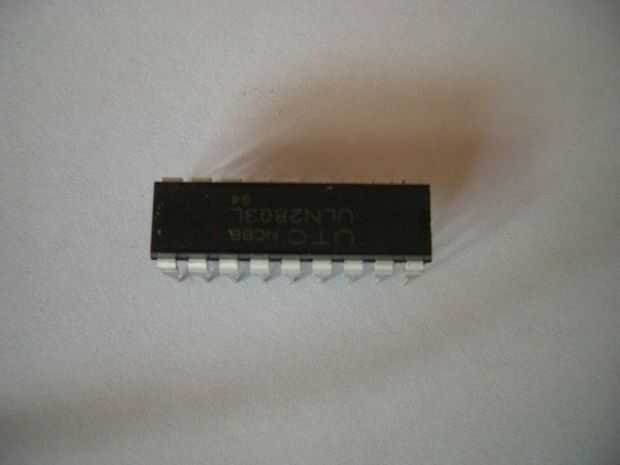

El ULN 2803 es un cghip de conductor con 8 controlador de Darlington. Ideal para conducir la LED´s,
No hay que preocuparte alrededor de transistores para construir circuitos de controlador.
