La bombilla mágica (4 / 5 paso)

Paso 4: Montaje juntos

Taladrar los agujeros para la bombilla, el interruptor y el pulsador.
Teñir o pintar el cuadro.

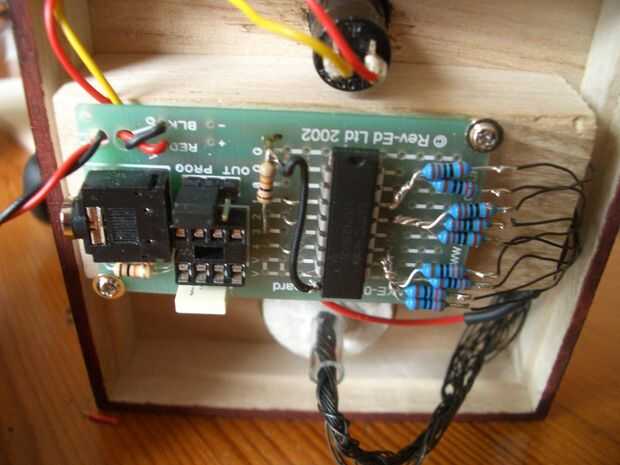

Luego coloque la placa dentro de la caja y cable todo juntos.
El circuito del conductor se ajusta en el PCB si quita tres patas de la misma y conecte el conector a tierra con un cable corto.
Ver imagen de abajo.

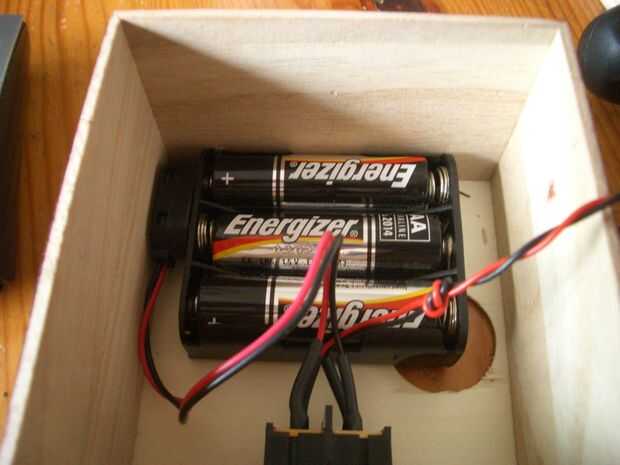

Coloque las baterías y la alimentación. Aún no tiene el chip PICAXE en lugar!

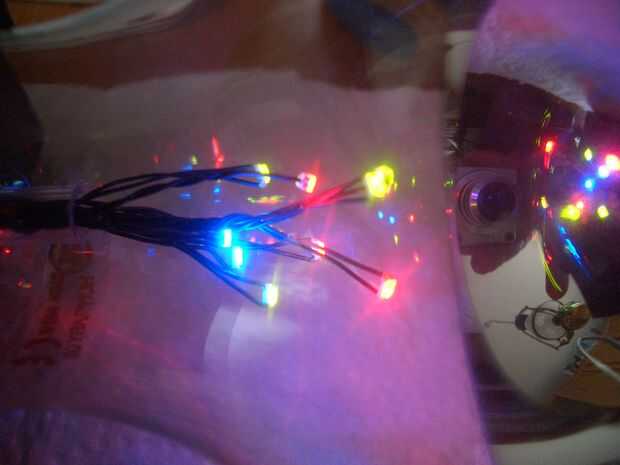

Conecte un cable + conector de las pilas y punta para introducir pernos del circuito controlador. El LED se encenderá.
Si el circuito controlador funciona correctamente, apague la unidad, inserte el chip y empezar a programar.
