La broma de teclado canto (6 / 9 paso)

Paso 6: Configuración de LED

Encontrar las tapas de la cerradura LED y localizar los pines positivos y negativos en el circuito. Usted puede hacer esto usando el comprobador de diodos en el multímetro de mano o mediante una pequeña batería y un par de cables para encender para arriba.

Pescados los alambres del elemento musical para arriba a través del teclado y el LED.

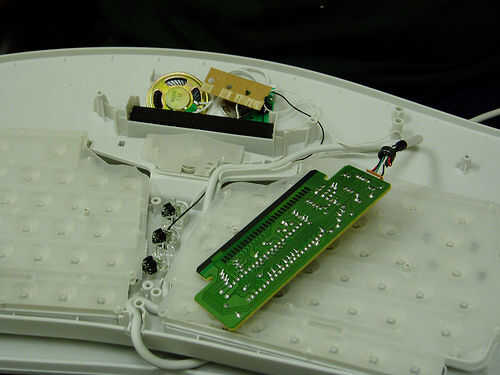

Suelde el cable desde el pasador central de transistor al pin LED positivo y el otro cable con el conector negativo. (la imagen es de un teclado ergo)

Si el LED no está conectado a la placa del circuito (como en la imagen) puede soldar los cables directamente a él. Ser rápido para evitar el sobrecalentamiento de lo LED. Sin embargo, la mayoría de los teclados tiene los LEDs conectados a un tablero de circuito. En este caso de la soldadura de los cables en el mismo punto en la parte inferior de la Junta donde el LED es soldado a.
