La caja de automatización dormitorio (10 / 26 paso)

Paso 10: Conectar el Sensor DHT11

Usted puede familiarizarse con la gama DHT de sensores de temperatura y humedad. Lo bueno de ellos que son muy baratos (alrededor de $2 cada uno) y puede medir temperatura y humedad. Hay muchos de ellos como dht11, dht21, dht22 etc. Utilizaré dht11. Aquí sólo se va utilizar para medir humedad como el lm35 puede proporcionar lecturas más precisas que el sensor de dht, sin embargo usted puede omitir el uso del lm35 si desea reducir el costo total. Con la ayuda de este sensor, un modo de sensor de humedad se agrega en este proyecto que puede utilizarse para ejecutar coditioners de aire de baja potencia o refrigeradores de habitación. Una situación viene a menudo al usar pantano durante mucho tiempo, el aire se convierte en excesivamente húmedo, provocando una sensación de viscosidad que reduce el efecto de enfriamiento. Este modo se puede utilizar para apagar el enfriador por cierto tiempo dar mejor refrigeración.

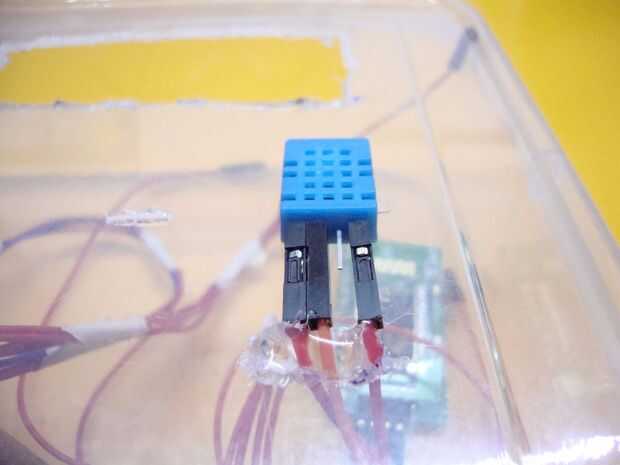

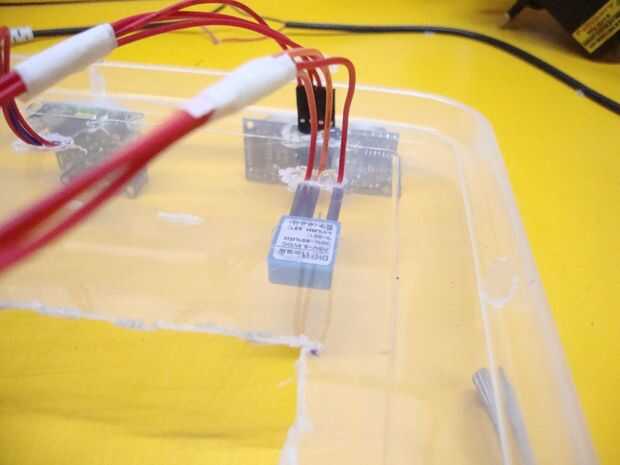

Conecte el sensor según el texto dado bajo. Subir el código dado a continuación con las mismas conexiones a tu arduino si desea comprobar el sensor si funciona o no. Mina pedí de amazon que funciona muy bien!

1. Pin 1 (Vcc)---5v de Arduino
2. 2 (a)---Arduino analógico patillas 4
3. PIN 3 (Nc)---No conectado
4. Pin 4 (Gnd)---gnd de Arduino
