La caja de automatización dormitorio (14 / 26 paso)

Paso 14: Conecte el Sensor de temperatura

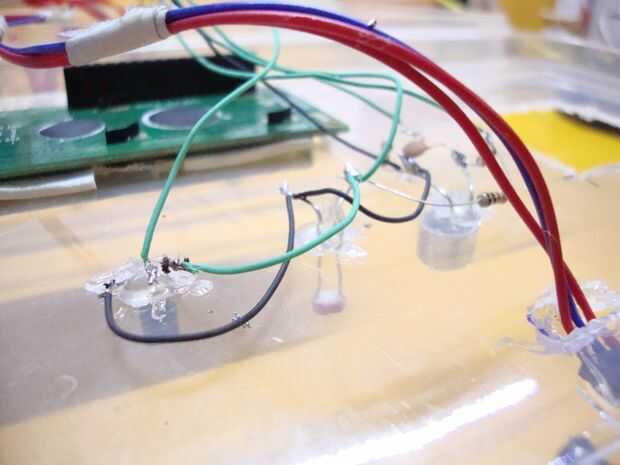

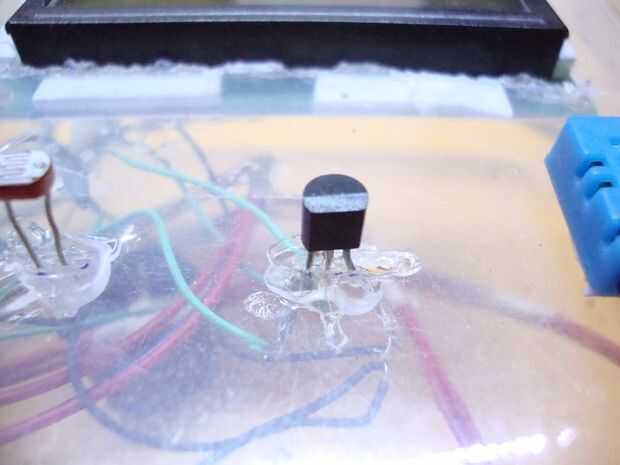

Como el nombre indica, este dispositivo se utiliza para medir la temperatura de los alrededores. En este proyecto lm35, se utiliza el sensor de temperatura más barato. Actúa dando una cierta tensión de salida que cambia con el cambio de temperatura. Las lecturas dadas por el sensor son ahora precisas para que esto puede usarse para el control de acondicionadores de aire de baja potencia, ventiladores de escritorio, de sala, estufas y otros aparatos. Al establecer el umbral de una cierta temperatura, el dispositivo se encenderá cuando la temperatura supera ese umbral de temperatura. Subir el código dado abajo a tu arduino para comprobar el sensor. Los siguientes son las conexiones del sensor de temperatura.

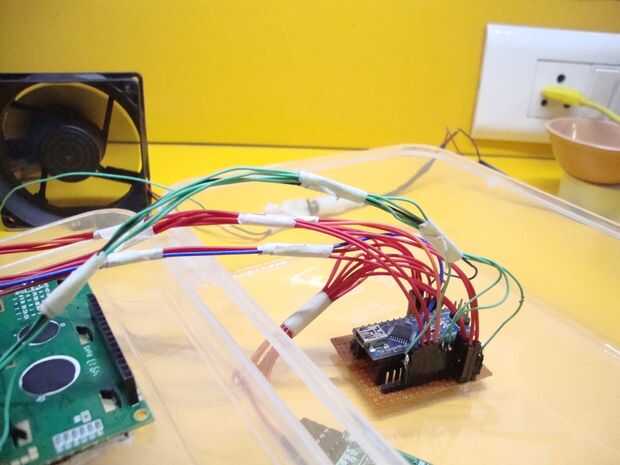

1. Pin 1 (Vcc)---5v de Arduino
2. Perno 2 (Vout)---pin analógico Arduino 0
3. PIN 3 (Gnd)---gnd de Arduino
