La caja de automatización dormitorio (16 / 26 paso)

Paso 16: Conecte el indicador LED

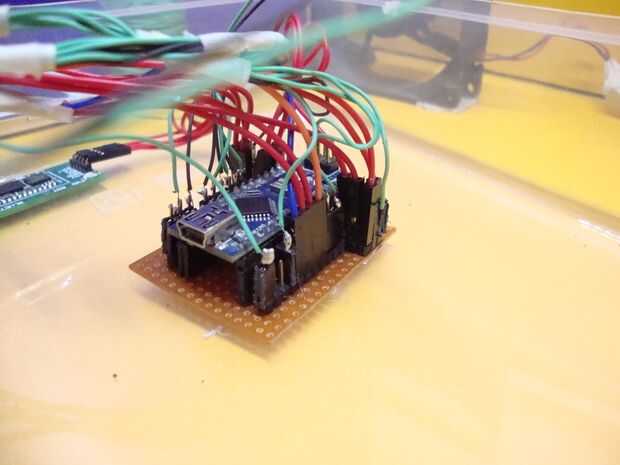

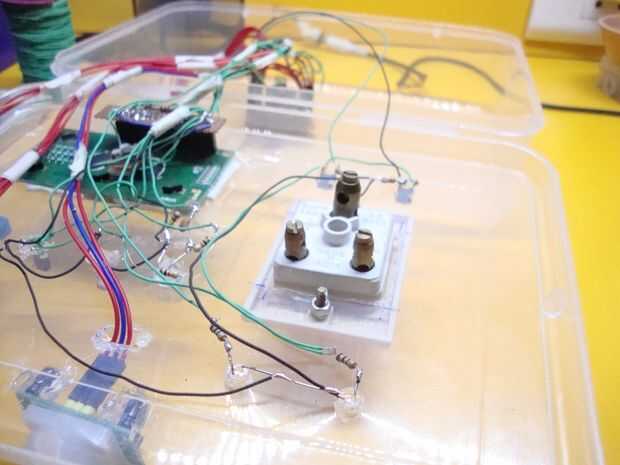

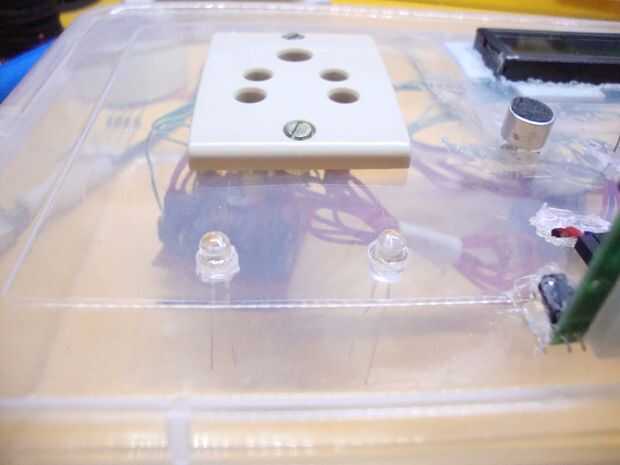

Se agrega dos indicadores LED de colores rojos y verdes. Verde indica si el dispositivo está encendido o apagado que significa que actúa como un indicador de potencia mientras que el rojo se dice que si el tomacorriente está activado o desactivado. Conectar de la siguiente manera. Es necesario agregar algunas resistencias limitantes actuales o los leds se queman debido a una corriente excesiva.

LED 1 (verde):

1. Negativo---Gnd de Arduino
2. Positiva a través de un resistor de 100 ohm---5v de Arduino

LED 2 (rojo):

1. Negativo---Gnd de Arduino
2. Positiva a través de un resistor de 100 ohm---pin digital de Arduino 13
