La caja de automatización dormitorio (19 / 26 paso)

Paso 19: Hacer la placa de relé

Relé es un dispositivo que tiene dos contactos que conectarse mutuamente cuando recibe una señal de baja potencia. En otras palabras, es un dispositivo usado para conectar dispositivos de alta potencia de una señal de baja potencia. Actúa como un interruptor que al detectar una señal lo cierra y lo abre cuando no se detecta ninguna corriente. Aquí se utiliza para cambiar la toma de corriente o apagar al recibir señales a través de arduino. El tipo de relé usado aquí tiene 5 terminales, de los cuales se utilizan sólo 4. Para obtener más información acerca de relés, visite la página de Wikipedia sobre relés.

Al elegir tu relé, asegúrese de que sus terminales de relé pueden llevar al menos 120-240v, corriente alterna de 5A. Cualquier relé con calificaciones por debajo de esto no se debe utilizar aquí. El voltaje de la bobina debe ser 12v máximo. Cualquier cosa abajo que debe trabajar aquí. Usé un 12v relé que usualmente tiene altos índices de audiencia así es conveniente para este proyecto. También asegúrese de que sólo utilice un SPDT o un relé SPST solamente.

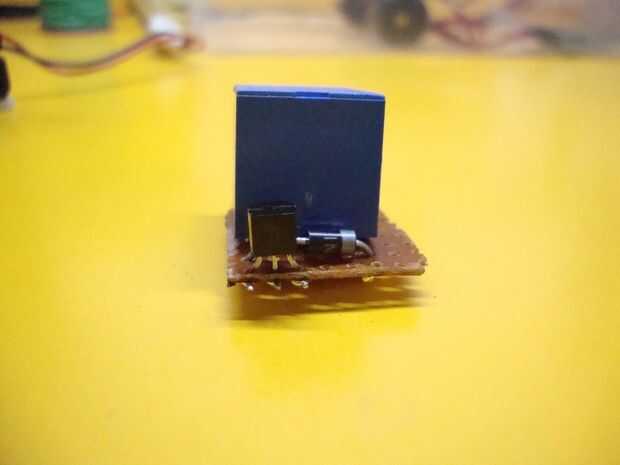

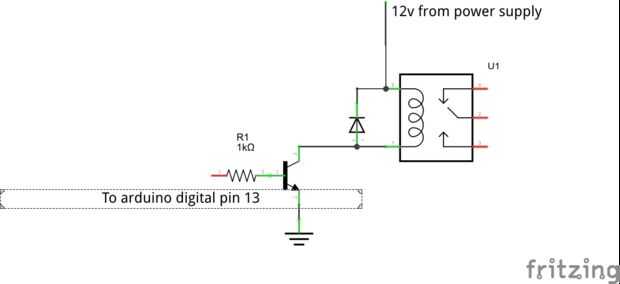

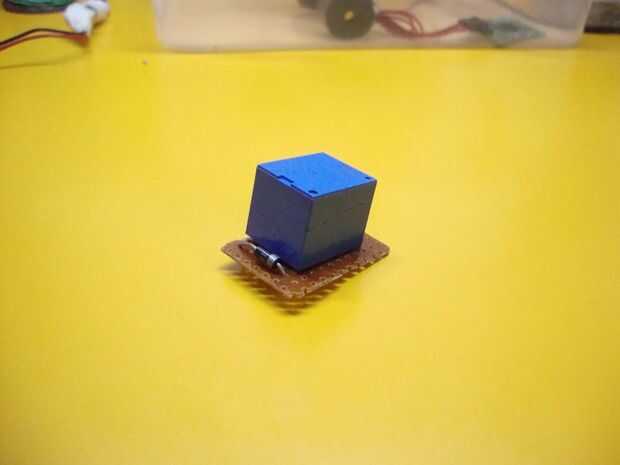

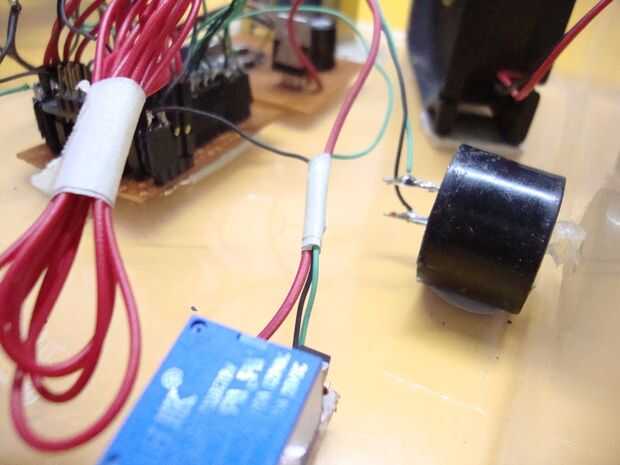

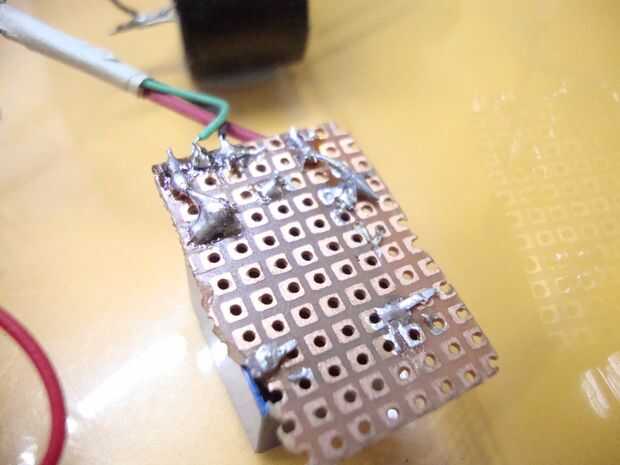

Hacer una placa de relé según el esquema dado anteriormente. Por ahora, no dejar la NC,, y terminales del relé desconectado del poste. Ellos se conectarán más tarde.
