La caja de automatización dormitorio (23 / 26 paso)

Paso 23: Conecte el enchufe y el enchufe

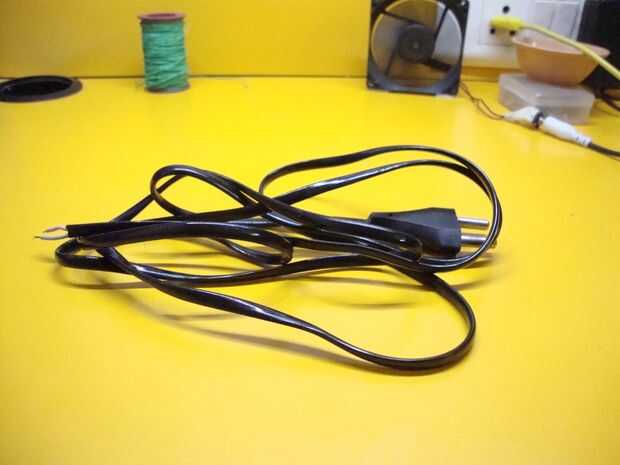

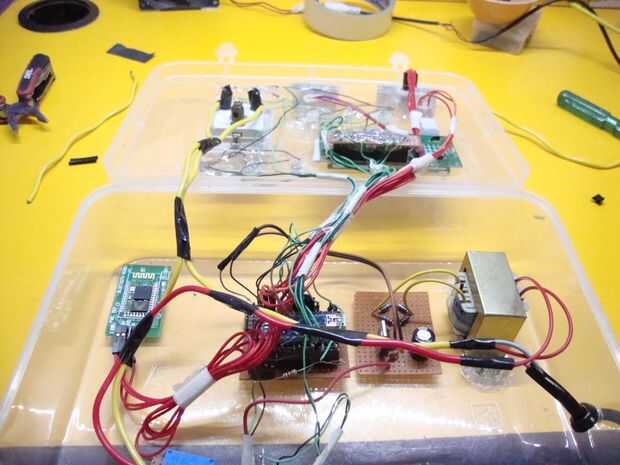

El último paso para completar la configuración de hardware de este proyecto es para conectar un enchufe a la alimentación y para conectar la salida a través de relé.

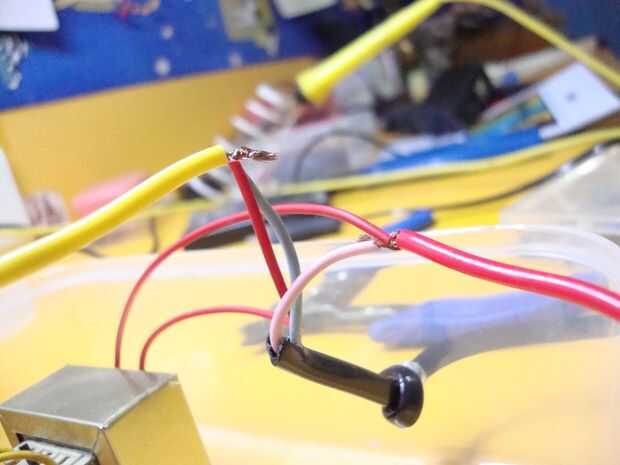

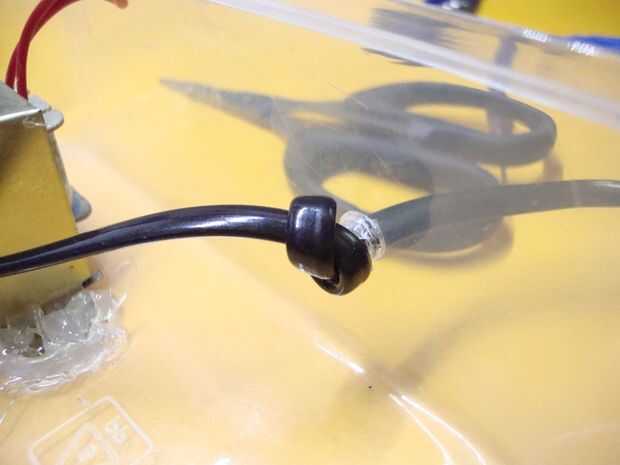

Para esto, primero hacer un pequeño agujero en la caja para el cable de enchufe pasar a través. Pasar el canal de cable de la caja y hacer un pequeño nudo dentro de la caja para que no salgan el cable de tracción. Ahora Conecte ambos los alambres del cable al transformador en cualquier manera.

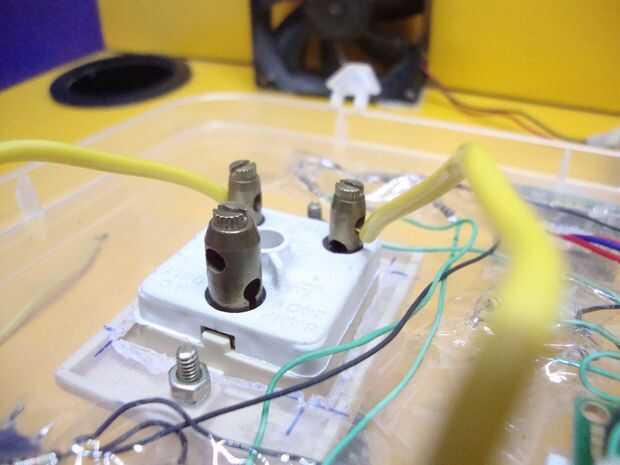

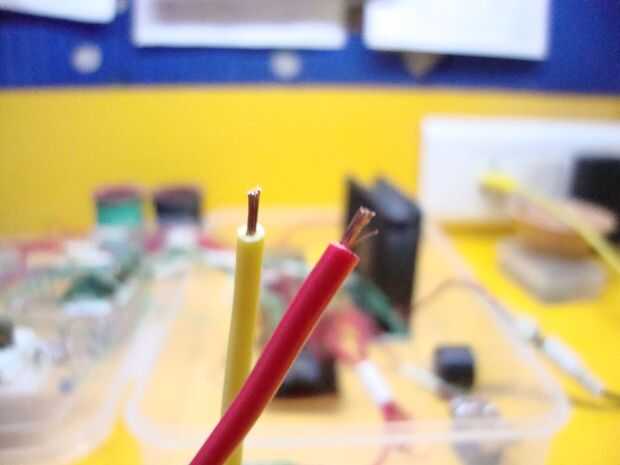

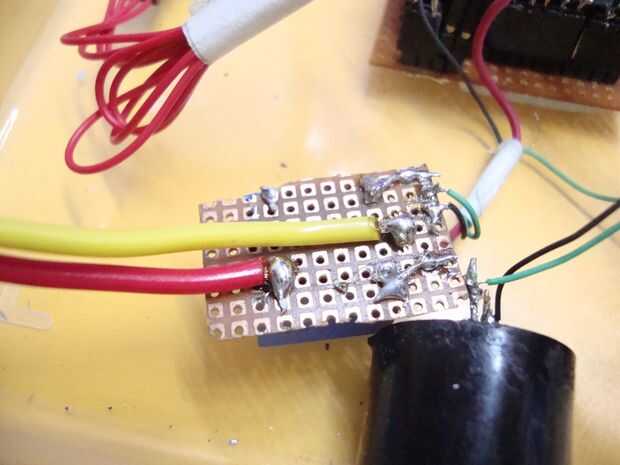

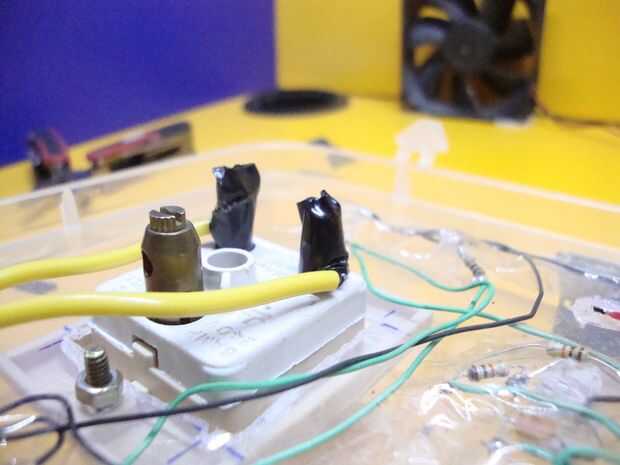

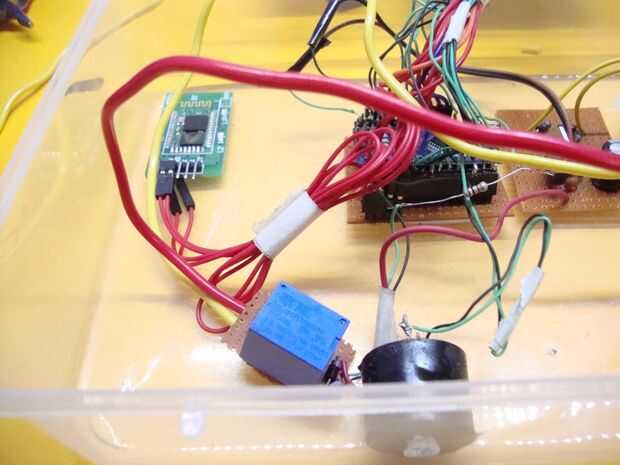

Utilice un cable grueso para conectar a la toma de corriente. Conecte un cable al cable del enchufe. Conecte la otra parte del mismo alambre al contacto NO del relé. Conecte el contacto de polos del relé a uno de los terminales del toma de corriente. Ahora toma un cable y conectar una parte de ella a la izquierda hacia fuera cable de la clavija y la otra parte al leftout terminal de la toma de corriente. Deje el terminal de tierra del enchufe permanecen desconectadas. Consulte el diagrama esquemático arriba para referencia
