La caja de automatización dormitorio (2 / 26 paso)

Paso 2: Piezas y herramientas

Las siguientes piezas y herramientas necesarios para hacer este proyecto. El costo total del proyecto es aproximadamente $50 o 3000 INR. Las partes pueden obtenerse de su tienda de hobby local o en tiendas online.


PARTES:

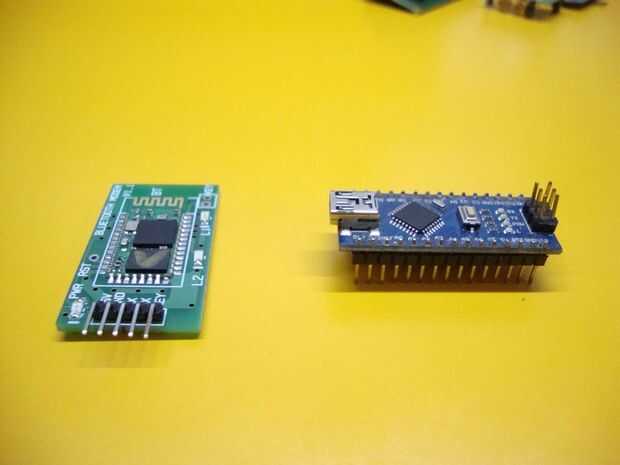

  • 1 nano x Arduino (Enlace de Ebay)

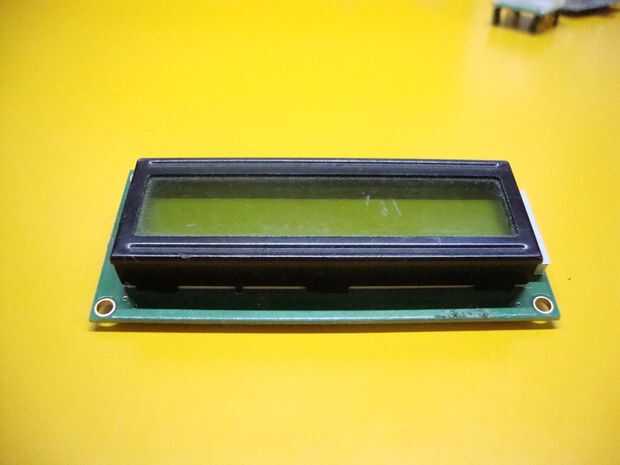

  • 1 x pantalla de cristal líquido (16 x 2) (Ebay Link)
  • 1 x DHT11 sensor temperatura y humedad (Enlace de Ebay)
  • 1 x sensor de temperatura (LM35) (Enlace de Ebay)

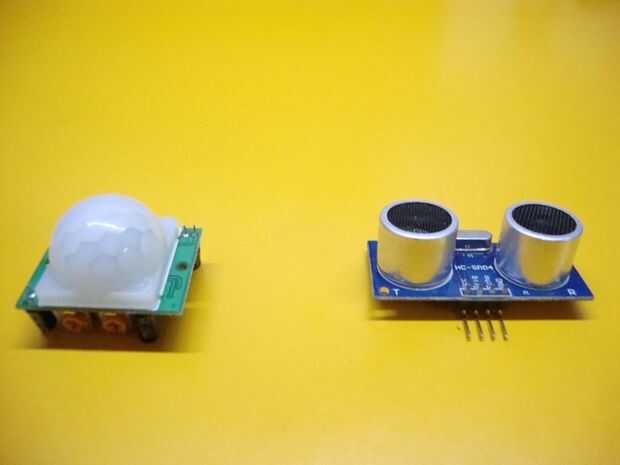

  • 1 x sensor de distancia ultrasónico (HC-SR04) (Enlace de Ebay)

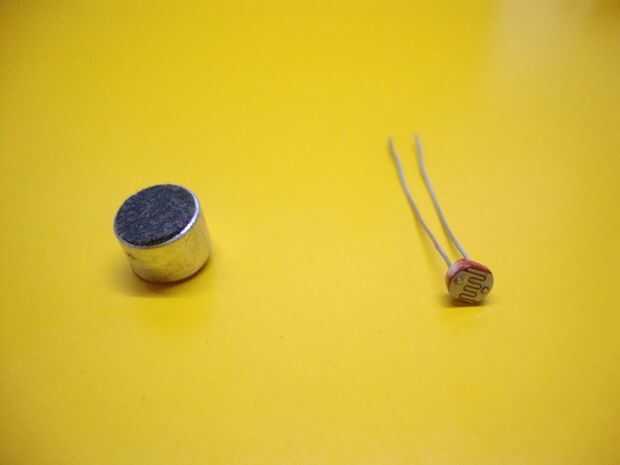

  • 1 x LDR (resistor dependiente de luz) (Enlace de Ebay)
  • 1 x micrófono de Electret (Enlace de Ebay)
  • 1 módulo x Bluetooth (HC-05) (Enlace de Ebay)
  • 1 x 12v SPST o relé SPDT (7A) (Enlace de Ebay)
  • 2 x bc547 o 2n3904 o el 2n2222 Transistor

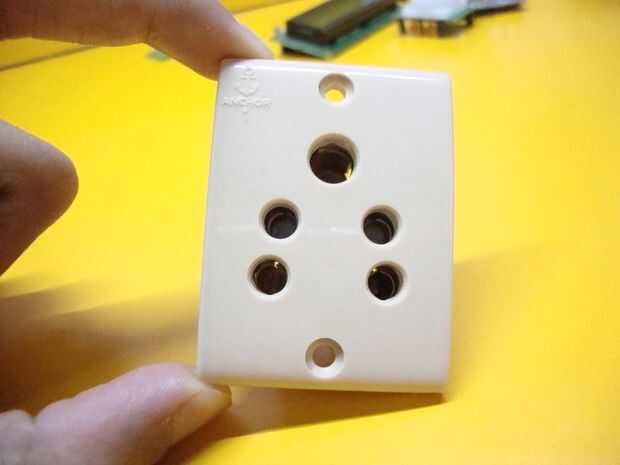

  • 1 x enchufe

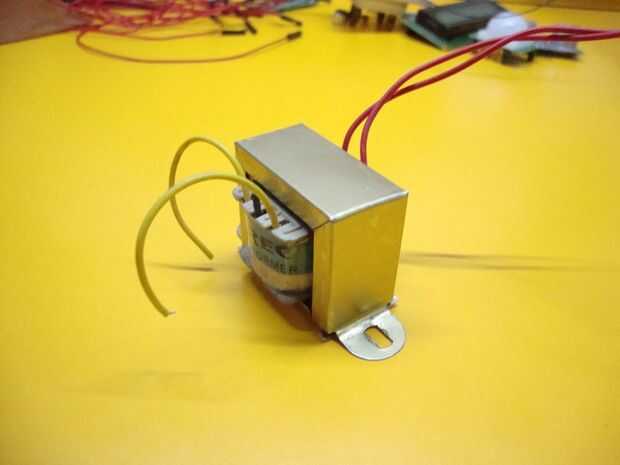

  • 1 x 240v - 12v AC paso transformador
  • 1 x cable de alimentación
  • 3 x botones momentáneos
  • resistencias de 2 x 10K
  • resistencia de 1 x 1K
  • 5 diodos x - In4007 o 1n4001 o 1n4148
  • 1 x 7805 regulador de voltaje
  • Condensador de 470uf x 1
  • condensadores cerámicos de 0.1uf x 2
  • 2 x LEDs
  • resistencias de ohm 2 x 100
  • 1 x timbre

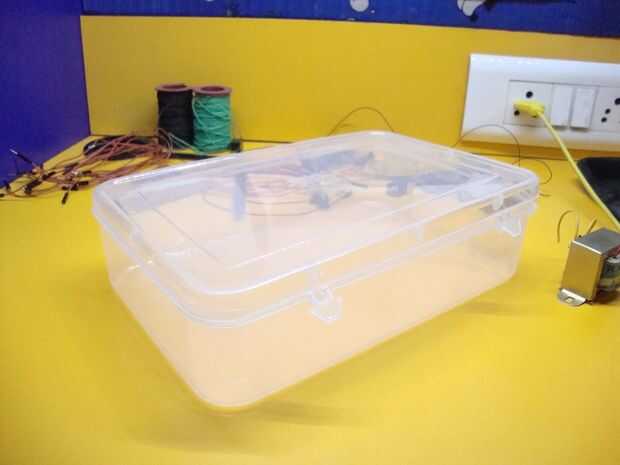

  • Proyecto recinto

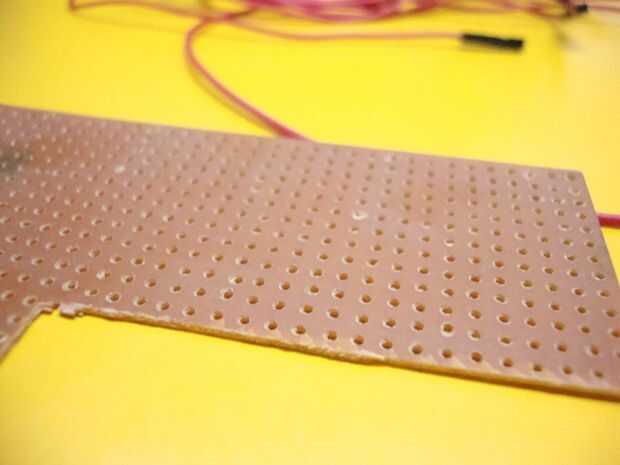

  • Perfboard

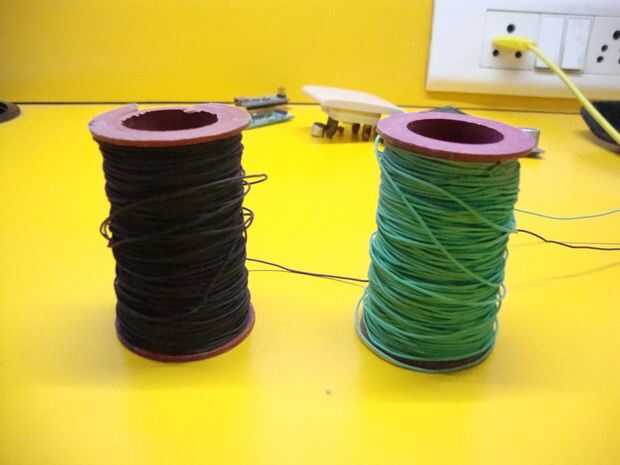

  • Cable de arco iris
  • Cable grueso

HERRAMIENTAS:

  • Soldadura de hierro
  • Alambre de soldadura
  • Pistola de pegamento caliente w/pegamento pega
  • Cortador/pelador de cables
  • Pinzas
  • Taladro
  • Cinta de doble cara
