Paso 5: Hacer una fuente de alimentación

Esta es la parte más importante del proyecto. Puesto que el proyecto tiene una toma de corriente de CA que sólo puede ser alimentada a través de una salida de CA que viene en tu casa. Así que tienes que tener un enchufe externo que hay que poner una toma de corriente de CA. Esto hace que el dispositivo portátil no pero hay no hay solución adecuada para esto. Poner un inversor será el doble del tamaño de la caja y le hacen el peso diez veces tan es no la solución adecuada.

Otra cosa es para todas las otras cosas como el módulo de bt de arduino, lcd y todos los sensores. Este es un proyecto de automatización del hogar que debe ser capaz de funcionar durante días, meses y hasta años! Así alimentar todas estas partes sobrantes con la batería hará correr máximo por un día o dos. Puesto que tenemos una salida de corriente alterna conectada al dispositivo, sólo podremos potencia todas las cosas que pueden hacer funcionar para siempre.

Pero no es seguro alimentar el proyecto con 120v o 240v (no incluso pensar en intentarlo, soplará para arriba todos sus sensores y arduino). Para que sea trabajo, necesitamos un convertidor que convierte que 120 o 240v ac a estable y seguro 5-12v dc. Para esto que usted necesita para hacer una potencia de la fuente convertirá la corriente.

Un convertidor ac-dc compone de dos partes - el transformador y el rectificador de puente. El transformador reduce el voltaje a un valor seguro y puentes rectificadores convierten la corriente ac a dc. En este proyecto he añadido un regulador de voltaje que es opcional, pero hace su arduino seguro de voltajes inestables por el puente rectificador. Mientras que elija el transformador tenga en cuenta la clasificación de la tuya. Si vives en un país que da 120v como la salida de alimentación de CA, use un transformador de 120v-6v o 12v 120v. Por otro lado si salida de alimentación de CA de su país 240v use un 240v-6v o 12v de 240v. No use ningún otro tipo de transformador.

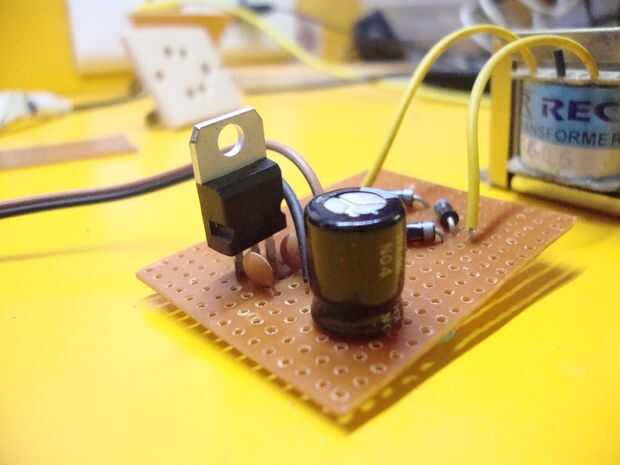

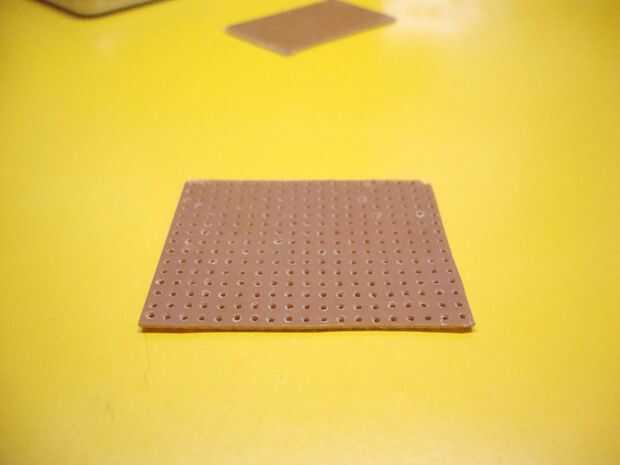

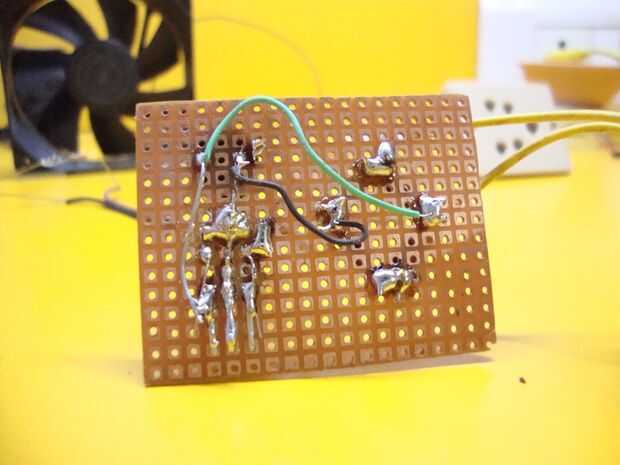

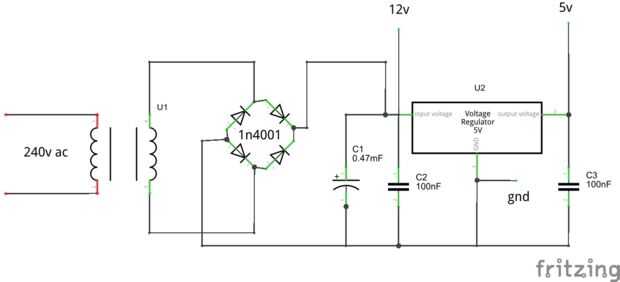

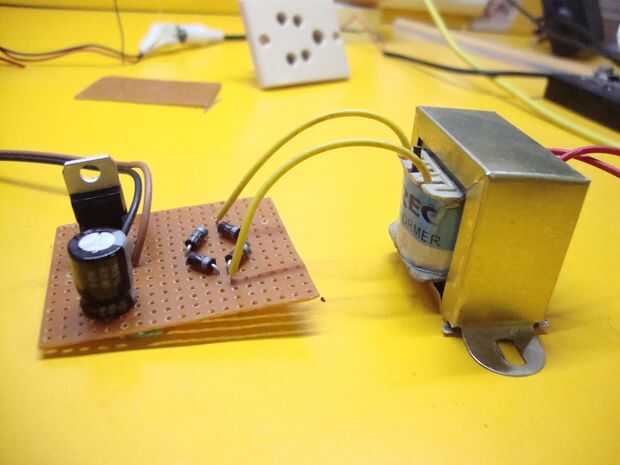

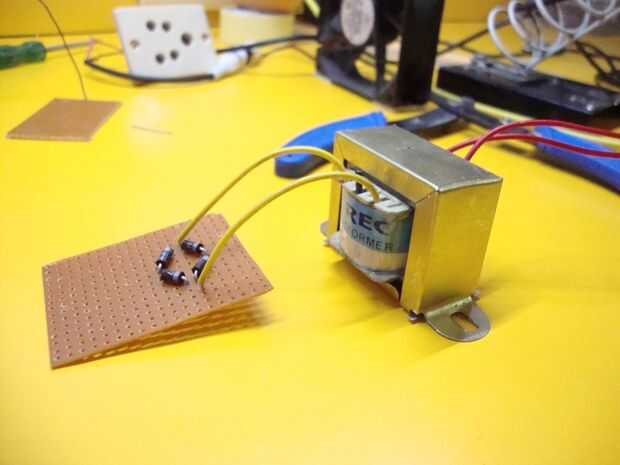

La soldadura de las piezas en un perfboard según el esquema dado anteriormente. Conecte un cable de alimentación a los cables de la bobina primaria de su transformador y enchúfelo en una toma de corriente de CA. Asegúrese de que usted Identifique correctamente las bobinas primarias y secundarias de su transformador. Conectar de forma incorrecta puede causar problemas graves. Extraer tres cables de la fuente de alimentación-gnd, 12v, 5v. Comprobar con un multímetro si su fuente está funcionando o no. Usted también puede conectar y conducido a comprobarlo.

Nota: (1): Si no tienes confianza cuando trabajan con corriente alterna o nunca lo hizo antes, tomar la ayuda de un experto antes de hacer algo o comprar una fuente de alimentación preparadas. Si hiciste algo mal, usted puede conseguir un choque eléctrico resultante lesiones graves incluso la muerte. Si tal cosa sucede, estoy no se responsabiliza en modo alguno.

(2): transformador no convierte corriente ac a dc. Sólo reduce la tensión manteniendo el tipo de voltaje CA todavía. Un transformador no funciona en corriente continua.
