La caja de automatización dormitorio (7 / 26 paso)

Paso 7: Conectar el módulo de Bluetooth

Cada sistema de automatización del hogar es incompleta sin conectividad inalámbrica con el usuario y el dispositivo. Sin embargo en este proyecto, la mayoría de los ajustes se hace manualmente pulsando algunos botones, opté por Bluetooth para la conectividad. No usar WiFi o Ethernet para este proyecto ya que no hay ningún uso importante de conectividad por lo que no es necesario para la conectividad de largo alcance. La función de Bluetooth aquí es no saber lo que está sucediendo en el aparato y alrededor usando el monitor serie.

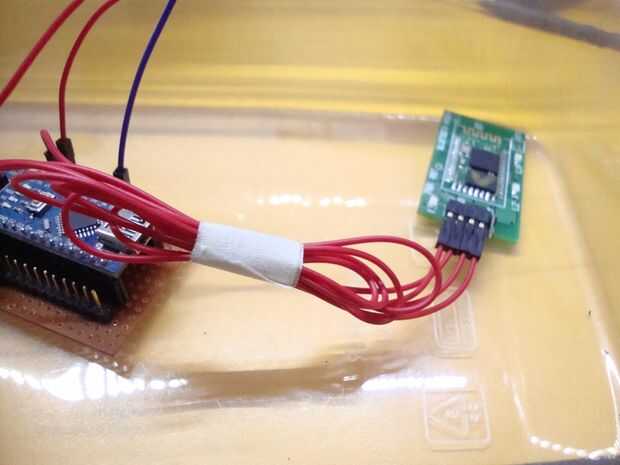

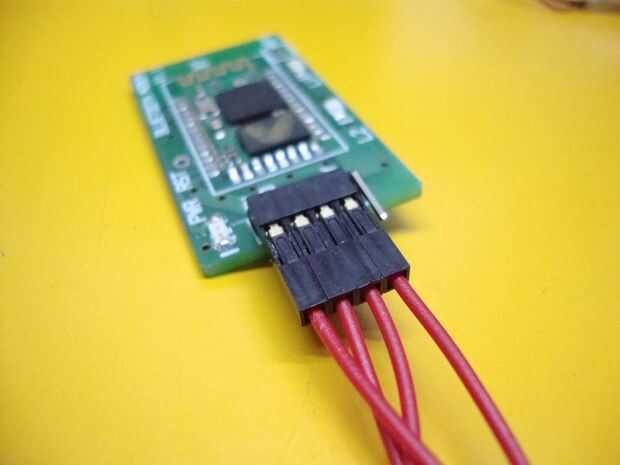

El módulo de Bluetooth utilizado aquí es el más comúnmente utilizado hc-05. También puede utilizar hc-06 o jy-mcu. Todos ellos proporcionan una gama of.around 10-15m. Conecte según la siguientes-

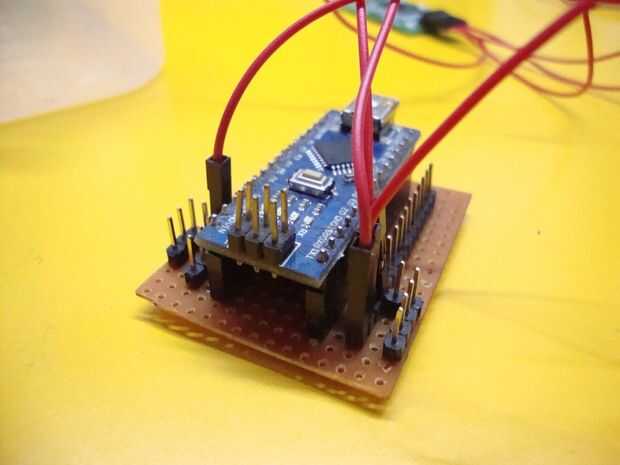

1. VCC---Arduino 3.3v o 5v (según el módulo)
2. GND---Gnd de Arduino
3. Tx---Rx Arduino
4. Rx---Tx del Arduino
