La caja de automatización dormitorio (8 / 26 paso)

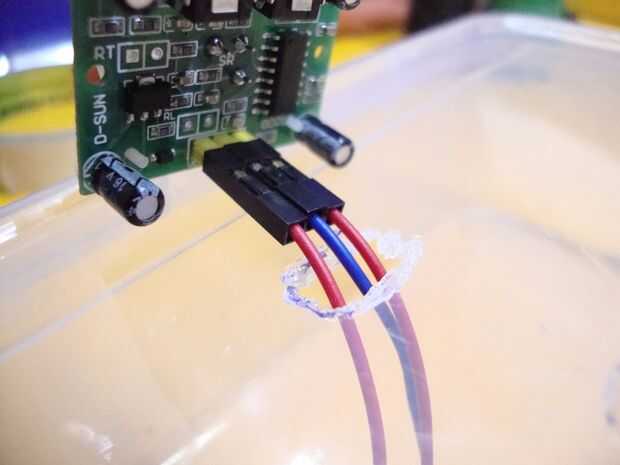

Paso 8: Conecte el Sensor de movimiento PIR

Sensor de movimiento PIR es un dispositivo que puede detectar el movimiento de un ser humano hasta una distancia de 6 m. PIR significa infrarrojo pasivo. Trabaja en el principio de que cada ser humano emite una radiación de cierta longitud de onda. El sensor detecta las radiaciones y da una salida alta cuando se detecta un movimiento. Así que aquí cuando se mueva la mano frente a ella, la salida se conseguir encendida. También se utiliza en modo de seguridad al detectar movimiento en la noche. Conecte el sensor según el texto dado a continuación para verificar el sensor, cargar el código dado abajo a tu arduino.

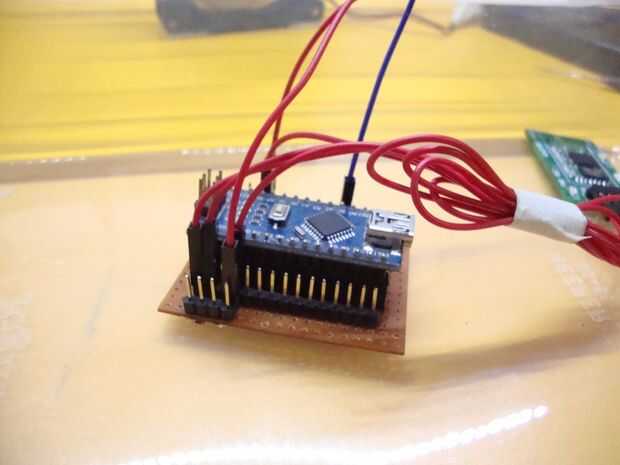

1. VCC---Arduino 5v
2. GND---Gnd de Arduino
3. Vout---Pin analógico Arduino 1
