Paso 2: Construir el escudo

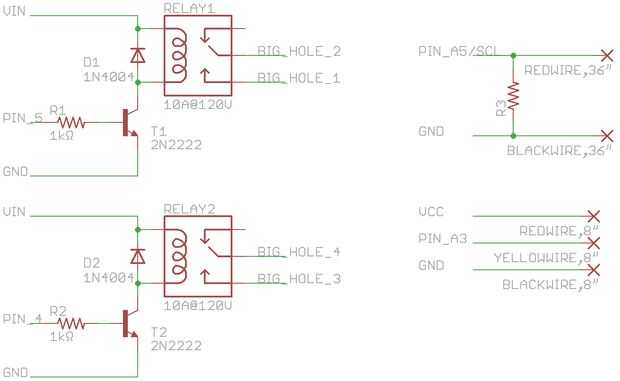

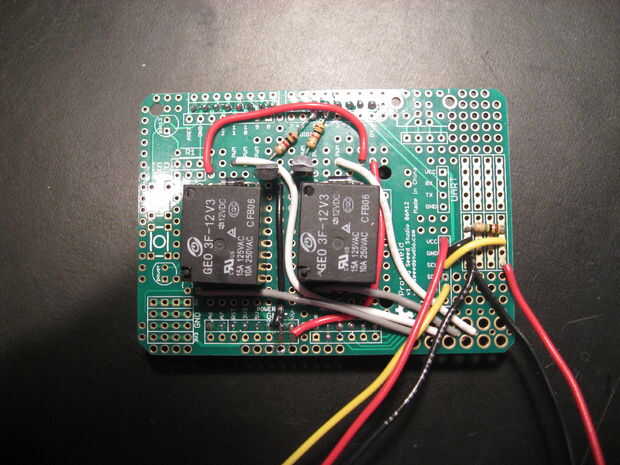

El esquema para el protoshield está a la izquierda. ¡ Construye! Es un ajuste apretado con los relés de grandes, así que usa mis fotos como referencia.
El conjunto de cables rojo, amarillo y negro son de 8" de largo. El conjunto de cables rojo y negro son de 36" de largo.

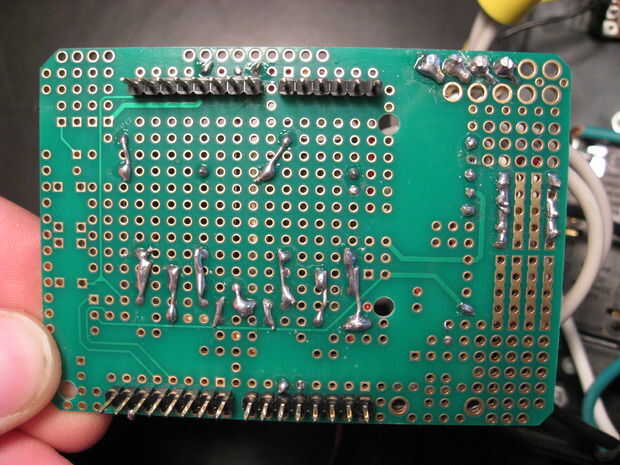

Paso crítico, no evidente! Debido a errores de diseño extremadamente mala en el protoshield Seeedstudio, debes soldarlo en las cabeceras ICSP para que funcione. De la soldadura en todas las cabeceras, incluyendo los encabezados de ICSP, primero, antes de agregar otros componentes. Cometí este error, por lo que algunas de mis fotos no tienen.
Relé de punta: Los pernos no están en una cuadrícula de 0,1", por lo que se necesita forzar el relevo en la Junta. Soldadura ICSP cabecera antes de los relés de. Expertos: Puede cortar el pin NC para hacerle la vida más fácil.
Instrucciones de soldaduras:
Reloj 0) un video sobre cómo soldar cosas a un perfboard de YouTube.
1) de la soldadura de los pines y cabeceras de ISP. Ajuste de prueba protoshield sobre Arduino.
2) revisa la parte posterior del paquete del relé. Se dará cuenta de que dos pines están conectados por una bobina y tres con el interruptor. El interruptor está conectado a un pin de forma predeterminada - éste se llama NC. Cuando se activa, se ajusta a otros pin - que uno se llama NO.
3) mermelada de los relés sobre el tablero, exactamente como en la foto, duro. Asegúrese de que todos los pernos a través de hacen al otro lado. Les de la soldadura utilizando gotas extras, extra grandes de soldadura.
4) Inserte los diodos 1N4004 en la Junta. Pernos de cada diodo deben ser justo al lado de los pernos de la bobina del relé respectivo. Cada diodo tiene una banda blanca - deben hacer frente a estos alejados uno del otro. Les de la soldadura en el lugar y puente en los pines de la bobina. Recortar las puntas.
5) Inserte los transistores 2N2222 en el tablero según el cuadro. Tenga en cuenta que eres hacia direcciones opuestas. Para aclarar, mantener el transistor con las piernas hacia abajo y el lado plano hacia usted. El eje izquierdo de cada uno debe estar al lado del diodo pin sin la raya blanca. Las patas derechas de cada uno deben estar al lado de uno. Las piernas medianas deben estar en sus propias filas. Soldar los transistores en su lugar la pierna izquierda en los diodos del puente y puente las piernas bien juntas. Recortar las patas.
6) Inserte una pierna de un resistor de 1kΩ adyacente a la media pata de un transistor. Inserte la otra pierna en 4 pines etiquetados en el escudo. Suelde la resistencia, puente de la pata del transistor y recortar las puntas. Repita con la resistencia, va desde la media pierna del otro transistor al Pin 5.
7) soldar el diodo 1MΩ para puentes dos filas de la zona de prototipos poco en la parte inferior derecha. Recortar las puntas.
8) soldar un cable corto a cualquier agujero en la misma fila brillante como la resistencia. El otro lado va al agujero cercano marcado GND.
9) otro cable corto para cualquier agujero en la misma fila que el otro lado de la resistencia de la soldadura. Al otro lado de la soldadura en el agujero marcado SCL. Dato curioso: SCL es Pin A5 en el Arduino.
10) encuentra dos agujeros, cada uno junto al lado de la raya de un diodo. Soldar un cable entre ellos y salvar a los diodos.
11) encontrar otro agujero junto al lado de la raya de un diodo. Soldar un cable allí y puente en el diodo. El otro lado con el agujero marcado VIN de la soldadura.
¿12) recuerdan cuando se sueldan las patas de los transistores uno al otro? Encontrar un hueco junto a las piernas y soldar un cable allí. Soldadura del otro lado para un agujero marcado GND.
13) soldar un alambre de cerca sin clavija de un relé y les puente de. Encontrar la zona con agujeros especialmente grandes. ¿Ver cómo cada agujero grande tiene un pequeño agujero junto a él? Suelde el otro extremo en el orificio de la izquierda, teniendo cuidado de no bloquear un gran agujero. No corte este hilo después de soldar.
14) soldar un cable cerca de la entrada de ese mismo relé. Puente a la entrada. Suelde el otro extremo en el próximo agujero pequeño en la zona con el agujero grande. No corte este hilo después de soldar.
15) Repita los pasos 13 y 14 para el otro relé.
16) tira un cable amarillo, 8" largo cada una, un negro y un rojo. Los colores son importantes. El rojo a un agujero marcado VCC, el negro un agujero marcado GND y el amarillo a un agujero marcado A3 de la soldadura.
17) tira un rojo y un cable negro, 36" largo cada una. Una vez más, los colores son importantes. Soldadura el rojo en la misma fila que la fila conectado a SCL y el negro a la otra fila que conectado a GND.
18) termine con el escudo de relé!
