Paso 7: Se atan todos juntos
Alambre para arriba

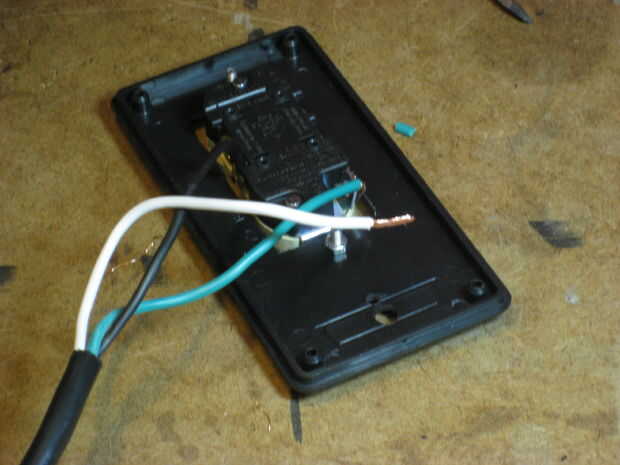

Afloje los tornillos en la salida.

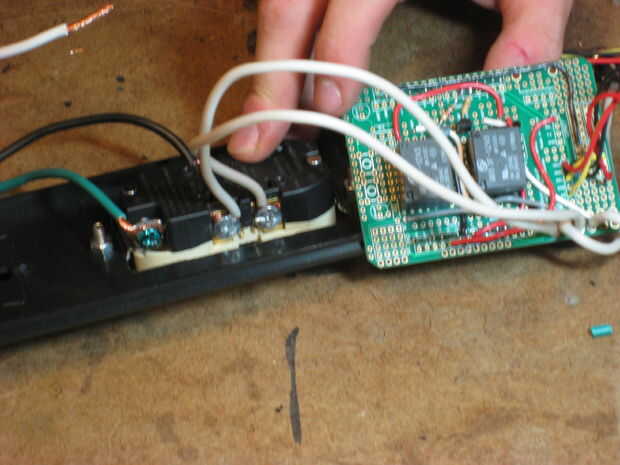

Envuelva el cable verde (tierra) del cable de 3/4 de la manera alrededor del tornillo de puesta a tierra del tomacorriente. Esta es una ficha pequeña al lado y es generalmente de color verde. Tornillo abajo apretado.
Envuelva el cable negro (vivo) 3/4 de la manera alrededor de uno de los tornillos en el lado caliente. Estos tornillos son de plata. Tornillo abajo apretado.
Envuelva cada cable de salida del escudo (#1 y #3 de izquierda a derecha) 3/4 de la manera alrededor de un tornillo en el lado blanco. Atornille los apretados.

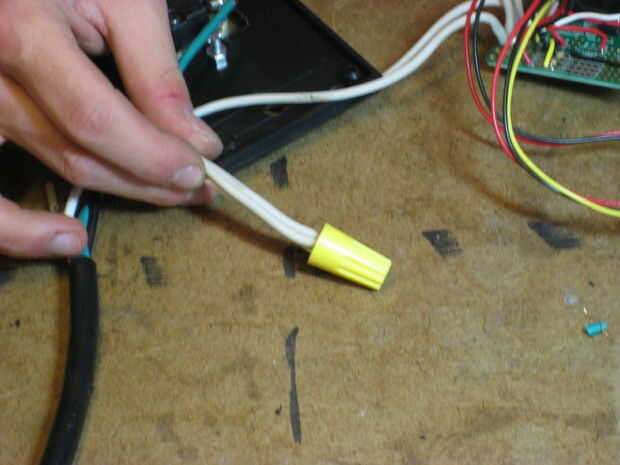

Tomar el alambre blanco del cable eléctrico y los dos cables de entrada de la pantalla (#2 y #4 de la izquierda) y gire hacia arriba. Atornille una tuerca de alambre en su lugar sobre el cobre expuesto.
Enchufes y clavijas y enchufes
Conecte el blindaje en el Arduino si usted no lo ha hecho.
Enchufe conector de alimentación de Arduino a la verruga de la pared.
Inserte el enchufe de 2,1 mm en su agujero, hilo de rosca en la tuerca y atornillar firmemente.

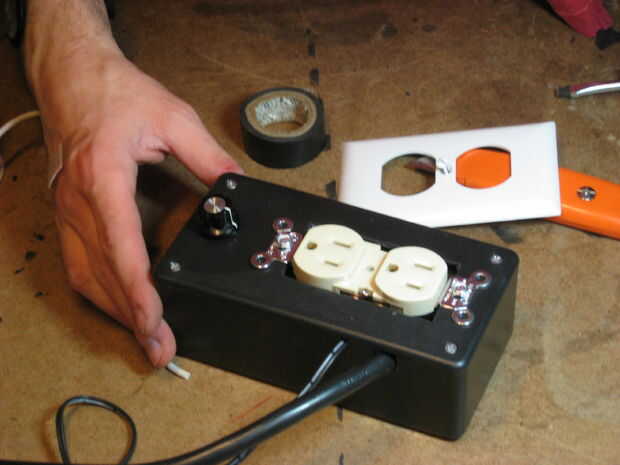

Introduzca la olla en su agujero, la rosca de la tuerca y encaje firmemente en su lugar. Para maximizar la salida de botín, rematar con una perilla.

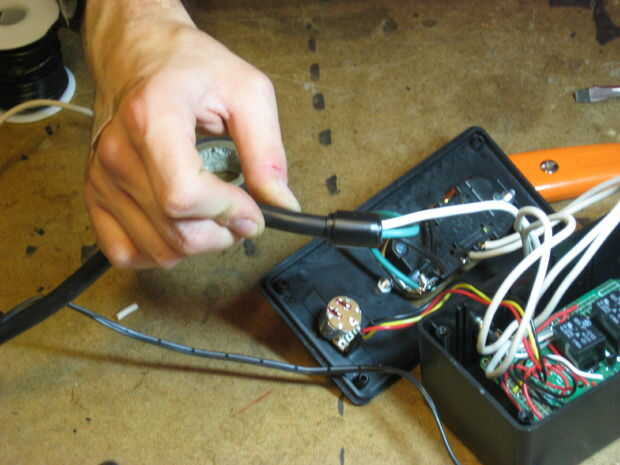

Viento unas vueltas de cinta aislante en el extremo del cable de alimentación hasta que es perceptiblemente más grueso. Esto evitará que se sacó.
Los toques

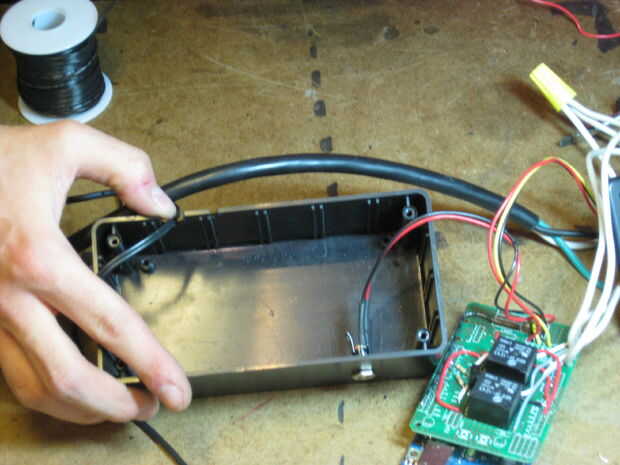

Meter todo dentro de la caja y el tornillo que cierre. Si no se cierra, intente buscar pedacitos desalineados o alambres que pueden ser reacomodados o acortados.

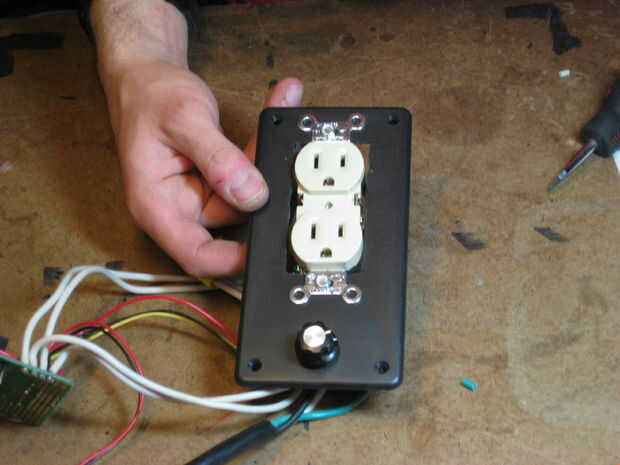

Tornillo en la placa de salida.

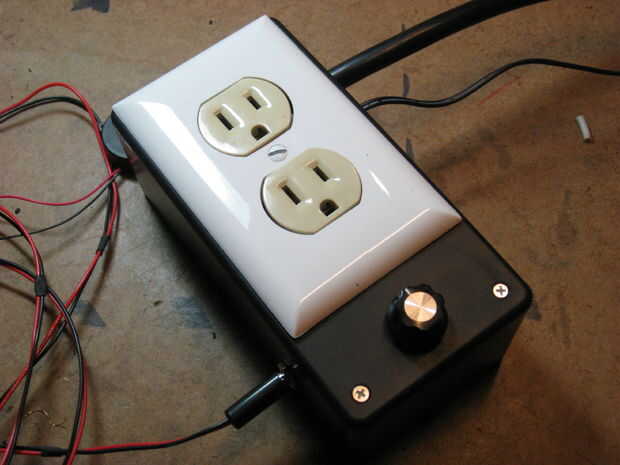

Conecte el sensor del golpe.
Usted mismo palmaditas en la espalda.
¡ Listo, bebé! Vamos a conseguir golpear!
