Paso 7: Soldadura y conectar los LEDs RGB

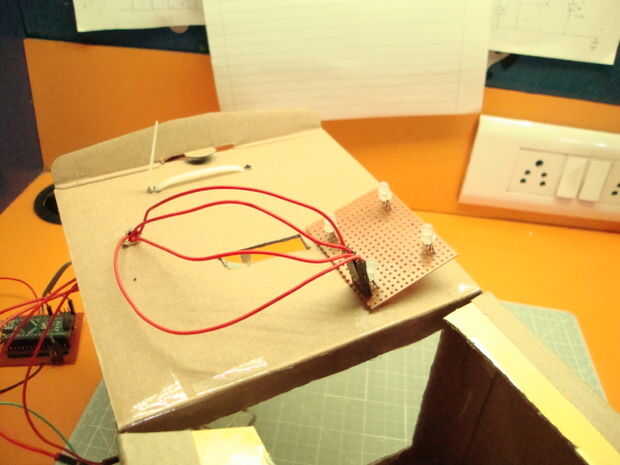

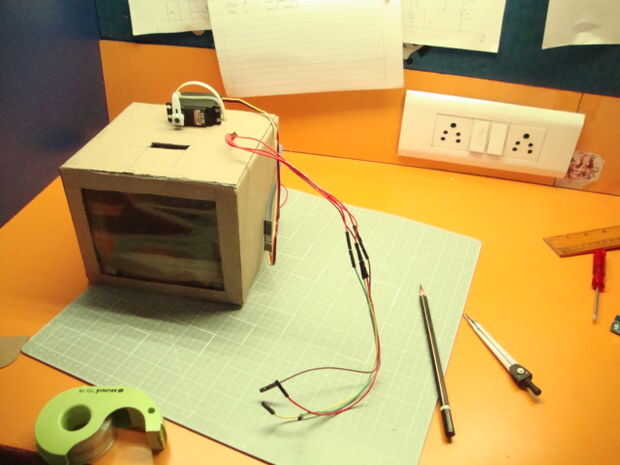

Algunos LED RGB se agregan dentro de la caja de cartón para brillar permanentemente y el flash cuando se agrega una moneda. Esto hace el cuadro parezca más fresco y agrega y función de impresionante. La luz, cuando se ilumina se convierte en visible a través de la parte delantera, parte transparente así visibilizar las monedas internas así. Ya que un LED sería demasiado tenue, usé 4 de ellos.

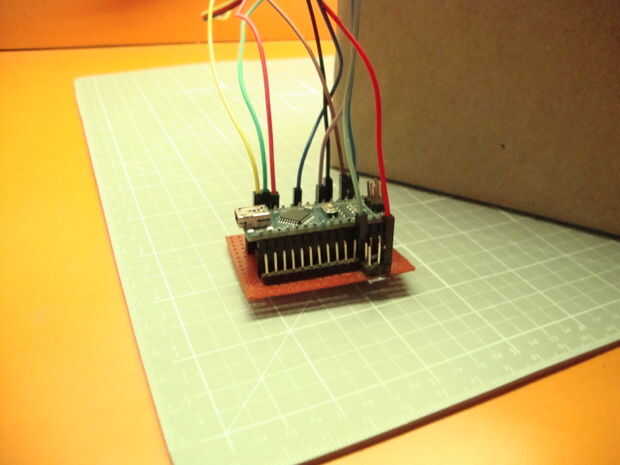

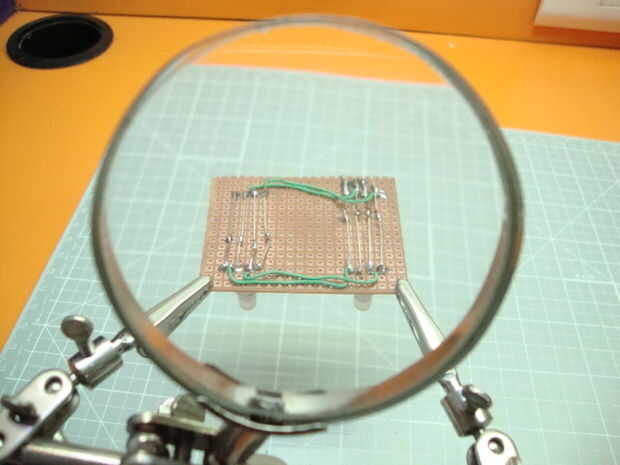

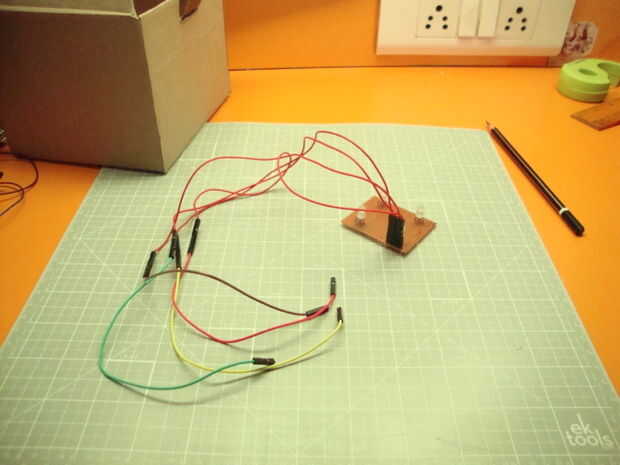

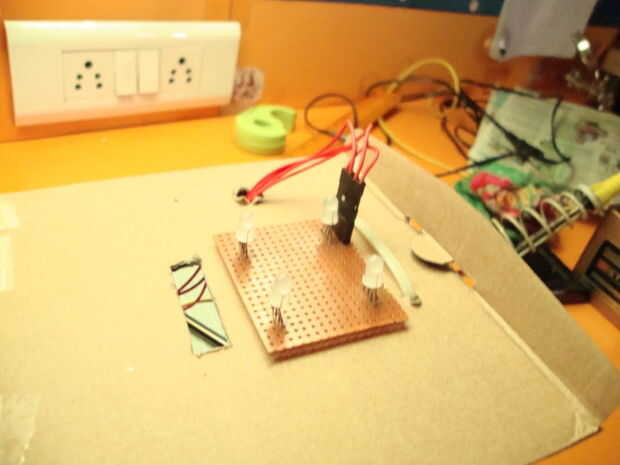

Soldar primero los cuatro LEDs a un pedazo de perfboard. Conecta las cuatro terminales de cada LED en paralelo. Tenga en cuenta que el tipo de LED utilizado aquí es cátodo común. A continuación, conectar los LEDs a arduino según la siguiente:
- Pin rojo para Arduino digital 9
- Verde pin Arduino digital 10
- Azul pin Arduino digital 11
- Cátodo (gnd) a Arduino Gnd
