Paso 8: Conecte el Sensor de ultrasonidos
El componente más importante, si este proyecto, este sensor de ultrasonidos detecta cuando una persona dona una moneda. Puesto que puede detectar la distancia, cuando la mano viene cerca de la ranura de la moneda, las distancias detectadas por el sensor se convierte mucho menos en comparación con antes cuando no había ningún obstáculo delante del sensor. Para el proyecto en particular, podemos decir que alguien donó algo cuando la distancia detectada por el detector se convierte en menos de 4cm.

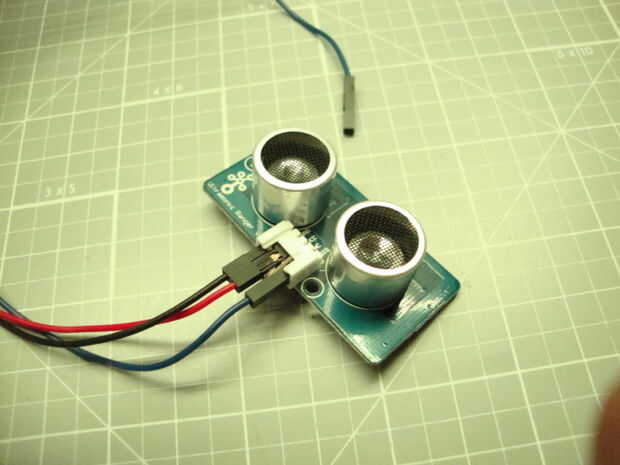

Tenga en cuenta que el sensor utilizado aquí es No HC-SR04 tipo (uno con cuatro pernos). He utilizado un sensor de ultrasonido Ping que tiene 3 pines conectados en vez de 4. También puede utilizar el uno anterior pero sólo con algunas modificaciones en el código. El sensor de tipo Ping puede dar una medición precisa a un ritmo más rápido de reacción. de todos modos, lo conecte según la siguientes:

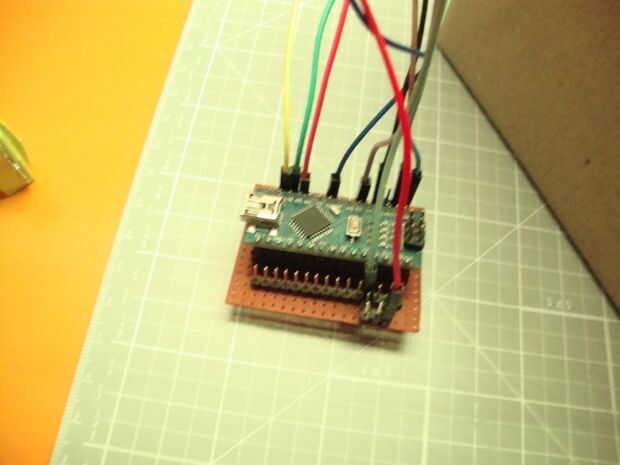

- Vcc de Sensor para Arduino 5v
- Gnd del Sensor para Arduino Gnd
- Señal de Sensor para Arduino Digital 6

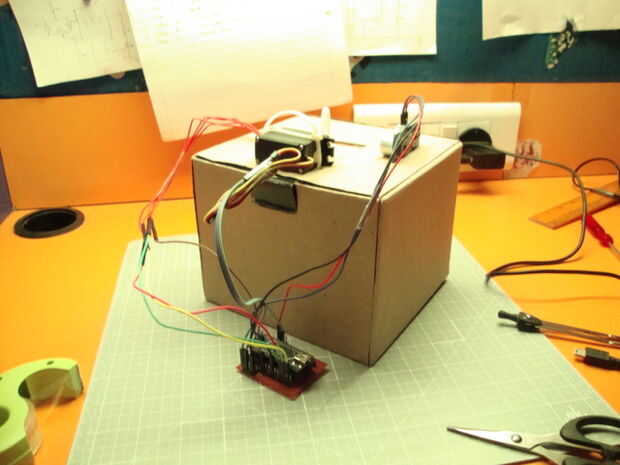

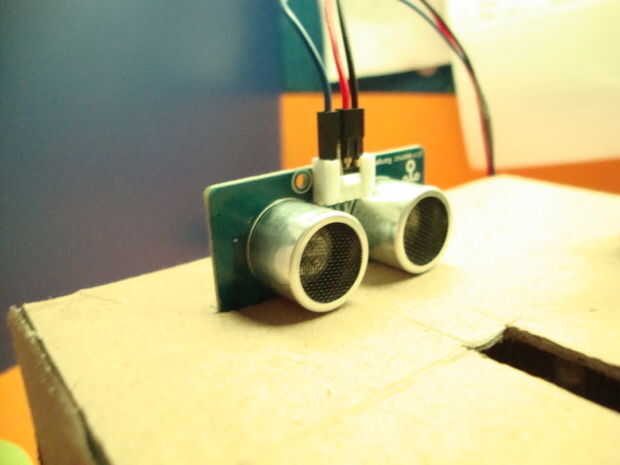

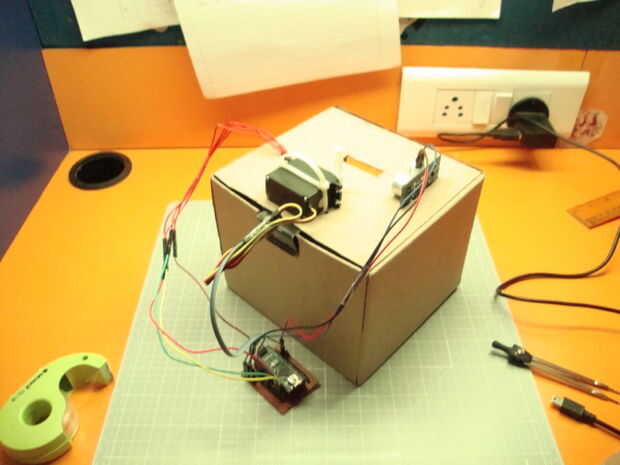

Por último, Monte el sensor a una distancia de aproximadamente 2-3 cm. Asegúrese de que el sensor no toca totalmente la base.
