Paso 7: Hacer e instalar las piezas de la tapa

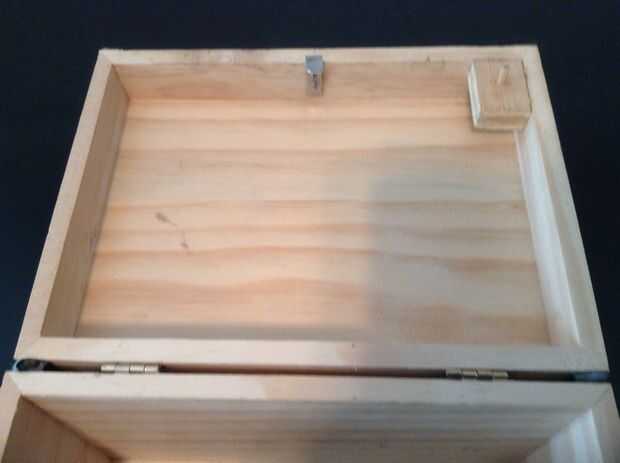

CIERRE
Corte una tira de aluminio de 1/4 pulgada de ancho y 1,5 pulgadas de largo.
Hacer un 90 grados curva que se extiende aproximadamente 3/8 de pulgada.
Quitar el pestillo de la caja.
Instalar el pasador de aluminio con dos tornillos de la siguiente manera:
Sujete el pestillo dentro de la tapa en el centro de la tapa y perfore un agujero piloto a través de la tapa y cierre para un tornillo.
Agrande el agujero de la tapa para eje del tornillo.
Atornille el pestillo, alineando verticalmente.
Repita para el segundo tornillo.
Ajustar el servo como sea necesario para alinear el cierre lo más cerca posible de la parte superior del brazo de servo.
(La mejor manera es hacer medidas de cuidado ya que la visión es limitada. Ajuste final se puede hacer doblando el pestillo hasta que hay un pequeño juego en la tapa una vez.)
MICRO INTERRUPTOR DEPRESOR
Hacer un bloque grueso de 3/8 de pulgada de madera para ir en la esquina de la tapa con un agujero central de 1/8 de pulgada para sujetar la espiga. El pasador debe estar centrado en el émbolo del interruptor micro cuando la tapa se cierra; ajuste final se puede hacer colocando el interruptor. Pegue el bloque en su lugar.
Corte de pieza de un 3/4 de pulgada de la espiga.
Deslice la espiga casi completamente en el orificio del bloque; agrandar el diámetro del agujero como sea necesario.
Aplique pegamento en el extremo del pasador y cierre la tapa para marcar la posición del agujero de la cubierta.
Taladre el agujero.
Empuje el pasador en parte fuera del bloque y ajuste longitud mientras se escucha el chasquido del interruptor.
Donde la espiga entra en el bloque de madera de la marca.
Tire hacia fuera, aplicar pegamento y pegamento de nuevo en.
Hacer un ajuste del microinterruptor final si es necesario para alinear el émbolo del interruptor con el orificio de la tapa aproximadamente.
