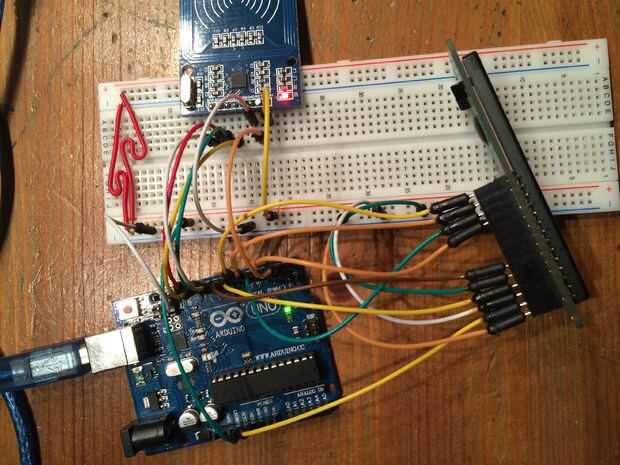

Paso 1: Arduino + RFID lector + LCD
Conectar la pantalla LCD (de arriba de izquierda a derecha):
- tierra
- 5V
- tierra (no mediante un potenciómetro, sólo dando máxima brillante en la pantalla LCD)
- Arduino pin 8
- Arduino pin 9
- nada
- nada
- nada
- nada
- Arduino pin 4
- Arduino pin 5
- Arduino pin 6
- Arduino pin 7
Conecte el desglose RFID:
- MOSI SPI: pin 11
- MISO de SPI: pin 12
- SCK SPI: pin 13
- SDA: pin 10
- RST: pin 2
- GND: tierra
- 3, 3V

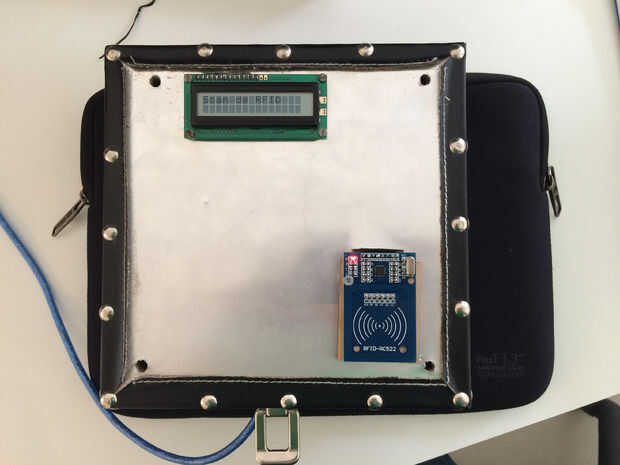

I cortar algunos agujeros en la parte superior de la caja y ponerlo todo en su lugar.
Asegúrese de que añadir un pequeño trozo de madera o somethin no conductivo entre la tapa y el desglose RFID.
