La caja sintetizador (2 / 8 paso)

Paso 2: El filtro

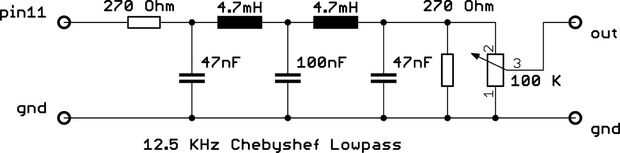

Hay dos maneras de crear un filtro. Usted puede hacer un filtro RC o LC, como está construido en una configuración de paso bajo con una frecuencia de corte de 12,5 kHz. Usé un 2do orden Chebyshef filtro que quita muy bien la frecuencia portadora y deja un suave sonido de la señal de salida. El esquema es bastante sencillo, aunque requiere inductores y sólo tiene 7 componentes.

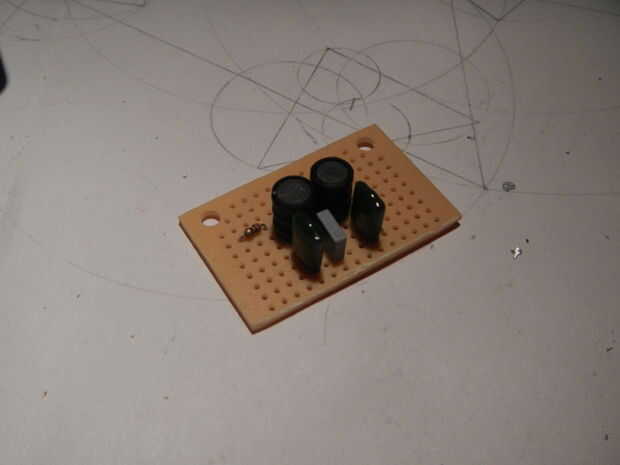

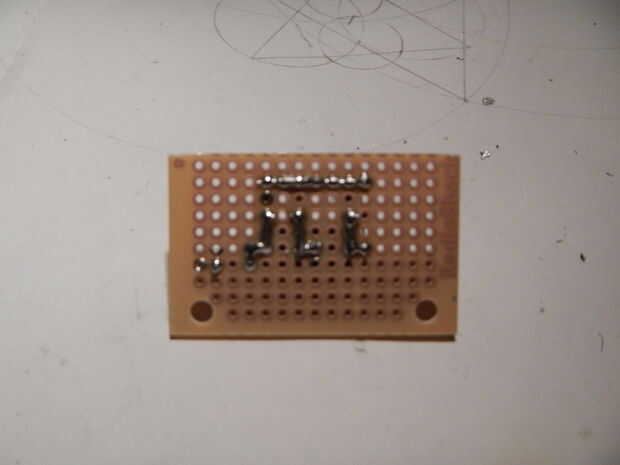

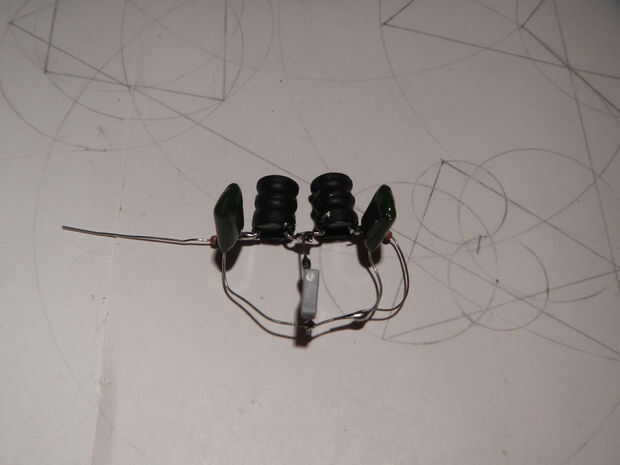

Primero probé a soldar los cables entre sí, pero luego usé un tablero de PC para hacer es más fácil y un poco más profesional. Hace conectar la entrada y salida más fácil y mantiene todos los componentes para el filtro agradable y segmentado.
