Paso 8: Juntándolo

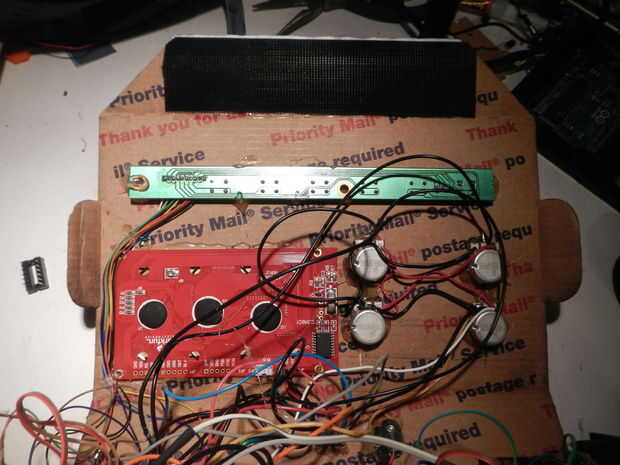

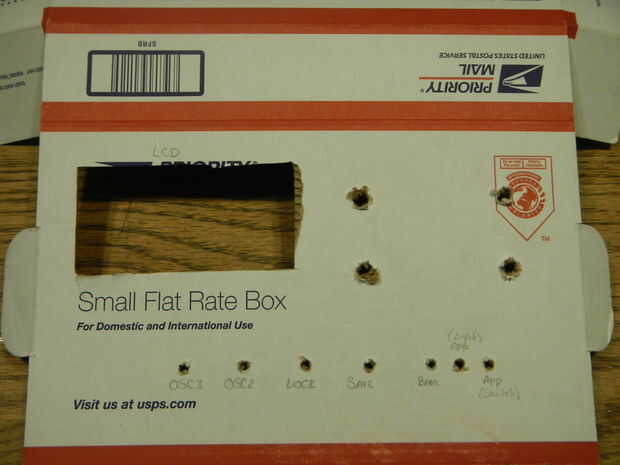

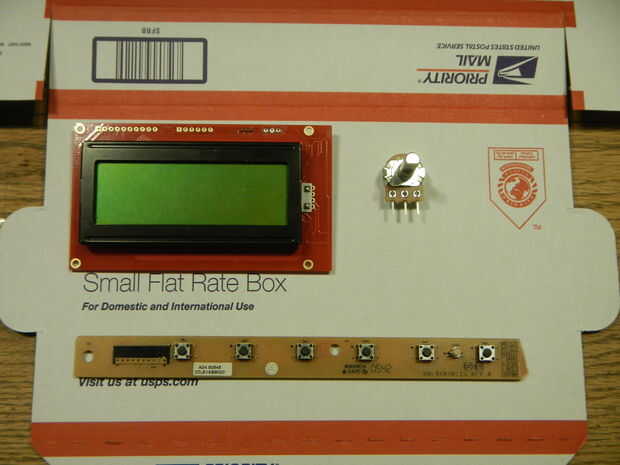

Otro que cable hasta el amplificador. Conectar la alimentación a la alimentación principal en el tablero de control. Entonces cable del potenciómetro de volumen a los tres espacios en el amplificador. Lo bueno de la Junta de arranque es que todas las conexiones están debidamente etiquetados. Tomo el potenciómetro de volumen y conectar a través de la parte izquierda de la caja. La salida del filtro es conectada a la entrada del amplificador. La salida del amplificador está conectada al interruptor. Sólo la salida positiva de la salida del amplificador es conectada al pin de mediano en el interruptor de audio.
He añadido que un externo reset switch por si acaso, al lado del potenciómetro de control de volumen. Ayuda a reprogramar el tablero, o si el sintetizador se atascan.

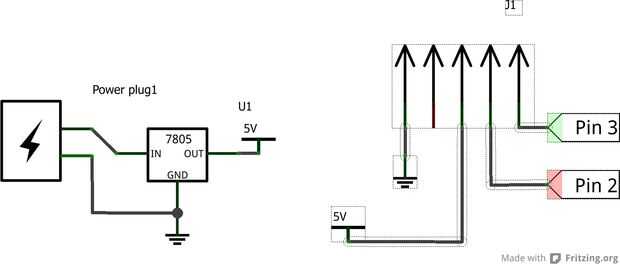

Conectar la fuente de alimentación. Utilicé un conector de barril C.C. y un regulador de voltaje 7805. La parte posterior del barril C.C. es el positivo, así que por el esquema, que está conectado a la clavija de entrada en el 7805. La toma de barril y tablero de control comparten un terreno común. Entonces corre a la salida del regulador de tensión a la línea de 5 voltios en el tablero de control. DC jack se pega a la parte posterior de la caja. Solo recomiendo poner en 9V a la entrada, máximo.
El conector FTDI es 5 pernos header macho conectados como se muestra en el esquema. Esto permite la comunicación serial para el sintetizador si no tienes un controlador MIDI.

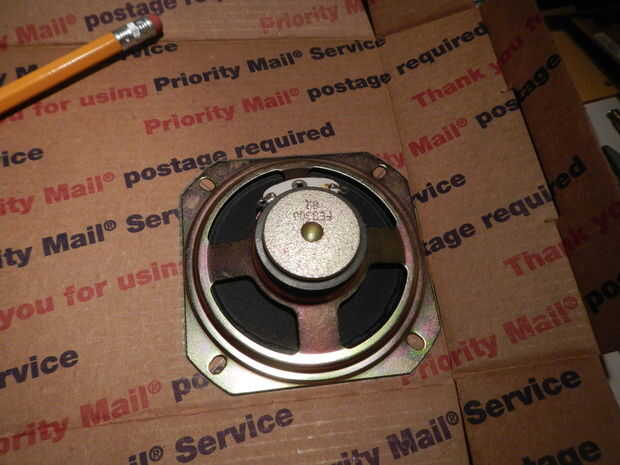

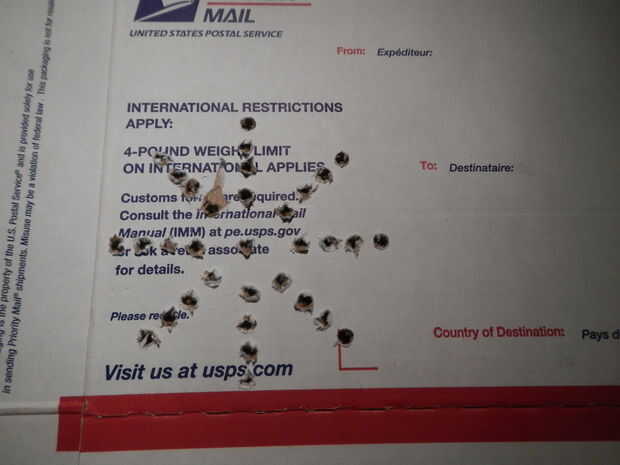

Usando el altavoz, marqué un espacio. Luego, utilizando una brújula, crean círculos concéntricos para perforar los agujeros para el sonido a.

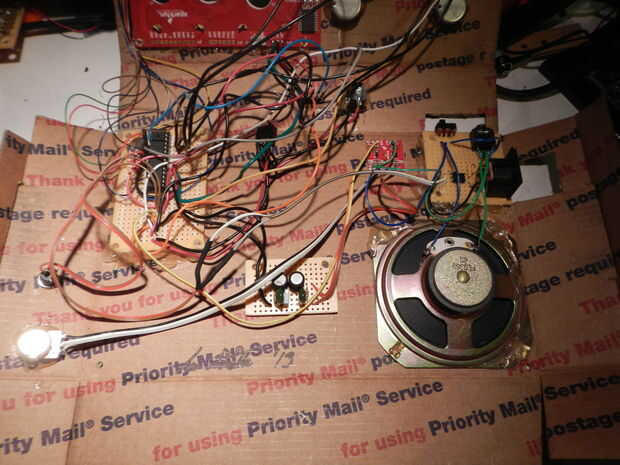

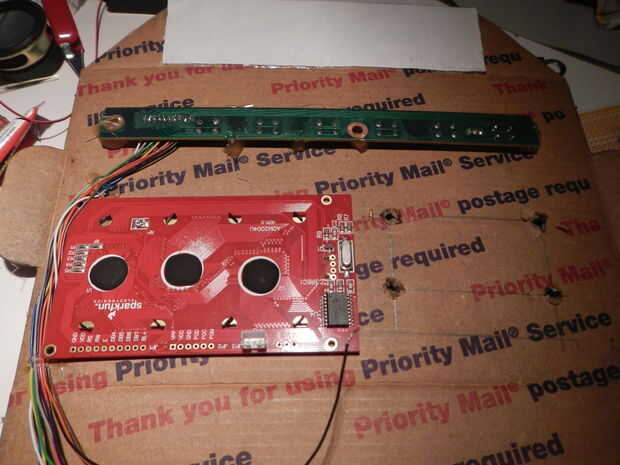

Una vez que todo está conectado correctamente, utilice otra vez ese pegamento caliente para fijar todo abajo. Pongo el In/Audio salida MIDI en la esquina superior derecha, el tablero de control en la parte superior izquierda, inferior derecha altavoz, filtro y amplificador en hacia el centro.
Añadir un poco de pintura, y eso es todo.
Ahora una pequeña demo...
