Paso 2: Diseño y costura
![]()
![]()
![]()
![]()
Lo que hice fue que esbocé mi circuito en mi camiseta con un lápiz. Después de eso graba todos los componentes a los lugares donde yo quería. Después de empecé a coser, que es bastante tiempo consumiendo y al conectarse todos los LEDs, el panel solar y sensor de inclinación de la bola el LilyPad. Al coser no se olvide de hacer bonos sólidos en los puntos de conexión. Decidí poner el panel solar en la espalda y el LilyPad arduino en frontal, fácilmente accesible para todas las luces y el sensor.

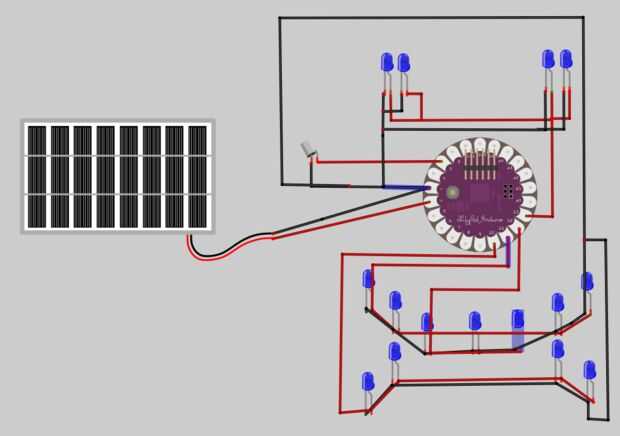

-He subido un fritzing esquemático que muestra las conexiones básicas.

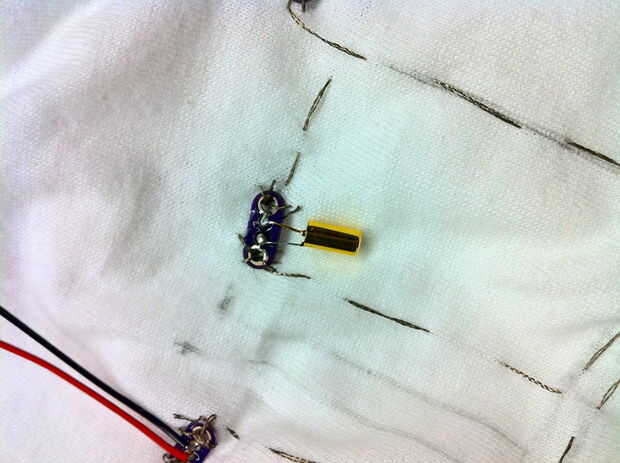

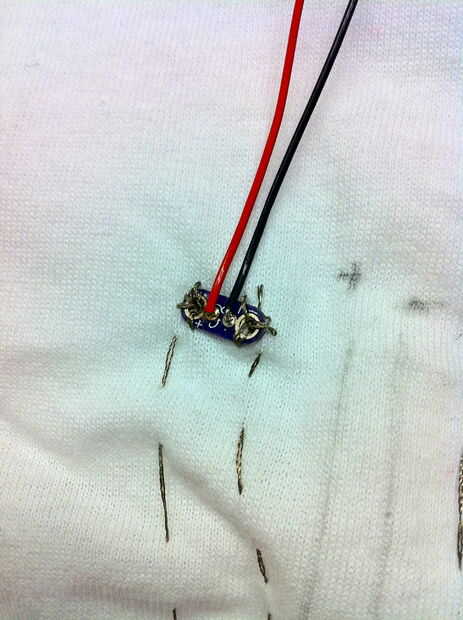

-Sensor de inclinación de la la bola suelda en un PCB de LilyPad "cosita" para poder fácilmente la coser en la camiseta. El mismo procedimiento para el panel solar.
No se olvide de probar todas sus conexiones con un medidor de ohmios para que sepas tus trabajos de costura.
