Mediante el uso de LEDs como fuente de luz para cada una de las latas, los requerimientos de energía son bajos. El circuito usa una pequeña cantidad de componentes para manejar los LEDs y este instructable describe con cierto detalle cómo utiliza detectores de movimiento, transistores, resistencias y LEDs para crear el show interactivo de la luz.
Soy un novato en electrónica y he recientemente creado mi primer diseño de circuito y construido este proyecto con éxito. Cualquier persona interesada en la electrónica podría llegar fácilmente a mi nivel de conocimientos como un novato éxito en lectura y hacer, mi un poco de sabiduría aprendida es que si usted puede permitirse mejores herramientas, que es el camino a seguir.
Como artista, realmente no quiero fomentar una tienda o producto sobre otro, pero mi comunidad no tiene la mejor selección de tiendas donde puedo encontrar buenos componentes electrónicos, para lista de Radio Shack como simplemente "cabaña," reemplazar con su tienda favorita o proveedor.
Componentes:
64 perros latas de comida (lavadas)
10 verde 32 mm Super brillante LED (www.evilmadscientist.com)
10 azul 32 mm Super brillante LED (www.evilmadscientist.com)
cable de conexión de 50' (fuente electrónica, adivinando ya que no cuento uso)
10 paneles de cedro (Ferreterias)
ángulo de aluminio de 2 bar (Ferreterias)
2 barras de aluminio 1/16 de pulgada de espesor (Ferreterias)
resistencias de 8 1/4 w 1K (shack)
8 transistores PNP (Shack)
Detectores de movimiento de 8 DP-001 (www.glolab.com)
8 lentes de Fresnel (www.glolab.com)
tubería del encogimiento del calor 5' (para un producto final profesional, colores coordinados están cool)
Fuente de alimentación de 1 9V 800ma (Shack)
1 interruptor (Shack)
1 ronda PCB (Shack)
tornillos de latón 8 # 31 (Ferreterias)
tuercas de latón 8 # 31 (Ferreterias)
arandelas de bronce #8 31 (Ferreterias)
32 lentes de cristal (la idea Original era para papel, papel vitela y mica o cualquier forma enmascarar silueta)
1 cable de extensión
Herramientas:
Pistola de pegamento caliente (mejor que la cinta adhesiva)
Pelacables (no dependen de los dientes, la herramienta en la foto es la mejor herramienta para el trabajo)
Soldador (no engañar a ti mismo aquí, me convertí en mejor con una plancha mejor)
soldadura (flujo)
Pistola de calor (sólo necesario si tiene calor reduciendo su máquina soldadora de alambre)
manos (opcional pero altamente sugerido)
lupa (opcional)
Protoboard (herramienta opcional, pero es necesario para cualquier persona serio sobre diseño de circuito electrónico)
1 resistencia de 39K (sensibilidad programación DP-001)
1 resistencia de 2,7 K (dwell programación DP-001)
1 taladro
1 broca multi-size (una necesidad sobre una broca estándar)
1 destornillador
1 martillo (opcional, rompiendo un dedo del pie quita el aburrimiento y el tedio de soldar 64 LEDs 128 cables)
1 pinza o escala
1 pegamento para madera
2 abrazaderas de tornillo largo
Eléctricas notas:
VCC = positivo de la fuente
VDD = positivo de FET, la fuente de alimentación proporciona positivo al detector, el transistor NFET en las salidas de DP-001 un positivo valor en la terminal llamamos esta Vdd
VSS = fuente negativa.

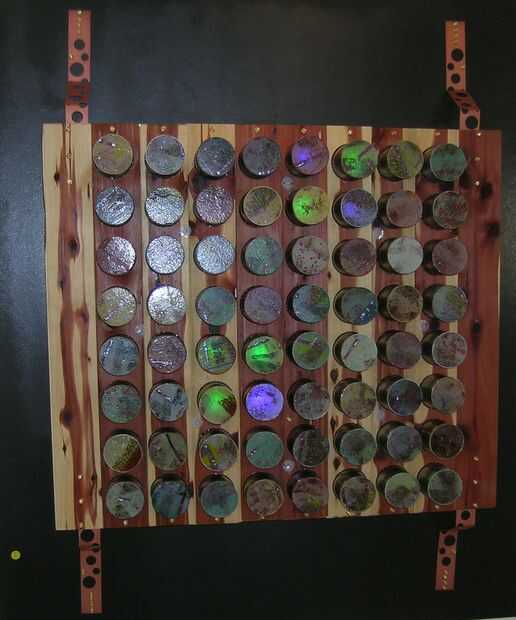

Como artista trabajando principalmente en aceites y recientemente en más piezas de alta tecnología, también he querido incorporar un poco verde en mi trabajo. Tengo dos pugs y parecen como el comer todos los días, que conduce a un desperdicio de los envases de alimento, así que empecé a guardar las latas para algún futuro proyecto que sabía que vendría con tener una colección más grande.
Otro amigo de la artista, que trabaja en vitrofusión, mencionó que hubo un espectáculo jurado que tuvo la "colaboración" como el tema, y decidimos trabajar juntos en una obra de arte. Era una oportunidad perfecta para usar las latas de alimento de perro que fueron fijando su residencia en mi garaje. Con tantos botes, era evidente que la pieza debe tener la forma de algún tipo de una matriz, que encendido para arriba por el movimiento del espectador. Nos reunimos en un café local y puse mi plan, el nombre de la pieza fue tan natural como la naturaleza misma, una matriz de la luz utilizando una carga eléctrica.
Aquí está una descripción rápida de la obra y el proceso de creación de esta obra de arte.
