Paso 2: Diseño electrónico

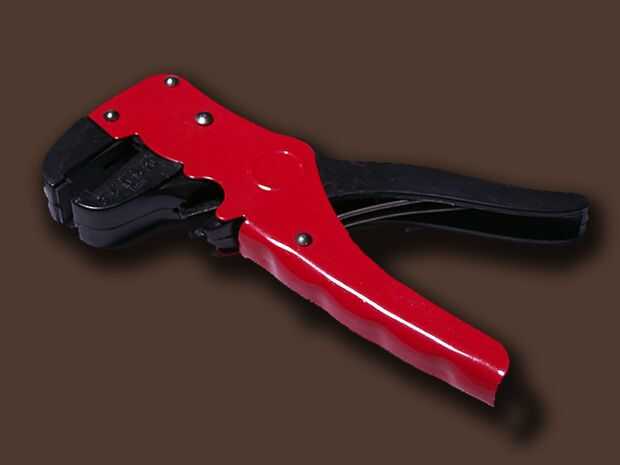

También la herramienta del separador de alambre fue la herramienta muy valiosa en la mesa de trabajo, puede guardar sus dientes si es su costumbre y puede salvar su cordura al remover cientos de cables; se trata de una herramienta de bajo costo, pero una gran herramienta.
Antes le añadimos toda la electrónica, es mejor crear un diseño y luego prueba de funcionamiento del circuito. La soldadura no es el camino al progreso y puede perder muchas partes buenas de esa manera.
Primera es calcular los valores de los componentes y definir los requisitos de alimentación del circuito.

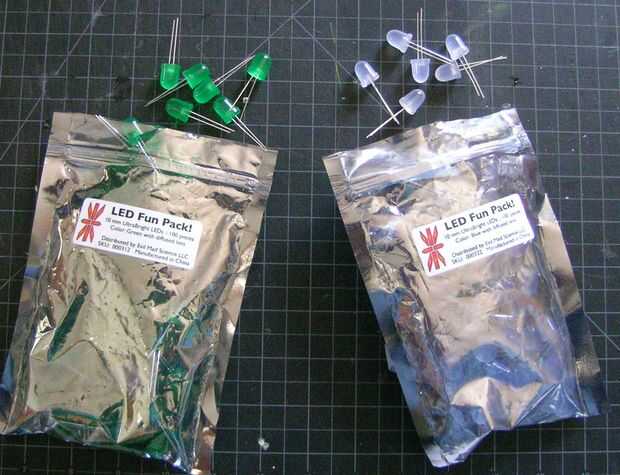

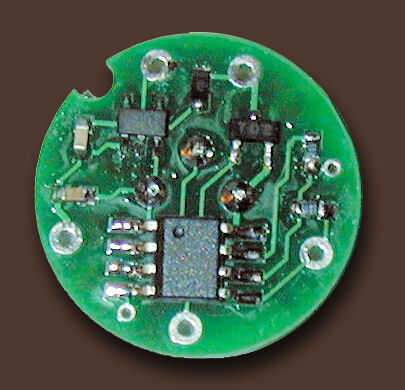

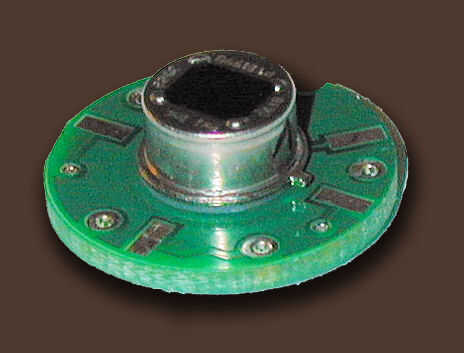

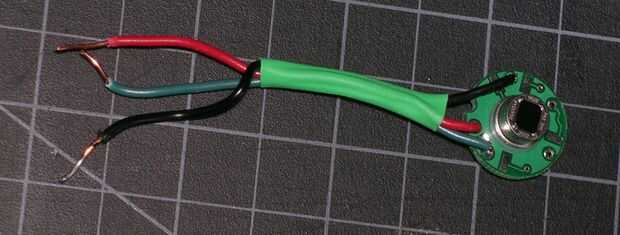

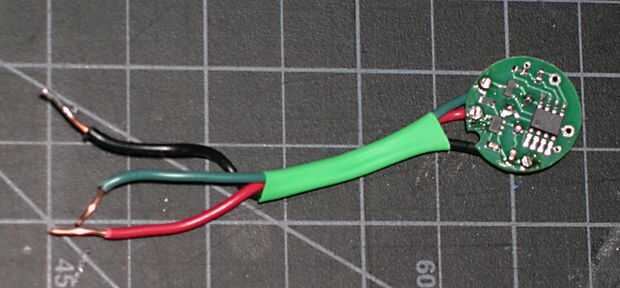

El primer componente es el DP-001 detector de movimiento, que tiene un rango de requisito de energía de C.C. 4v mínimo a 15v DC máxima, que nos da una gama agradable de trabajar con. El circuito manejará 65 LED y cada LED es clasificado para 20 mA de corriente máxima. 65 x .020A = 1.3A (64 LEDs en botes) y 1 para una potencia de luz, la corriente necesaria para la DP-001 es un mínimo de 45 microamperes o .000045A x 8 = 00036A, que es un requisito de energía muy baja.
Elegí un transformador de alimentación 12v 800mA DC, dándose cuenta de que no iba a tener todos los LEDs en el mismo tiempo y nada volverá a ser en mucho tiempo, tiene un montón de energía.
Ahora que sabemos qué poder manejará el LED, tenemos que calcular el tamaño de las resistencias de limitación que impida que los LEDs queme manteniendo tan brillante como sea posible.
Esta es una tarea simple de usar ley de ohmios para determinar cuánta resistencia a cada LED necesita mantener fresco y brillante. Especificaciones de LED decir que la corriente máxima no debe exceder .020A (20mA), usted puede presionar este valor para hacer más brillante si la duración de "on" es lo suficientemente corta.
Calcular la resistencia necesitada, tomar la tensión y dividirlo por el valor máximo. C.C. 12V / .020mA = 600 ohmios. Quería conseguir más luz de cada LED una resistencia de 470 ohm fue elegida.
Recuerde que las luces no será en continuamente, así que es pequeño el peligro de quemarse hacia fuera, además de 470 es cerca de 600. Para comprobar cuanta corriente se sorteará a través del LED si utilizamos una resistencia de 470 ohm dividimos 12v de 470 ohms a la igualdad de .0255mA, una diferencia de .0055mA, que es despreciable.
Los detectores de movimiento DP-001 sólo pueden hundirse 100ma de corriente, entonces todos 64 LED de conducción desde un módulo no trabajaría, además de iba todo a la vez, que sería menos eficaz y algo aburrido.
Si dividen los 64 LEDs por 8 y usar 8 DP-001 detectores cada uno 8 LED ' s para una corriente total de 160ma por detector de conducción, sigue siendo demasiado para la DP-001 que tiene un valor de fregadero máximo de 100mA.
La especificación 2N3906 dicen que puede hundirse de 10 micro-amperios a 100 mili amperes, pero más bien arriesgaría un transitor que el módulo de detección de movimiento.
Cómo elegir un transistor que trabaje en nuestro circuito:
Hay dos tipos básicos de transistores que buscará en un transitor PNP o un NPN de conmutación. El NPN y el PNP designación describe sus puertas y el funcionamiento. Elegí un resistor PNP de propósito general, el 2N3906, no tendrá que disipar mucho calor y está bien adaptado para este proyecto.
Los transistores tienen tres conectores llamados la base, colector y emisor. Se encienden por un voltaje detectado en la base, que abrirá la puerta y permitir que la corriente fluya entre el colector y el emisor.
La diferencia de funcionamiento entre NPN y PNP es que el NPN se enciende si la base tiene un voltaje positivo de 0.7v o más y se apaga por debajo de este valor. El PNP se invierte sesgado y encienda cuando la base detecta una tensión baja por debajo de .07v y el interruptor en por encima de este valor.
Mediante el uso de la terminal de la DP-001 para encender el transistor que corriente para fluir a través de los LEDs se encienden los LEDs. La DP-001 salidas un "alto" en la terminal de salida y se destinará a "baja" negativo cuando se detecta movimiento.
Una nota rápida en transistores PNP y NPN, no conseguiré en la construcción de estos componentes, simplemente el hecho de que se comporta frente porque están sesgados opuesto. El transistor NPN a cabo corriente entre el colector y el emisor si hay una diferencia de valor de voltaje positivo entre la base y el emisor, mientras que el PNP realizará corriente entre el colector y el emisor si la base detecta una tensión menor entre la base y el emisor.
No podemos usar un transistor NPN porque se enciende cuando hay un "alto" en su base con respecto a su emisor. Recuerde, la DP-001 va "baja" cuando se detecta movimiento. Así que opté por usar transistores PNP ya que se desencadenan por una "baja" en la base en relación con el emisor, permitiendo que la corriente fluya a través del transistor cuando la terminal DP-001 se "baja" con la detección de movimiento IR.

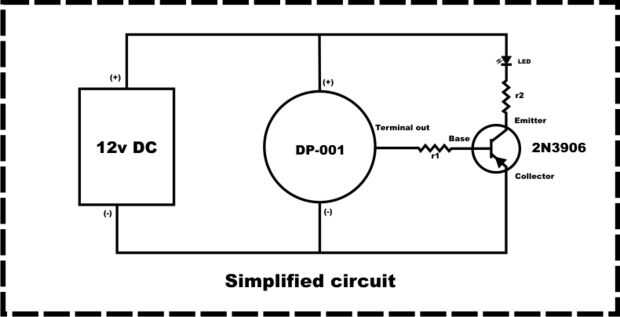

El siguiente circuito es un circuito sencillo que muestra cómo funcionará el sistema agregar otro 7 detectores, resistencias y LEDs todos tenemos que hacer es copiar este diseño ocho veces.
Aquí hay algunos de la lógica que entró en el circuito diseñado por debajo para que funcione según lo previsto y los componentes no se quemaría en una nube de humo azul.
No necesitamos corriente fluyendo a través de la terminal de salida de la DP-001 y la base del transistor 2N3906, sólo necesitamos tener un interruptor de lógica entre "alta" y "baja", para reducir la corriente a través de la base del transitor añadir una resistencia de ohmios 1 k (r1) en la salida de la terminal DP-001 y la base del transistor 2N3906.
Antes de atar el ánodo del LED para el transistor, colocamos un resistor limitador actual (r2) con un valor de la resistencia de 470 ohms entre los dos componentes.
Cuando el DP-001 no está detectando movimiento que su terminal de salida será "alta" (Vdd) y este valor alto se detecta en la base de nuestro transistor, bloqueando el flujo de corriente entre el colector y el emisor. Cuando los sentidos DP-001 movimiento que el terminal de salida irá "low" (Vss) y el transistor se encienda y permitir que la corriente fluya entre el colector y el emisor, Iluminacion LED, la resistencia de 470 ohm limitarán el calor haciendo que la corriente a través del LED.
