Paso 3: Construir el circuito
El circuito simple era prueba trabajada, cuando movimiento de IR delante del detector el LED encendido. En este punto era el momento de soldar los cables a todos los LEDs, entonces todos los detectores del alambre con su positivo (rojo), negativo (negro) y terminal de salida (verde).

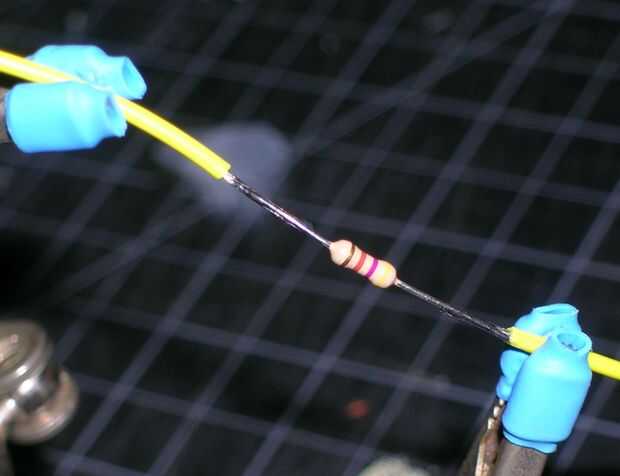

Para ahorrar espacio en el circuito, coloqué la corriente limitando la resistencia (r2) en línea con el cable que estaba atado a la parte del colector del transistor.

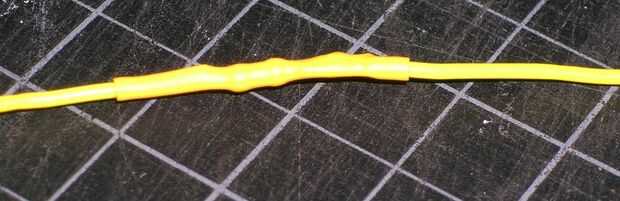

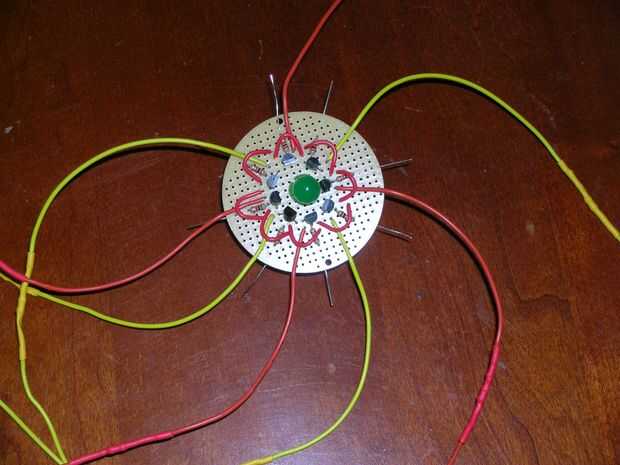

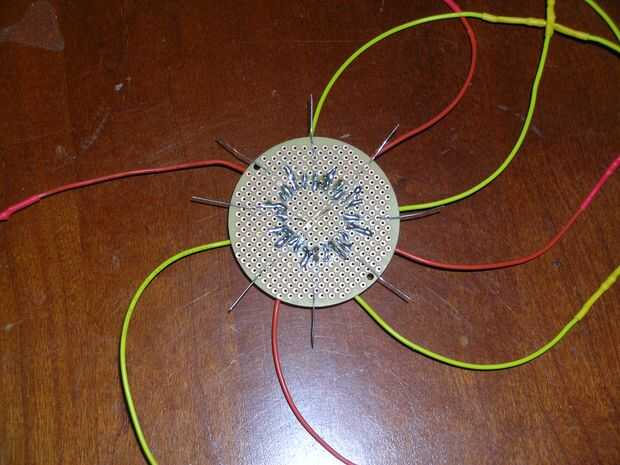

Las fotos siguientes muestran la placa "flor", observe las líneas amarillas y roja, cada uno tiene un resistor limitador actual (r2) en línea y con encogimiento del calor.
Ahora preparamos los 64 LEDs con todos sus cables positivos y negativos; Esto es donde el martillo es útil para aliviar el aburrimiento, decide romper un dedo del pie porque necesitas los dedos para acabar el trabajo.

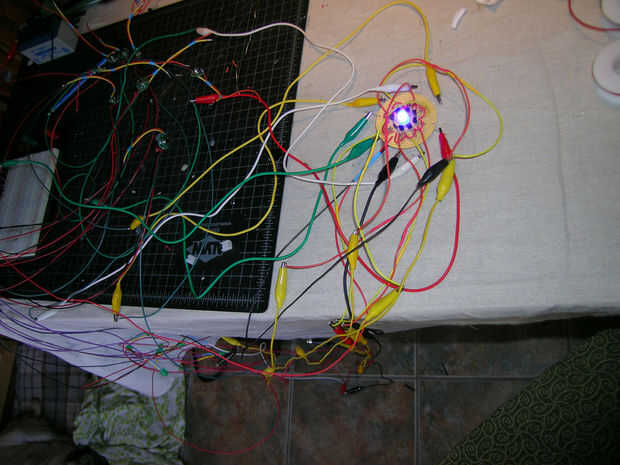

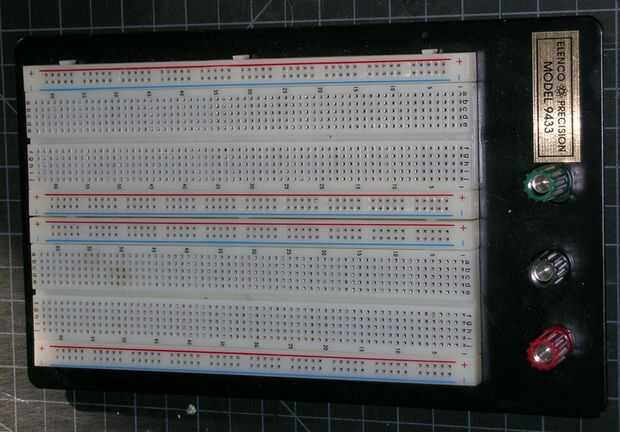

Lo montan todos los ocho detectores, transistores, LEDs, alambré en el protoboard, con una onda de la mano, ocho LEDs saludaban a y luego se apaga.
Ya era hora de elctronico todos juntos. Puesto que cada detector conducirá ocho LEDs, creé un patrón de grupos de LED, asegurándose de que a los LEDs que se iluminan por cualquier un detector. Unir todos los cables positivos de un grupo de 8 LED ' s. Ahora a los ocho grupos de negativo conduce y atado a la tierra común en la alimentación.
Cada grupo de LED fue acortado al colector de los transistores; positivo y tierra estaba relacionada con la placa de circuito. El lado del emisor de los transistores estaban ligado directamente a Vdd y el lado colector atado al ánodo del LED a través del resistor limitador cátodo del LED fue atado a la tierra.

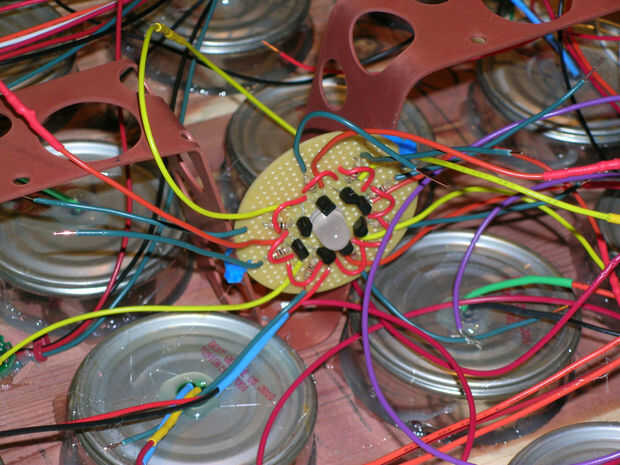

La prueba de circuito trabajada; la siguiente parte era pegamento caliente todos los LEDs en sus latas, manteniendo una ruta ordenada de los cables. La flor de circuito fue atada a la parte posterior del panel de matriz a un soporte de metal con en la parte posterior de los lazos del cierre relámpago de panel.
Luego até cada grupo de 8 LEDs positivo conduce al colector de un transistor en la flor. A continuación pegue todos los detectores de movimiento en los agujeros que se perforaron anteriormente, asegúrese de utilizar cables buenos para evitar que el nido de cables alejándose de usted.
En la parte frontal del panel de matriz que caliente pegado las lentes de Fresnel frente a cada detector. Una vez las lentes de Fresnel en el lugar, la sensibilidad de los detectores se incrementó notablemente.
El transformador de pared 12v DC power suministro entonces fue montado en la parte posterior del panel con el positivo ligado al interruptor y el otro extremo atado a la conexión positiva de la flor de circuito.
Conductores de tierra de flores y el movimiento del detector estaban vinculados con puntos en común del sistema.
El cable de extensión zip-ataron firmemente en el transformador con ataduras para evitar que cualquier tira de la cuerda de desconexión de la alimentación. El interruptor fue montado en el borde trasero del panel con pegamento caliente.

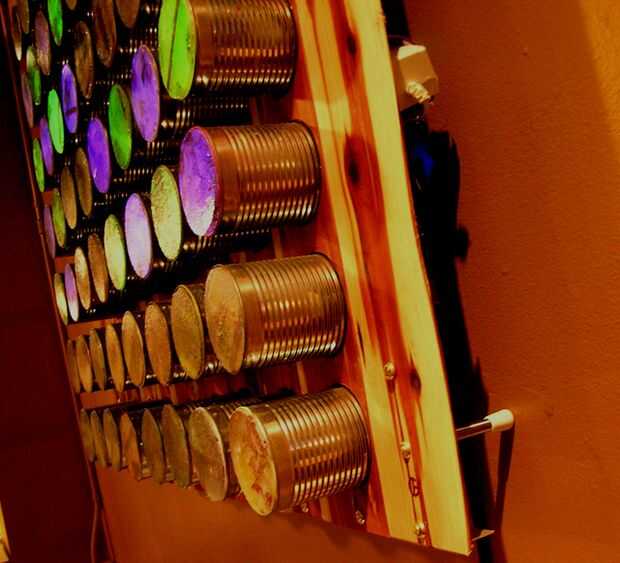

Utilicé algunas abrazaderas de enrutamiento para colgar esta pieza en la pared (primera imagen), eran temporales y fueron elegidos para seguir con la semejanza de los círculos en el diseño general. Ya han sido intercambiaron anillos en D y doorstops para el panel de la pared en pie.
Esta pieza es muy divertido para jugar, como un espectador se mueve alrededor, los patrones de la luz danza con el movimiento. En el futuro, volver a podría alambre esta pieza añadiendo un regulador micro y charlieplex las luces haciendo patrones frescos cuando no hay ningún movimiento para una cantidad específica de tiempo.
