La casa club (1 / 9 paso)

Paso 1: El plan

Con este paso, he incluido el archivo de Google Sketchup utiliza para el diseño de este proyecto y una hoja de cálculo de los componentes principales. Tengo la mayoría de mis cosas en Lowe por costumbre, por lo tanto, los números de Lowe. Precios están sujetos a cambio en cualquier momento sin previo aviso. Y si te lo entregan no sólo cosas de la cuenta - abren el paquete y verificar estado. Hubo algunos mierda real en el medio.

Si no estás familiarizados con Google Sketchup, es una herramienta de diseño 3D libre proporcionada por * sorpresa * Google. ¿No puede encontrarlo? Sólo Google "sketchup". Me pareció muy intuitivo y fácil de usar. Utilizar AutoCAD Civil 3D profesional y esto es definitivamente más fácil que Civ3D - para este propósito. No debe tener ningún problema en ver, modificar, desmontar o rediseñar el plan para satisfacer sus deseos.

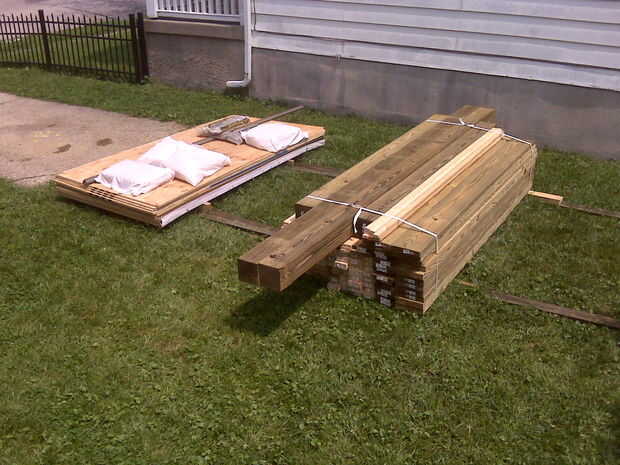

He creado componentes que reflejan las dimensiones reales de madera estándar y utilizan estos para construir virtualmente el clubhouse. Como resultado más del proyecto fueron juntos como un equipo. Pude precortadas y pre-perfore los componentes en el suelo después de montar en su lugar.

En el proceso de diseño tengo obsesionado con el peso de la azotea verde propuesto. Me preocupaba que la estructura le minimizará bajo el peso de suelo húmedo. Resulta que, mis preocupaciones estaban fuera de lugar. No presté suficiente atención a la Fundación y como resultado la cosa entera tiene una ligera inclinación a la esquina trasera derecha. Venga aquí es que el desagüe de la azotea está ahora en el punto más bajo! Materiales y métodos estándar de enmarcado no tendrá problemas para con el peso, pero debe ser apoyada correctamente. Un examinador de buen plan municipal habría señalado que hacia fuera lo tenía atravesado un plan de revisión en la ciudad B & I oficina.
