Paso 2: Capa 2 componentes de SMD grande â
![]()

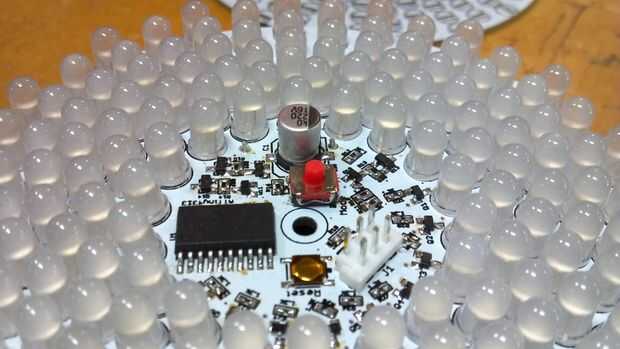

Ahora que ya tienes los componentes pequeños en su lugar, añadir en los dos interruptores. Poner la grande de las almohadillas etiquetada modo, ya que es el uno podría utilizar más. La forma del interruptor hace un poco más difícil soldar en su lugar. Encontré la clave para ser soldar un contacto en su lugar, con el interruptor centrado en las almohadillas. Si calienta las otras pastillas y usa buen flujo, la soldadura se mecha en debajo bastante fácilmente. El otro interruptor va en los botones de Reset. Más ha expuesto a contactos, por lo que es más fácil soldar hacia abajo. Agregar en la tapa grande de 220 uFd, el microcontrolador, la pequeña tapa en la parte posterior enfrente el microcontrolador y el conector de 6 pines. Nota: la imagen aquí muestra los LEDs instalados. Si usted está siguiendo a lo largo de mientras uno de ellos, no hay todavía!
