Paso 3: Capa 3 â programación
![]()

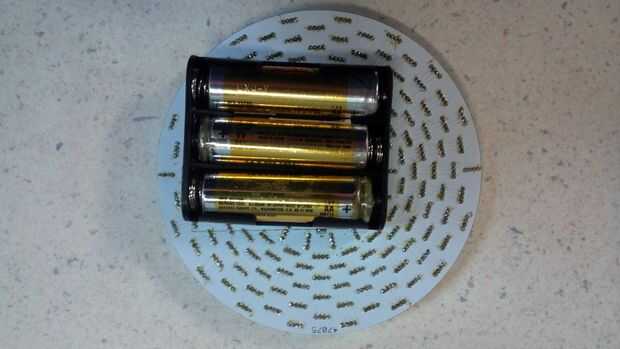

En este punto, todo lo tienes en la placa para programar el microcontrolador excepto el conector de alimentación. Usted necesitará jumper su fuente de energía para los dos agujeros para la batería. Asegúrese de que respetar la polaridad! Según el ISP estás usando, necesitará conectar la alimentación antes o después de conectar el programador al conector de 6 pines. Compruebe las instrucciones de su programador. Un programa inicial se facilita, en los formatos fuente y código. El microcontrolador no viene pre programado, por lo que tendrá hacer ahora. La ventaja de hacerlo aquí, en lugar de al final, es que usted puede probar como vas. Uno de los modos en el código se enciende cada color en cada anillo. Esto le permite verificar que el LED y otros componentes se sueldan en lugar correctlyas que avance a través de la construcción. Para ello, puede conectar la alimentación cuando sea necesario. Lo hice con la batería insertando en los agujeros sin soldaduras en el lugar. Si elegiste a la toma de corriente DC en lugar de otro, será un poco más difícil. Usted podría soldadura en el, pero lo manipulando el tablero un poco más difícil durante el resto del proceso de construcción. Aquí es lo que parece con la batería en su lugar.
