La ChromoDisk (4 / 8 paso)

Paso 4: Capa 4-el LED

Hubiera pensado que los dispositivos de montaje superficial sería la parte más difícil de la construcción.  Para mí fue los LEDs.  Los pernos están cercanos bastante juntos, que es fácil conseguir puentes de soldadura.  Además hay el tedio escarpado de soldaduras 162 LEDs con 4 pernos.  Un método que me funciona es insertar todos los LEDs y verificar que estén correctamente orientados.  Usted puede obtener un indicio si se conecta el poder y el modo de prueba.  No todos los pernos se hacen contacto sin soldaduras, pero si pulsas un LED a un lado o al otro, hará en todos los pines de contacto y puedes encontrarla a la luz para arriba como una prueba rápida.  Si alguno de los LEDs se insertan al revés, cosas extrañas pueden ocurrir con todos los demás, porque todos están conectados en una matriz grande.  Soldar puentes hacer lo mismo, así que prepárate con una lupa.  Y utilizar una soldadura de calidad y un montón de flujo!

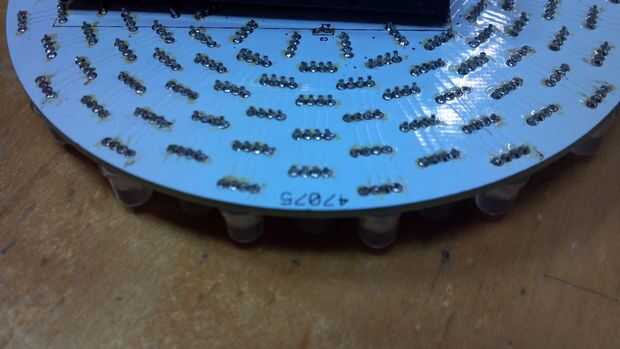

Aquí es mi acercamiento a la orden de soldadura.  Una vez que tienes todos los LEDs en su lugar, soldar un perno en cada LED en el anillo más externo en el lugar en la parte inferior del tablero.  Asegúrese de que como de la soldadura, el LED esté completamente insertado para que estén todas al ras con la parte superior de la Junta.  También puede utilizar los hombros sobre los cables para los LEDs de espacio encima del tablero, pero esto es un poco más difícil conseguir la altura constante.  La elección es suya.  Junta General más grueso con los LEDs para el tablero, o ligeramente más delgadas y más compacto con ellos todo al ras.

A continuación, dar la vuelta que clip y anillo más externo las puntas, dejando un pedazo pequeño para soldar el otro conduce más adelante.  Luego proceda a cada uno de los anillos, soldar un cable en cada LED y el recorte de puntas.  Una vez que tienes todos los LEDs con tachuelas en el lugar, dar la vuelta y soldar todas las puntas restantes.  Esto va mucho más rápido.  Asegúrese de no perder ninguno, o que voy intentando averiguar por qué algunos de tus LEDs están actuando gracioso.

En este punto, usted necesita probar todos los LED y asegúrese de que están trabajando, porque si usas la batería cubrirá algunos de los conductores!  La toma de corriente DC no es como problemática, puesto que no ocultar los pasadores.  A veces es muy difícil encontrar puentes, y no tengo palabras sabias ni pasos solución de problemas para usted.  Sin embargo, he encontrado que el tablero es lo suficientemente delgado que puede brillar una luz a través de la parte superior y examine la parte inferior para encontrar algunos puentes.  Si no ves un anillo completo de luz alrededor de cada LED en la parte inferior, probablemente hay un puente allí.

Utilice el modo de un color por anillo como prueba final aunque, para asegurarse de que cada color y cada LED está trabajando.  Aquí está lo que debe buscar como:
