Paso 4: Prueba tu pantalla GPS
Después de comprar el kit GPS, es una buena idea para asegurarse de que está trabajando y que puede recibir señales de GPS. Receptores GPS requieren una línea de vista hacia el cielo, pero sus señales pueden pasar a través de windows. Es generalmente mejor realizar esta prueba al aire libre, pero puede funcionar bien a través de un tragaluz o ventana sin obstrucciones. Para probar la recepción, que creó el escudo y ejecutar un esquema básico que muestra los datos recibidos.
Para realizar la prueba,
1. primero Conecte su receptor GPS mediante el cable al escudo (mencionado en el paso anterior) y luego fije esta Asamblea a su Arduino.
2. Observe el pequeño interruptor en la pantalla GPS.
3. cuando es el momento de cargar y ejecutar sketch en el escudo GPS, mueva el interruptor a la posición de DLINE. Código para la prueba se coloca por debajo,
4. cambiar a UART y asegúrese de activar el interruptor para el receptor.

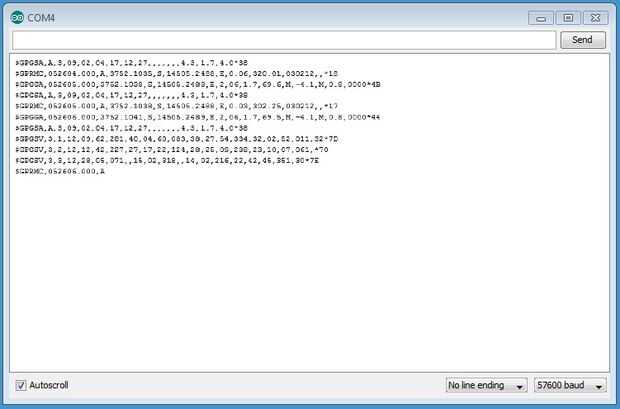

5. una vez que hayas subido el bosquejo, mueva el interruptor de los datos a UART. Compruebe el LED en el receptor GPS que nos indica su estado. Si el LED está encendido, el GPS está tratando de bloquear a las señales del satélite. Después de unos 30 segundos el LED debe parpadear, lo que indica que está recibiendo datos desde el satélite. Después de que el LED empiece a parpadear, abrir la ventana de Monitor Serial en el IDE y los datos de velocidad de 4.800 baudios. Debería ver un flujo constante de datos similares a la salida que se muestra.
Los datos se envían desde el receptor GPS para el Arduino un carácter a la vez, y luego se envía al monitor Serial. Pero esto no es muy útil como es, así que tenemos que utilizar una nueva biblioteca que extrae información de estos datos crudos y lo convierte en una forma utilizable. Para ello, biblioteca TinyGPS detallada en el siguiente paso está siendo utilizado ampliamente.
