Paso 3: El pantalla Pi combo!
Ahora tenemos que encontrar una manera de conectar la frambuesa pi a la pantalla lcd. Si no quieres hacer mucho trabajo, puede utilizar la conexión compuesta en la pantalla y la frambuesa pi, pero la calidad será horrible!

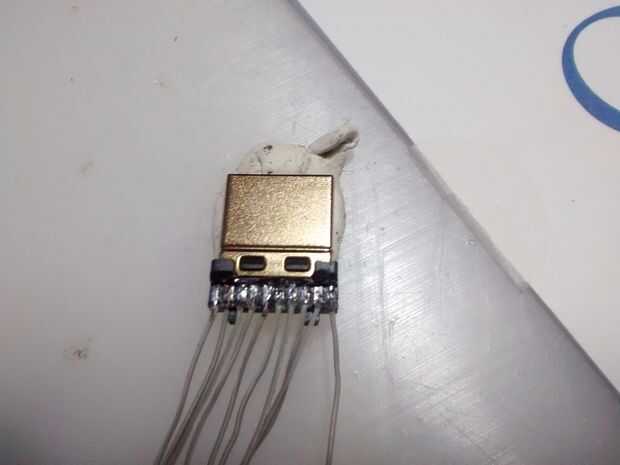

Así que lo desidir que hacer, es hacer mi propio custom cable HDMI. Tuvo al pequeño y corto, así como no ser demasiado voluminosa. Comencé comprando algunos conectores HDMI macho. Luego fue tiempo para cableado hasta! Parecía un trabajo fácil al principio. Pero en realidad no! Aquí está cómo lo hice finalmente:

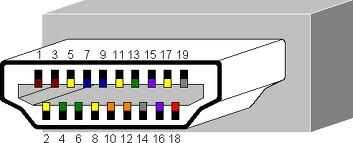

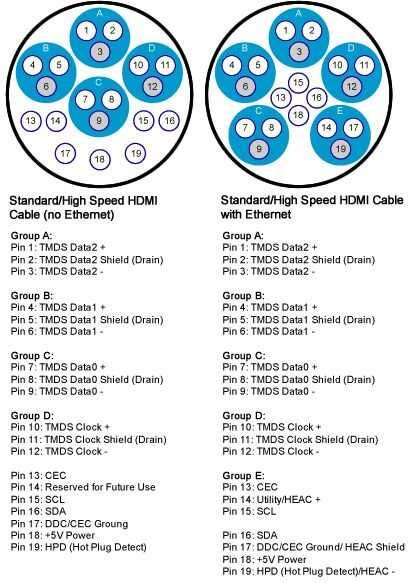

Antes de comenzar a soldar el cable, tienes que entender cómo todo está conectado. Hay algunos patrones a seguir. Aquí están 2 diagramas de las especificaciones de hdmi para obtener una idea de cómo funciona
No tienes que soldar cada cable para que funcione. Algunos de los pines se utilizan para la tierra y el blindaje. No necesitamos nada de eso para tal un cable corto.

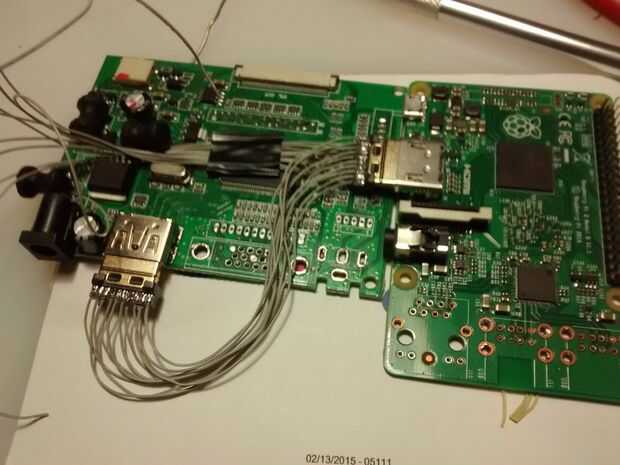

En mi primer intento utilicé algún alambre fino ultra de un viejo cable IDE. Especie de funcionó pero cuando ejecuto en resolución 720p, tenía artefactos.

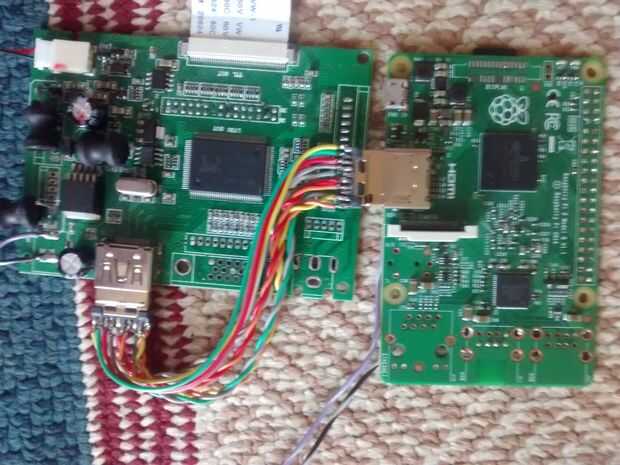

Así que para mi segunda attepmt, usé algunos cables más gruesos de un viejo cable de vga. Este cable fue mucho más difícil de administrar y de la soldadura pero después se hizo, funcionó maravillosamente! Así que ahora tenemos una conexión entre la pantalla y nuestra frambuesa pi! Permite mover
